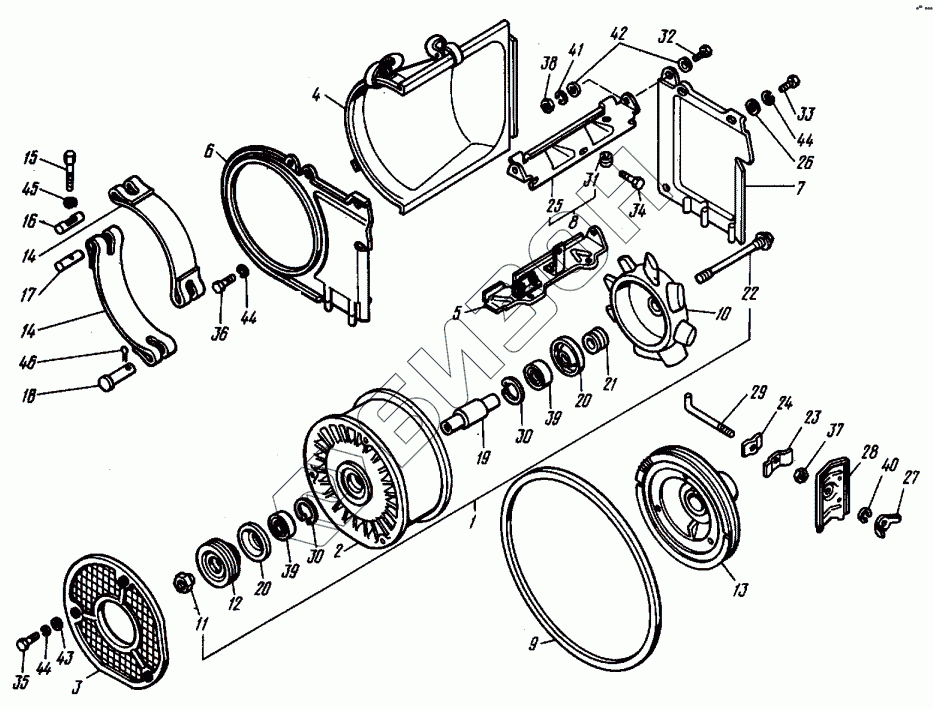

Графический каталог запасных частей к технике: ВТЗ Т-30A-80. Вентилятор
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
39
40
41
42
43
44
44
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Д21А-1308010Б5 | Вентилятор |
Загрузка ...
|
|
| 2 | Д144-1308011 | Аппарат направляющий |
Загрузка ...
|
|
| 3 | Д120-1308400-03 | Сетка |
Загрузка ...
|
|
| 4 | Д21-1308480А2-03 | Кожух |
Загрузка ...
|
|
| 5 | Д120-1308502-03 | Планка нижняя |
Загрузка ...
|
|
| 6 | Д37М-1308570А | Дефлектор |
Загрузка ...
|
|
| 7 | Д37М-13085 90A 3-10 | Дефлектор задний |
Загрузка ...
|
|
| 8 | Д21А-1308680-03 | Планка верхняя |
Загрузка ...
|
|
| 9 | Д30-1308020В-03 | Ремень |
Загрузка ...
|
|
| 10 | Д21А-1308035А | Ротор |
Загрузка ...
|
|
| 11 | Д37М-1308049 | Гайка |
Загрузка ...
|
|
| 12 | Д21А-1308075Б2 | Шкив |
Загрузка ...
|
|
| 13 | Д21А-1308157А2 | Шкив |
Загрузка ...
|
|
| 14 | Д30-1308242 | Хомут |
Загрузка ...
|
|
| 15 | Д30-1308244 | Винт |
Загрузка ...
|
|
| 16 | Д30-1308246 | Палец |
Загрузка ...
|
|
| 17 | Д30-1308248 | Палец |
Загрузка ...
|
|
| 18 | Д30-1308249А | Палец |
Загрузка ...
|
|
| 19 | Д37Е-1308452 | Вал |
Загрузка ...
|
|
| 20 | Д144-1308455 | Пылеотражатель |
Загрузка ...
|
|
| 21 | Д37М-1308462 | Втулка |
Загрузка ...
|
|
| 22 | Д37Е-1308468А | Болт |
Загрузка ...
|
|
| 23 | Д37Е-1308495 | Скоба |
Загрузка ...
|
|
| 24 | Д37-1308495А | Скоба |
Загрузка ...
|
|
| 25 | Д21А-1308552А-03 | Плавка верхняя |
Загрузка ...
|
|
| 26 | Д30-1308559 | Шайба |
Загрузка ...
|
|
| 27 | Д37М-1308581Б | Гайка |
Загрузка ...
|
|
| 28 | Д21-1308584А2 | Дефлектор средний |
Загрузка ...
|
|
| 29 | Д30-1308587А | Шпилька |
Загрузка ...
|
|
| 30 | Д30-4618224Б | Кольцо |
Загрузка ...
|
|
| 31 | 14.48.243A-01 | Втулка |
Загрузка ...
|
|
| 32 | M6.6gx16.88.35.019 | Болт |
Загрузка ...
|
|
| 33 | 4M8.6gx16.88.35.019 | Болт |
Загрузка ...
|
|
| 34 | 4M8.6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 35 | 4M8.6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 36 | 4M8.6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 37 | M4.6H.6A.019 | Гайка |
Загрузка ...
|
|
| 38 | М6.6H.6.019 | Гайка |
Загрузка ...
|
|
| 39 | 70-180504С9Ш | Подшипник |
Загрузка ...
|
|
| 40 | 4.65Г.06 | Шайба |
Загрузка ...
|
|
| 41 | 6Т.65Г.06 | Шайба |
Загрузка ...
|
|
| 42 | 6.02.019 | Шайба |
Загрузка ...
|
|
| 43 | 8.02.019 | Шайба |
Загрузка ...
|
|
| 44 | 8Т.65Г.06 | Шайба |
Загрузка ...
|
|
| 45 | 10.ОТ.65Г.06 | Шайба |
Загрузка ...
|
|
| 46 | 2,5x20.019 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
