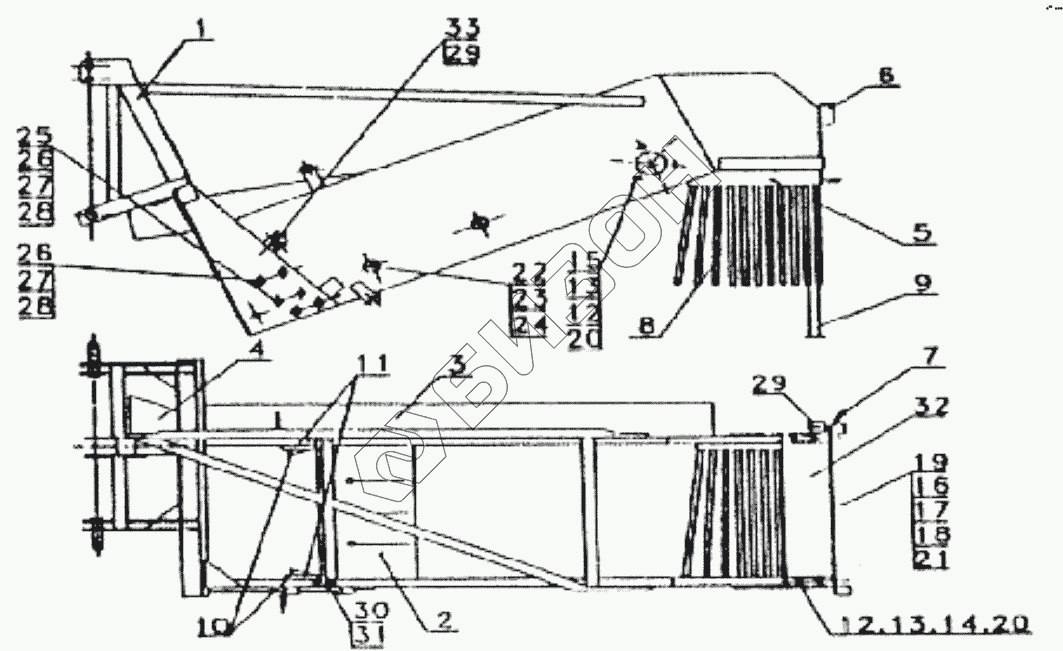

Графический каталог запасных частей к технике: Wirax Копатель картофеля. Рама
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
26
27
27
28
28
29
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ZK1-1 | Рама |
Загрузка ...
|
|
| 2 | ZK2-9 | Задерживатель |
Загрузка ...
|
|
| 3 | ZK2-15 | Боковой кожух |
Загрузка ...
|
|
| 4 | ZK2-14 | Кожух ВОМ |
Загрузка ...
|
|
| 5 | ZK2-17 | Кожух заднего элеватора |
Загрузка ...
|
|
| 6 | ZK2-11 | Кронштейн предупреждающей таблицы |
Загрузка ...
|
|
| 7 | ZK2-12 | Чека опоры |
Загрузка ...
|
|
| 8 | ZK2-18 | Задний элеватор |
Загрузка ...
|
|
| 9 | ZK2-13 | Опора |
Загрузка ...
|
|
| 10 | ZK2-35 | Скребок левый и правый |
Загрузка ...
|
|
| 11 | ZK2-36 | Накладка скребка |
Загрузка ...
|
|
| 12 | PN78/M-82005 | Шайба |
Загрузка ...
|
|
| 13 | PN86/M-82144 | Гайка |
Загрузка ...
|
|
| 14 | PN92/M-82105 | Болт |
Загрузка ...
|
|
| 15 | PN92/M-82105 | Болт |
Загрузка ...
|
|
| 16 | PN78/M-82005 | Шайба |
Загрузка ...
|
|
| 17 | PN86/M-82144 | Гайка |
Загрузка ...
|
|
| 18 | PN92/M-82105 | Болт |
Загрузка ...
|
|
| 19 | 1692080 MI | Кронштейн отличительной таблицы |
Загрузка ...
|
|
| 20 | PN77/M-82005 | Шайба пружинная |
Загрузка ...
|
|
| 21 | PN77/M-82005 | Шайба пружинная |
Загрузка ...
|
|
| 22 | PN86/M-82144 | Гайка |
Загрузка ...
|
|
| 23 | PN78/M-82005 | Шайба |
Загрузка ...
|
|
| 24 | PN77/M-82005 | Шайба пружинная |
Загрузка ...
|
|
| 25 | PN92/M-82105 | Болт |
Загрузка ...
|
|
| 26 | PN86/M-82144 | Гайка |
Загрузка ...
|
|
| 27 | PN78/M-82005 | Шайба |
Загрузка ...
|
|
| 28 | PN77/M-82005 | Шайба пружинная |
Загрузка ...
|
|
| 29 | BN81/1902-04 | Пружинный шплинт |
Загрузка ...
|
|
| 30 | PN78/M-82005 | Шайба |
Загрузка ...
|
|
| 31 | PN76/M-82001 | Чека |
Загрузка ...
|
|
| 32 | ZK2-1/15 | Задняя стенка |
Загрузка ...
|
|
| 33 | ZK1-41 | Палец стопорный колеса |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
