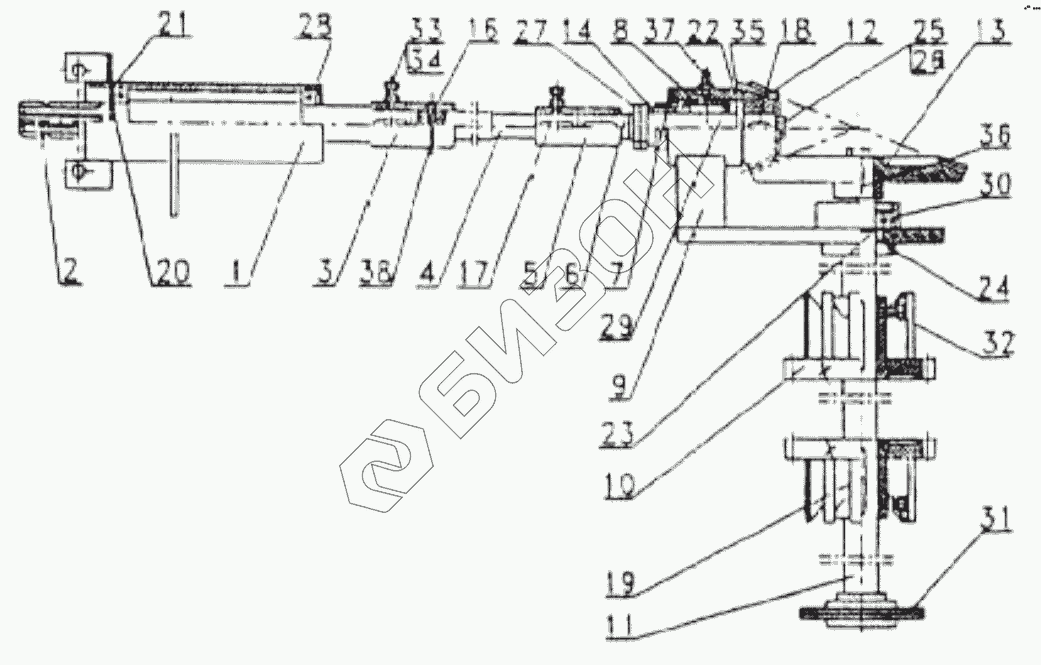

Графический каталог запасных частей к технике: Wirax Копатель картофеля. Силовая установка
1
2
3
4
5
6
7
8
9
10
11
12
13
14
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ZK1-3/1 | Корпус подшипников |
Загрузка ...
|
|
| 2 | ZK2-3/2 | Вал отбора мощности |
Загрузка ...
|
|
| 3 | ZK2-3/3 | Приемная втулка муфты |
Загрузка ...
|
|
| 4 | ZK2-3/4 | Валик муфты |
Загрузка ...
|
|
| 5 | ZK2-3/5 | Передающая втулка муфты |
Загрузка ...
|
|
| 6 | ZK2-3/6 | Вал-шестерня |
Загрузка ...
|
|
| 7 | ZK2-3/7 | Гайка специальная |
Загрузка ...
|
|
| 8 | ZK2-3/8 | Внутренняя дистанционная трубка |
Загрузка ...
|
|
| 9 | ZK2-3/9 | Корпус передачи |
Загрузка ...
|
|
| 10 | ZK2-3/10 | Ведущее колесо |
Загрузка ...
|
|
| 11 | ZK2-3/11 | Поперечный валик |
Загрузка ...
|
|
| 12 | ZK2-3/12 | Шестеренка |
Загрузка ...
|
|
| 13 | ZK2-3/13 | Зубчатое колесо |
Загрузка ...
|
|
| 14 | ZK2-3/14 | Внешняя дистанционная трубка |
Загрузка ...
|
|
| 15 | PN70/М-85005 | Шпонка |
Загрузка ...
|
|
| 16 | ZK2-3/24 | Предохранитель |
Загрузка ...
|
|
| 17 | PN70/М-85005 | Шпонка |
Загрузка ...
|
|
| 18 | PN70/М-85005 | Шпонка |
Загрузка ...
|
|
| 19 | PN70/М-85005 | Шпонка |
Загрузка ...
|
|
| 20 | PN81/М-85111 | Тугое кольцо |
Загрузка ...
|
|
| 21 | PN81/М-85111 | Тугое кольцо |
Загрузка ...
|
|
| 22 | PN81/М-85111 | Тугое кольцо |
Загрузка ...
|
|
| 23 | PN81/М-85111 | Тугое кольцо |
Загрузка ...
|
|
| 24 | PN72/М-86964 | Уплотнительное кольцо |
Загрузка ...
|
|
| 25 | PN77/М-82005 | Шайба |
Загрузка ...
|
|
| 26 | PN85/М-82105 | Болт |
Загрузка ...
|
|
| 27 | PN-77/М-86478 | Гайка |
Загрузка ...
|
|
| 28 | PN85/М-86100 | Подшипник |
Загрузка ...
|
|
| 29 | PN86/М-86220 | Подшипник |
Загрузка ...
|
|
| 30 | PN85/М-86100 | Подшипник |
Загрузка ...
|
|
| 31 | Кат. ФЛТ | Подшипниковый узел |
Загрузка ...
|
|
| 32 | PN85/М-82105 | Болт |
Загрузка ...
|
|
| 33 | PN86/М-82144 | Гайка |
Загрузка ...
|
|
| 35 | PN72/М-86964 | Уплотнительное кольцо |
Загрузка ...
|
|
| 36 | PN70/М-85005 | Шпонка |
Загрузка ...
|
|
| 37 | PN76/М-86003 | Масленка |
Загрузка ...
|
|
| 38 | ZK2-3/38 | Предохранительная проволока |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
