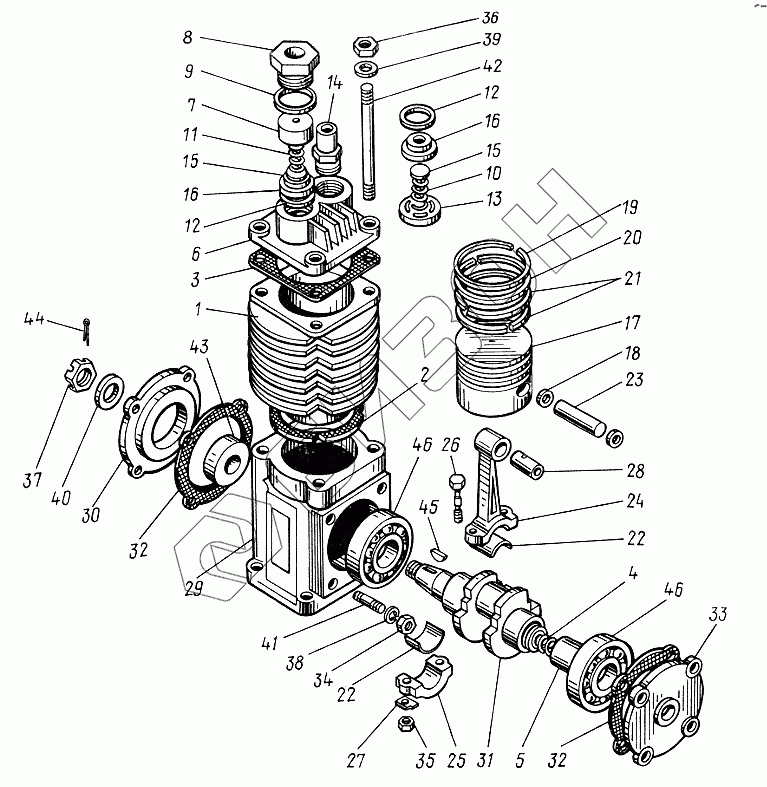

Графический каталог запасных частей к технике: ЮМЗ-6КЛ, (6КМ). Компрессор
1
1
2
2
3
3
4
5
6
6
7
8
8
9
10
11
12
12
13
14
14
15
15
16
16
17
18
19
20
21
22
22
23
23
24
25
26
26
27
28
29
29
30
30
31
32
32
32
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| А29.01.150 | А29.01.150 | Шатун |
Загрузка ...
|
|
| А29.01.100 | А29.01.100 | Поршень и шатун |
Загрузка ...
|
|
| А29.03.020 | А29.03.020 | Крышка |
Загрузка ...
|
|
| А29.03.000-02 | А29.03.000-02 | Компрессор |
Загрузка ...
|
|
| А29.03.000-01 | А29.03.000-01 | Компрессор |
Загрузка ...
|
|
| А29.01.110 | А29.01.110 | Комплект поршневых колец |
Загрузка ...
|
|
| А29.03.010 | А29.03.010 | Картер со шпильками |
Загрузка ...
|
|
| А29.01.050-02 | А29.01.050-02 | Головка цилиндра |
Загрузка ...
|
|
| А29.01.050-01 | А29.01.050-01 | Головка цилиндра |
Загрузка ...
|
|
| 1 | А29.01.002-02 | Цилиндр |
Загрузка ...
|
|
| 1 | А29.01.002-01 | Цилиндр |
Загрузка ...
|
|
| 2 | А29.01.006 | Прокладка цилиндра |
Загрузка ...
|
|
| 2 | А29.01.006-01 | Прокладка цилиндра |
Загрузка ...
|
|
| 3 | А29.01.008 | Прокладка головки |
Загрузка ...
|
|
| 3 | А29.01.008-01 | Прокладка головки |
Загрузка ...
|
|
| 4 | А29.01.013А | Пружина |
Загрузка ...
|
|
| 5 | А29.01.014А | Уплотнитель |
Загрузка ...
|
|
| 6 | А29.01.051-01 | Головка цилиндра |
Загрузка ...
|
|
| 6 | А29.01.051-02 | Головка цилиндра |
Загрузка ...
|
|
| 7 | А29.01.052 | Корпус клапана |
Загрузка ...
|
|
| 8 | А29.01.053-01 | Пробка |
Загрузка ...
|
|
| 8 | А29.01.053-02 | Пробка |
Загрузка ...
|
|
| 9 | А29.01.054 | Прокладка |
Загрузка ...
|
|
| 10 | А29.01.055-01 | Пружина |
Загрузка ...
|
|
| 11 | А29.01.056-01 | Пружина |
Загрузка ...
|
|
| 12 | А29.01.057 | Прокладка |
Загрузка ...
|
|
| 13 | А29.01.058 | Корпус |
Загрузка ...
|
|
| 14 | А29.01.059-01 | Штуцер |
Загрузка ...
|
|
| 14 | А29.01.059-02 | Штуцер |
Загрузка ...
|
|
| 15 | А29.01.061 | Клапан |
Загрузка ...
|
|
| 16 | А29.01.062 | Седло клапана |
Загрузка ...
|
|
| 17 | А29.01.101 | Поршень |
Загрузка ...
|
|
| 18 | А29.01.102 | Кольцо стопорное |
Загрузка ...
|
|
| 19 | А29.01.103 | Кольцо компрессионное |
Загрузка ...
|
|
| 20 | А29.01.104 | Кольцо компрессионное |
Загрузка ...
|
|
| 21 | А29.01.105 | Кольцо маслосъемное |
Загрузка ...
|
|
| 22 | А29.01.106 | Вкладыш шатуна |
Загрузка ...
|
|
| 23 | А29.01.120 | Палец поршневой |
Загрузка ...
|
|
| 23 | А29.01.107 | Палец поршневой |
Загрузка ...
|
|
| 24 | А29.01.151 | Шатун |
Загрузка ...
|
|
| 25 | А29.01.152 | Крышка |
Загрузка ...
|
|
| 26 | А29.01.153 | Болт |
Загрузка ...
|
|
| 26 | А29.01.160 | Болт |
Загрузка ...
|
|
| 27 | А29.01.154 | Шайба |
Загрузка ...
|
|
| 28 | А29.01.155 | Втулка |
Загрузка ...
|
|
| 29 | А29.03.001-01 | Картер |
Загрузка ...
|
|
| 29 | А29.03.001-02 | Картер |
Загрузка ...
|
|
| 30 | А29.03.003-01 | Крышка передняя |
Загрузка ...
|
|
| 30 | А29.03.003-02 | Крышка передняя |
Загрузка ...
|
|
| 31 | А29.03.004 | Вал коленчатый |
Загрузка ...
|
|
| 32 | А29.03.009-01 | Прокладка |
Загрузка ...
|
|
| 32 | А29.03.009 | Прокладка |
Загрузка ...
|
|
| 33 | А29.03.012-01 | Крышка задняя |
Загрузка ...
|
|
| 33 | А29.03.012-02 | Крышка задняя |
Загрузка ...
|
|
| 34 | М8.5915 | Гайка |
Загрузка ...
|
|
| 35 | М8х1.15521 | Гайка |
Загрузка ...
|
|
| 36 | М8х1,5.15524 | Гайка |
Загрузка ...
|
|
| 37 | М14х1,5.5933 | Гайка |
Загрузка ...
|
|
| 38 | 8.65Г | Шайба |
Загрузка ...
|
|
| 39 | 8.04 | Шайба |
Загрузка ...
|
|
| 40 | 14.05 | Шайба |
Загрузка ...
|
|
| 41 | М8х(То/1,25)х18 | Шпилька |
Загрузка ...
|
|
| 42 | М8х(1,25То/1,0)х95 | Шпилька |
Загрузка ...
|
|
| 43 | 2-24х40-4 | Манжета |
Загрузка ...
|
|
| 44 | 3,2х25 | Шплинт |
Загрузка ...
|
|
| 45 | 5х7,5 | Шпонка |
Загрузка ...
|
|
| 46 | 207 | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
