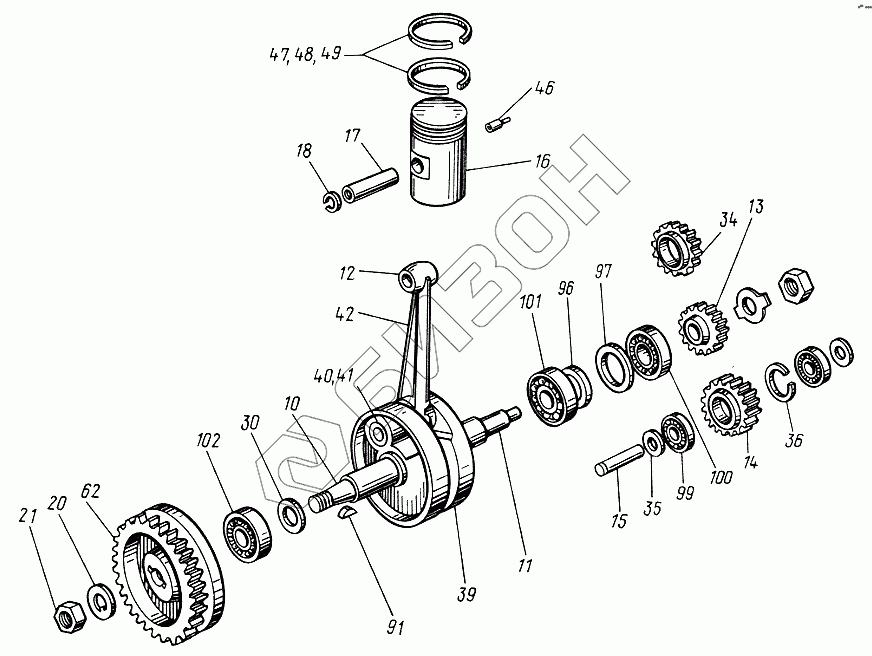

Графический каталог запасных частей к технике: ЮМЗ-6КЛ, (6КМ). Механизм кривошипно-шатунный
10
11
12
13
14
15
16
17
18
20
21
30
34
35
36
39
40
41
42
46
47
48
49
62
91
96
97
99
100
101
102
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 10 | Д24-012-Б | Полуось передняя |
Загрузка ...
|
|
| 11 | Д24-013-В | Полуось задняя |
Загрузка ...
|
|
| 12 | Д24-018-А | Втулка |
Загрузка ...
|
|
| 13 | Д24-019-В | Шестерня коленчатого вале |
Загрузка ...
|
|
| 14 | Д24-020-Б | Шестерня |
Загрузка ...
|
|
| 15 | Д24-022-А | Палец |
Загрузка ...
|
|
| 16 | Д24-023-Г | Поршень |
Загрузка ...
|
|
| 17 | Д24-026-А | Палец поршня |
Загрузка ...
|
|
| 18 | Д24-028 | Кольцо |
Загрузка ...
|
|
| 20 | Д24-046-А | Шайба замковая |
Загрузка ...
|
|
| 21 | Д24-047-А | Гайка маховика |
Загрузка ...
|
|
| 30 | Д24-070-А | Шайба дистанционная |
Загрузка ...
|
|
| 34 | Д24-075-А | Шестерня привода магнето |
Загрузка ...
|
|
| 35 | Д24-077 | Шайба |
Загрузка ...
|
|
| 36 | Д24-078 | Кольцо стопорное |
Загрузка ...
|
|
| 39 | Д24-097-Г | Щека |
Загрузка ...
|
|
| 40 | Д24-098-Г | Палец |
Загрузка ...
|
|
| 41 | Д24-099 | Ролик |
Загрузка ...
|
|
| 42 | Д24-100-Б | Шатун |
Загрузка ...
|
|
| 46 | Д24-125 | Фиксатор |
Загрузка ...
|
|
| 47 | Д24-127-А | Кольцо поршневое |
Загрузка ...
|
|
| 48 | Д24-127-А-Р1 | Кольцо |
Загрузка ...
|
|
| 49 | Д24-127-А-Р2 | Кольцо |
Загрузка ...
|
|
| 62 | 75.24.104-3Г | Маховик |
Загрузка ...
|
|
| 91 | 5х9 | Шпонка |
Загрузка ...
|
|
| 96 | 1.1-30х52-2 | Манжета |
Загрузка ...
|
|
| 97 | Д65-24-211 | Кольцо |
Загрузка ...
|
|
| 99 | 202 | Подшипник |
Загрузка ...
|
|
| 100 | 205 | Подшипник |
Загрузка ...
|
|
| 101 | 2206 | Подшипник |
Загрузка ...
|
|
| 102 | 102206 | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
