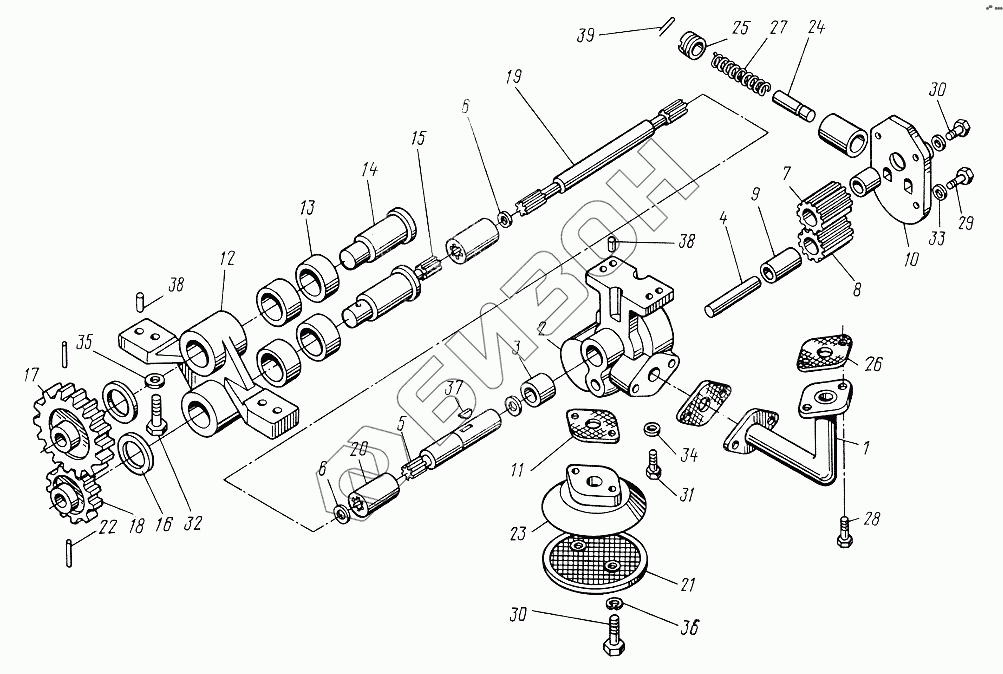

Графический каталог запасных частей к технике: ЮМЗ-6КЛ, (6КМ). Насос масляный
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Д08-С11-1 | Д08-С11-1 | Шестерня масляного насоса в сборе |
Загрузка ...
|
|
| Д08-Д01-А | Д08-Д01-А | Установка насоса |
Загрузка ...
|
|
| Д08-С08-А | Д08-С08-А | Привод |
Загрузка ...
|
|
| Д08-С02-А1 | Д08-С02-А1 | Насос |
Загрузка ...
|
|
| Д08-С07-А | Д08-С07-А | Крышка корпуса масляного насоса |
Загрузка ...
|
|
| Д08-С05-А | Д08-С05-А | Кронштейн привода в сборе |
Загрузка ...
|
|
| Д08-С03-А1 | Д08-С03-А1 | Корпус |
Загрузка ...
|
|
| 1 | Д08-С06-А | Патрубок |
Загрузка ...
|
|
| 2 | Д08-001-М1 | Корпус |
Загрузка ...
|
|
| 3 | Д08-002-А | Втулка |
Загрузка ...
|
|
| 4 | Д08-003-А1 | Палец ведомой шестерни |
Загрузка ...
|
|
| 5 | Д08-004-А1 | Валик |
Загрузка ...
|
|
| 6 | Д08-005-А | Кольцо пружинное |
Загрузка ...
|
|
| 7 | Д08-007-А1 | Шестерня ведущая |
Загрузка ...
|
|
| 8 | Д08-008-А1 | Шестерня ведомая |
Загрузка ...
|
|
| 9 | Д08-009-А1 | Втулка |
Загрузка ...
|
|
| 10 | Д08-010-Н | Крышка |
Загрузка ...
|
|
| 11 | Д08-020 | Прокладка |
Загрузка ...
|
|
| 12 | Д08-021-М1 | Кронштейн |
Загрузка ...
|
|
| 13 | Д08-022 | Втулка |
Загрузка ...
|
|
| 14 | Д08-023 | Валик паразитной шестерни |
Загрузка ...
|
|
| 15 | Д08-024-А | Валик ведущей шестерни |
Загрузка ...
|
|
| 16 | Д08-025-М | Шайба |
Загрузка ...
|
|
| 17 | Д08-026-Б | Шестерня паразитная |
Загрузка ...
|
|
| 18 | Д08-027-Б | Шестерня |
Загрузка ...
|
|
| 19 | Д08-028-А | Валик привода насоса |
Загрузка ...
|
|
| 20 | Д08-029-А | Муфта соединительная |
Загрузка ...
|
|
| 21 | Д08-034-А | Сетка |
Загрузка ...
|
|
| 22 | Д08-038 | Штифт с канавками |
Загрузка ...
|
|
| 23 | Д48-08-017-А | Маслозаборник |
Загрузка ...
|
|
| 24 | 50-1404071 | Клапан сливной |
Загрузка ...
|
|
| 25 | 50-1404072 | Пробка регулировочная |
Загрузка ...
|
|
| 26 | Д01-120 | Прокладка сливного патрубка |
Загрузка ...
|
|
| 27 | Д25-061-А | Пружина грузов бендикса |
Загрузка ...
|
|
| 28 | М8х20.7796 | Болт |
Загрузка ...
|
|
| 29 | М8х25.7796 | Болт |
Загрузка ...
|
|
| 30 | М8х50.7795 | Болт |
Загрузка ...
|
|
| 31 | М10х22.7796 | Болт |
Загрузка ...
|
|
| 32 | М12х35.7796 | Болт |
Загрузка ...
|
|
| 33 | 8.65Г | Шайба |
Загрузка ...
|
|
| 34 | 10.65Г | Шайба |
Загрузка ...
|
|
| 35 | 12.65Г | Шайба |
Загрузка ...
|
|
| 36 | 8.02 | Шайба |
Загрузка ...
|
|
| 37 | 4х7,5 | Шпонка |
Загрузка ...
|
|
| 38 | 8С3х22 | Штифт |
Загрузка ...
|
|
| 39 | 4х36 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
