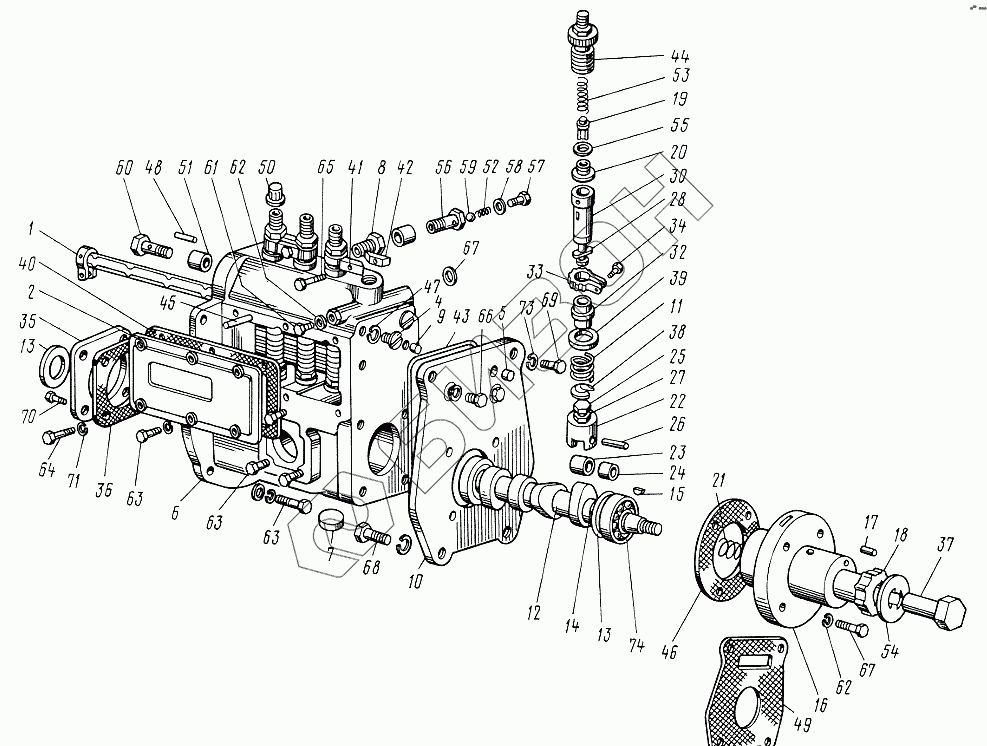

Графический каталог запасных частей к технике: ЮМЗ-6КЛ, (6КМ). Насос топливный унифицированный УТН-5
1
2
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
30
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
62
63
63
63
64
65
66
67
68
69
70
71
73
74
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 4УТНМ-П-1111160-20 | 4УТНМ-П-1111160-20 | Фланец установочный |
Загрузка ...
|
|
| 4УТНМ-1111090-01 | 4УТНМ-1111090-01 | Толкатель |
Загрузка ...
|
|
| УТН-5ПА-1111010-Б | УТН-5ПА-1111010-Б | Регулятор скорости |
Загрузка ...
|
|
| 4УТНМ-1111410-01 | 4УТНМ-1111410-01 | Плунжерная пара |
Загрузка ...
|
|
| 4УТНМ-П-1111080 | 4УТНМ-П-1111080 | Плита крепления |
Загрузка ...
|
|
| 4УТНМ-1111005 | 4УТНМ-1111005 | Насос топливный с регулятором и топливоподкачивающим насосом |
Загрузка ...
|
|
| 4УТНМ-П-1111010-30 | 4УТНМ-П-1111010-30 | Насос топливный |
Загрузка ...
|
|
| 4УТНМ-П-1111020-20 | 4УТНМ-П-1111020-20 | Корпус насоса |
Загрузка ...
|
|
| 4УТНМ-П-1111015-20 | 4УТНМ-П-1111015-20 | Корпус насоса |
Загрузка ...
|
|
| 16-С13-1Б | 16-С13-1Б | Клапан перепускной |
Загрузка ...
|
|
| УТН-5-1111220 | УТН-5-1111220 | Клапан нагнетательный с разгрузочным пояском |
Загрузка ...
|
|
| УТН-5-1111430-В | УТН-5-1111430-В | Втулка плунжера поворотная |
Загрузка ...
|
|
| УТН-5-1111430-Б | УТН-5-1111430-Б | Втулка плунжера поворотная |
Загрузка ...
|
|
| 4УТНМ-1111150-10 | 4УТНМ-1111150-10 | Вал кулачковый |
Загрузка ...
|
|
| 1 | УТН-5-1111350 | Рейка |
Загрузка ...
|
|
| 2 | УТН-5-1111470 | Крышка сливная |
Загрузка ...
|
|
| 3 | УТН-3-1110022-Б | Футорка |
Загрузка ...
|
|
| 4 | УТН-5-1111023-А | Пробка |
Загрузка ...
|
|
| 5 | УТН-3-1111024 | Заглушка |
Загрузка ...
|
|
| 6 | 4УТНМ-П-1111025-20 | Корпус насоса |
Загрузка ...
|
|
| 7 | УТН-3-1111026-А2 | Пробка насоса |
Загрузка ...
|
|
| 8 | УТН-3-1111028-Б2 | Футорка |
Загрузка ...
|
|
| 9 | УТН-5-1111029 | Втулка |
Загрузка ...
|
|
| 10 | УТНМ-Н-1111082 | Плита крепления |
Загрузка ...
|
|
| 11 | УТН-5-1111138 | Пружина плунжера |
Загрузка ...
|
|
| 12 | УТН-3-1111152-01 | Вал кулачковый |
Загрузка ...
|
|
| 13 | УТН-5-1111153 | Шайба |
Загрузка ...
|
|
| 14 | УТН-5-1111154 | Прокладка регулировочная |
Загрузка ...
|
|
| 15 | УТН-5-1111155 | Шпонка сегментная |
Загрузка ...
|
|
| 16 | 4УТНМ-П-1111162-21 | Фланец установочный |
Загрузка ...
|
|
| 17 | УТН-5-1111163 | Заглушка |
Загрузка ...
|
|
| 18 | УТН-5П-1111165 | Втулка валика шлицевая |
Загрузка ...
|
|
| 19 | УТН-5-1111224 | Клапан |
Загрузка ...
|
|
| 20 | УТН-5-1111226 | Седло клапана |
Загрузка ...
|
|
| 21 | УТНМ-1111243-10 | Пружина |
Загрузка ...
|
|
| 22 | УТН-3-1111262 | Корпус |
Загрузка ...
|
|
| 23 | УТН-5-1111263 | Ролик толкателя |
Загрузка ...
|
|
| 24 | УТН-5-1111264 | Втулка ролика |
Загрузка ...
|
|
| 25 | 4УТНМ-1111265 | Болт |
Загрузка ...
|
|
| 26 | 4УТНМ-1111266 | Ось |
Загрузка ...
|
|
| 27 | УТН-5-1111267 | Контргайка |
Загрузка ...
|
|
| 28 | УТН-5-1111422 | Плунжер |
Загрузка ...
|
|
| 30 | 4УТНМ-1111425 | Втулка плунжера |
Загрузка ...
|
|
| 31 | 4УТНМ-1111426 | Фиксатор |
Загрузка ...
|
|
| 32 | УТН-5-1111431-Б | Втулка поворотная |
Загрузка ...
|
|
| 33 | 4УТНМ-5-1111432-01 | Венец зубчатый |
Загрузка ...
|
|
| 34 | УТН-5-1111433-А | Винт зубчатого венца |
Загрузка ...
|
|
| 35 | УТН-3-1111451-И | Стакан подшипника |
Загрузка ...
|
|
| 36 | УТН-5-1111452-А | Прокладка |
Загрузка ...
|
|
| 37 | УТН-5П-1111471 | Болт валика |
Загрузка ...
|
|
| 38 | 4УТНМ-1111472 | Тарелка нижняя |
Загрузка ...
|
|
| 39 | УТН-5-1111473-А | Тарелка пружины верхняя |
Загрузка ...
|
|
| 40 | УТН-5-1111476-А5 | Прокладка крышки люка |
Загрузка ...
|
|
| 41 | УТН-3-1111477-А2 | Зажим передний |
Загрузка ...
|
|
| 42 | УТН-3-1111478-А2 | Зажим задний |
Загрузка ...
|
|
| 43 | 4УТНМ-1111483 | Прокладка |
Загрузка ...
|
|
| 44 | УТН-3-1111485 | Штуцер нажимной |
Загрузка ...
|
|
| 45 | УТН-3-1111489 | Штифт |
Загрузка ...
|
|
| 46 | 4УТНМ-1111493 | Прокладка |
Загрузка ...
|
|
| 47 | УТН-5-1111519 | Кольцо |
Загрузка ...
|
|
| 48 | Д40-1110026 | Штифт установочный |
Загрузка ...
|
|
| 49 | Д65-16-093 | Прокладка |
Загрузка ...
|
|
| 50 | 119-73-В | Колпачок защитный |
Загрузка ...
|
|
| 51 | 119-85-1 | Втулка |
Загрузка ...
|
|
| 52 | 16-057 | Пружина клапана |
Загрузка ...
|
|
| 53 | 16-068-А | Пружина нагнетательного клапана |
Загрузка ...
|
|
| 54 | 16-091 | Шайба стопорная |
Загрузка ...
|
|
| 55 | 16-212-Б | Прокладка |
Загрузка ...
|
|
| 56 | 16-216-1 | Корпус клапана |
Загрузка ...
|
|
| 57 | 16-218 | Пробка клапана |
Загрузка ...
|
|
| 58 | 16-219 | Прокладка |
Загрузка ...
|
|
| 59 | 16-262 | Шарик |
Загрузка ...
|
|
| 60 | А12.01.003-03 | Болт |
Загрузка ...
|
|
| 61 | 0НМ-019-2 | Болт |
Загрузка ...
|
|
| 62 | 0НМ-086-1 | Прокладка |
Загрузка ...
|
|
| 63 | М6х20.7795 | Болт |
Загрузка ...
|
|
| 64 | 3М6х20.7795 | Болт |
Загрузка ...
|
|
| 65 | М6х30.7795 | Болт |
Загрузка ...
|
|
| 66 | М8х20.7795 | Болт |
Загрузка ...
|
|
| 67 | М8х45.7795 | Болт |
Загрузка ...
|
|
| 68 | М10х30.7795 | Болт |
Загрузка ...
|
|
| 69 | М10х75.7795 | Болт |
Загрузка ...
|
|
| 70 | М6х12.17473 | Винт |
Загрузка ...
|
|
| 71 | 6Т.65Г | Шайба |
Загрузка ...
|
|
| 72 | 8Т.65Г | Шайба |
Загрузка ...
|
|
| 73 | 10.65Г | Шайба |
Загрузка ...
|
|
| 74 | 7204К1 | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
