Графический каталог запасных частей к технике: ЮМЗ-6КЛ, (6КМ). Нормали
1
2
2
2
2
3
3
3
3
3
3
4
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
7
8
8
8
8
8
8
8
8
8
8
8
8
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
10
10
10
10
10
10
10
10
11
12
12
12
12
12
12
12

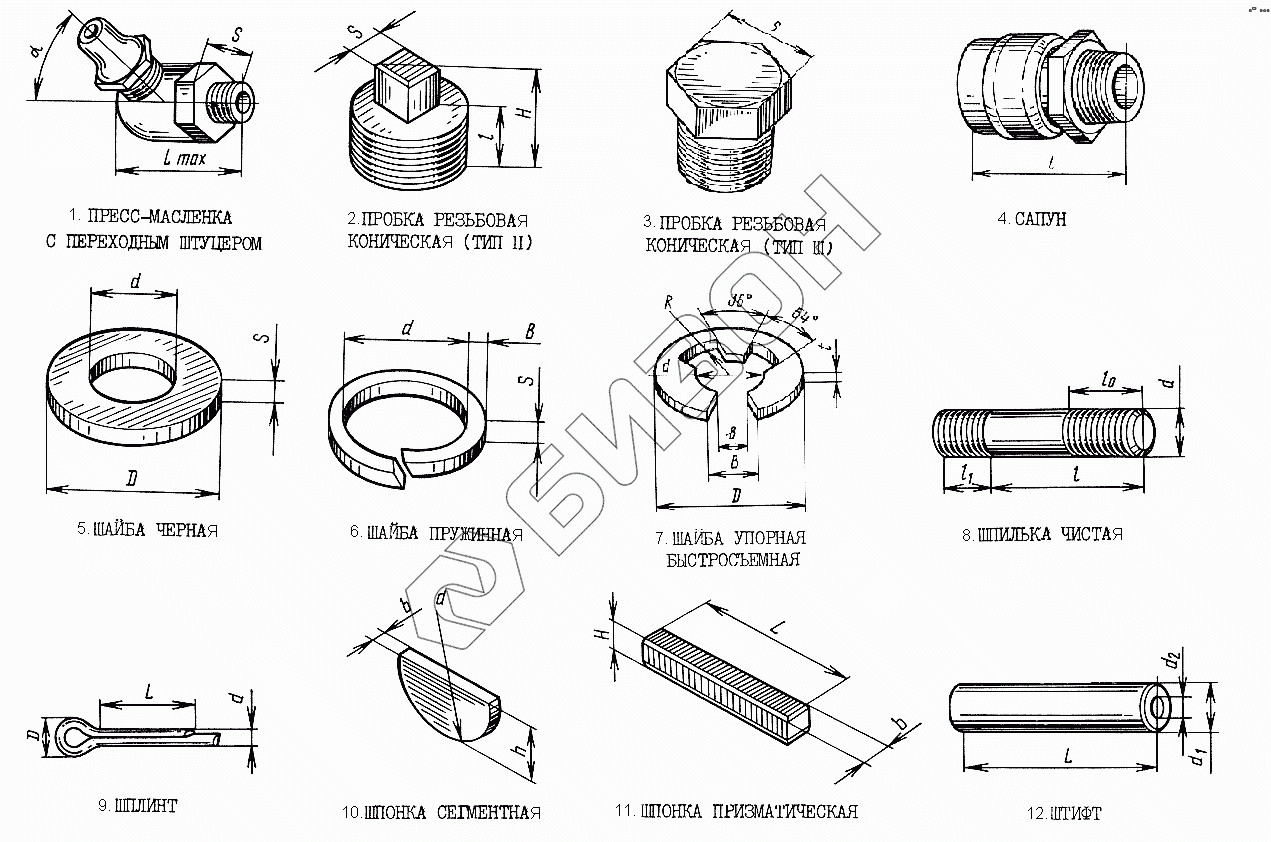

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 2.3.45.Ц6хр (1/8") | Пресс-масленки с переходным штуцером (S=12, L=22, a=45) |
Загрузка ...
|
|
| 2 | КГ3/8".М8 | Пробка |
Загрузка ...
|
|
| 2 | 2КГ 3/8" С 20 086 | Пробка резьбовая коническая (тип 2) (S=12, H=20, l=12) |
Загрузка ...
|
|
| 2 | КГ3/4" | Пробка |
Загрузка ...
|
|
| 2 | КГ 1 1/4".Ц9хр | Пробка резьбовая коническая (тип 2) (S=22, H=34, l=20) |
Загрузка ...
|
|
| 3 | КГ1/2".Ц9хр | Пробка резьбовая коническая (тип 3) (S=22) |
Загрузка ...
|
|
| 3 | КГ1/2" | Пробка |
Загрузка ...
|
|
| 3 | КГ1/4" | Пробка |
Загрузка ...
|
|
| 3 | КГ3/8" | Пробка |
Загрузка ...
|
|
| 3 | КГ1/8" | Пробка |
Загрузка ...
|
|
| 3 | 2-2МК10 | Пробка |
Загрузка ...
|
|
| 4 | СУ-1/8"-А (1/8") | Сапун (L=28,5) |
Загрузка ...
|
|
| 5 | 8.04 | Шайба |
Загрузка ...
|
|
| 5 | 8.02 | Шайба |
Загрузка ...
|
|
| 5 | 8.01 | Шайба |
Загрузка ...
|
|
| 5 | 6.02 | Шайба |
Загрузка ...
|
|
| 5 | 5.02 | Шайба |
Загрузка ...
|
|
| 5 | 5.01 | Шайба |
Загрузка ...
|
|
| 5 | 4.02 | Шайба |
Загрузка ...
|
|
| 5 | 24.02 | Шайба |
Загрузка ...
|
|
| 5 | 18.02 | Шайба |
Загрузка ...
|
|
| 5 | 20.02 | Шайба |
Загрузка ...
|
|
| 5 | 10.02 | Шайба |
Загрузка ...
|
|
| 5 | 12.02 | Шайба |
Загрузка ...
|
|
| 5 | 14.02 | Шайба |
Загрузка ...
|
|
| 5 | 14.05 | Шайба |
Загрузка ...
|
|
| 5 | 16.01 | Шайба |
Загрузка ...
|
|
| 5 | 16.02 | Шайба |
Загрузка ...
|
|
| 6 | 8Т.65Г | Шайба |
Загрузка ...
|
|
| 6 | 8.65Г | Шайба |
Загрузка ...
|
|
| 6 | 6Т.65Г | Шайба |
Загрузка ...
|
|
| 6 | 6.65Г | Шайба |
Загрузка ...
|
|
| 6 | 6Л.65Г | Шайба |
Загрузка ...
|
|
| 6 | 5.65Г | Шайба |
Загрузка ...
|
|
| 6 | 5Л.65Г | Шайба |
Загрузка ...
|
|
| 6 | 4Л.65Г | Шайба |
Загрузка ...
|
|
| 6 | 4.65Г | Шайба |
Загрузка ...
|
|
| 6 | 3.65Г | Шайба |
Загрузка ...
|
|
| 6 | 24.65Г | Шайба |
Загрузка ...
|
|
| 6 | 10Л.65Г | Шайба |
Загрузка ...
|
|
| 6 | 10.65Г | Шайба |
Загрузка ...
|
|
| 6 | 12.65Г | Шайба |
Загрузка ...
|
|
| 6 | 14.65Г | Шайба |
Загрузка ...
|
|
| 6 | 16.65Г | Шайба |
Загрузка ...
|
|
| 6 | 16Т.65Г | Шайба пружинная (d=16,3, B=4,5, S=4,5) |
Загрузка ...
|
|
| 6 | 18.65Г | Шайба |
Загрузка ...
|
|
| 6 | 20.65Г | Шайба |
Загрузка ...
|
|
| 6 | 30.65Г | Шайба |
Загрузка ...
|
|
| 7 | 7.65Г.11648 | Шайба |
Загрузка ...
|
|
| 8 | М10х(1,5То/1,0)х22 | Шпилька |
Загрузка ...
|
|
| 8 | М8х(1,25То/1,0)х95 | Шпилька |
Загрузка ...
|
|
| 8 | М8х(То/1,25)х20 | Шпилька |
Загрузка ...
|
|
| 8 | М8х(То/1,25)х18 | Шпилька |
Загрузка ...
|
|
| 8 | М6х55.22042 | Шпилька |
Загрузка ...
|
|
| 8 | М20х(2,5То-2/1,5)х50 | Шпилька чистая (d=М20х2,5, l=50, l1=25, l0=38) |
Загрузка ...
|
|
| 8 | М14х(2-2r/1,5)х50 | Шпилька |
Загрузка ...
|
|
| 8 | М14х(2-2r/1,5)х45 | Шпилька |
Загрузка ...
|
|
| 8 | М12х(1,75-2r/1,25)х48 | Шпилька |
Загрузка ...
|
|
| 8 | М10х(1,5То/1,0)х38 | Шпилька |
Загрузка ...
|
|
| 8 | М10х(1,5То/1,5)х25 | Шпилька |
Загрузка ...
|
|
| 8 | М16х(2-2r/1,5)х45 | Шпилька чистая (d=М16х2, l=45, l1=20, l0=34) |
Загрузка ...
|
|
| 9 | 4х36 | Шплинт |
Загрузка ...
|
|
| 9 | 6,3х60 | Шплинт |
Загрузка ...
|
|
| 9 | 6,3х36 | Шплинт |
Загрузка ...
|
|
| 9 | 5х63 | Шплинт |
Загрузка ...
|
|
| 9 | 5х45 | Шплинт |
Загрузка ...
|
|
| 9 | 4х40 | Шплинт |
Загрузка ...
|
|
| 9 | 4х35 | Шплинт |
Загрузка ...
|
|
| 9 | 4х32 | Шплинт |
Загрузка ...
|
|
| 9 | 4х25 | Шплинт |
Загрузка ...
|
|
| 9 | 4х22 | Шплинт |
Загрузка ...
|
|
| 9 | 3,2х25 | Шплинт |
Загрузка ...
|
|
| 9 | 3,2х20 | Шплинт |
Загрузка ...
|
|
| 9 | 3,2х18 | Шплинт |
Загрузка ...
|
|
| 9 | 2х20 | Шплинт |
Загрузка ...
|
|
| 9 | 2х16 | Шплинт |
Загрузка ...
|
|
| 9 | 2х14 | Шплинт |
Загрузка ...
|
|
| 9 | 2х12 | Шплинт |
Загрузка ...
|
|
| 9 | 2х10 | Шплинт |
Загрузка ...
|
|
| 9 | 1,6х16 | Шплинт |
Загрузка ...
|
|
| 9 | 1,6х2 | Шплинт (d=1,6, L=12, D=2,8) |
Загрузка ...
|
|
| 9 | 3,2х32 | Шплинт |
Загрузка ...
|
|
| 10 | 4х7,5 | Шпонка |
Загрузка ...
|
|
| 10 | 8х1 | Шпонка сегментная (b=8, d=28,0, h=13) |
Загрузка ...
|
|
| 10 | 6х10 | Шпонка |
Загрузка ...
|
|
| 10 | 6х9 | Шпонка |
Загрузка ...
|
|
| 10 | 5х9 | Шпонка |
Загрузка ...
|
|
| 10 | 5х7,5 | Шпонка |
Загрузка ...
|
|
| 10 | 4х6,5 | Шпонка |
Загрузка ...
|
|
| 10 | 3х5 | Шпонка |
Загрузка ...
|
|
| 11 | 2-4-4х12.23360 | Шпонка призматическая (d=4, H=4, L=12) |
Загрузка ...
|
|
| 12 | 10С3х22.3128 | Штифт (d1=10, L=22) |
Загрузка ...
|
|
| 12 | 3С3х20.3128 | Штифт (d1=3, L=20) |
Загрузка ...
|
|
| 12 | 4h9х20.10774 | Штифт |
Загрузка ...
|
|
| 12 | 4h8х20.3128 | Штифт |
Загрузка ...
|
|
| 12 | 4h11х25.3128 | Штифт (d1=4, L=25) |
Загрузка ...
|
|
| 12 | 8C3х22.3128 | Штифт (d1=8, L=22) |
Загрузка ...
|
|
| 12 | 811р.22ах36.3128 | Штифт (d1=8, L=36) |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
