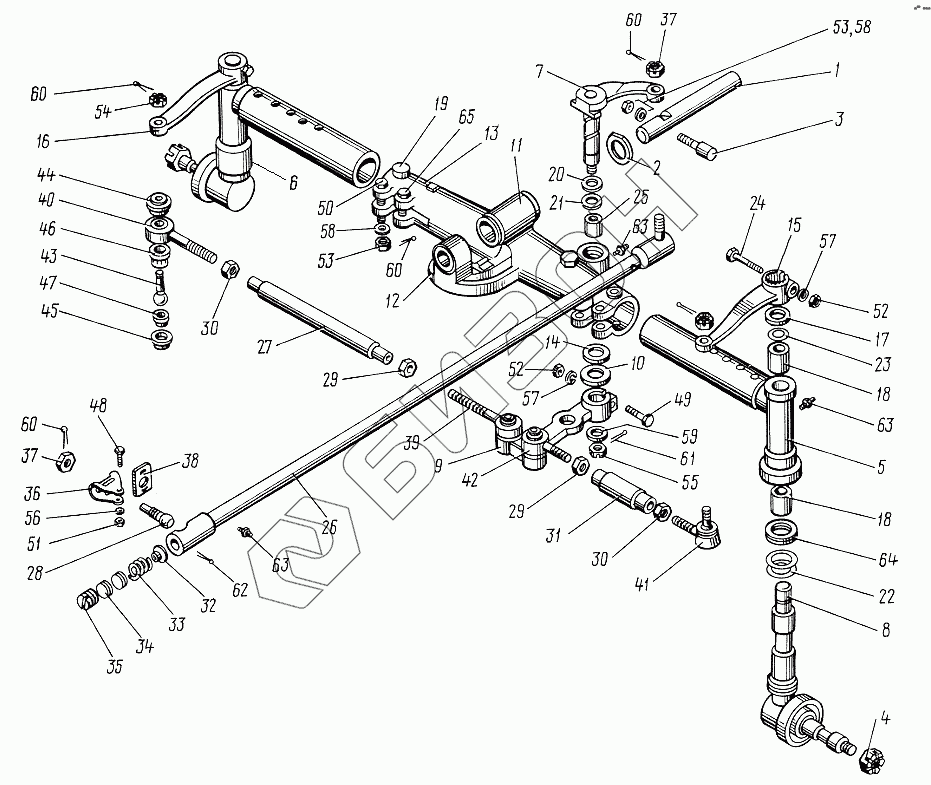

Графический каталог запасных частей к технике: ЮМЗ-6КЛ, (6КМ). Ось передняя. Тяги рулевые
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
17
18
18
19
20
21
22
23
24
25
26
27
27
28
29
29
30
30
31
31
31
32
33
33
34
35
36
37
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
52
53
53
54
55
56
57
57
58
58
59
60
60
60
60
61
62
63
63
63
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| А35.32.000-А-03 | А35.32.000-А-03 | Шарнир |
Загрузка ...
|
|
| А35.32.000-А-02 | А35.32.000-А-02 | Шарнир |
Загрузка ...
|
|
| А35.32.000-А-01 | А35.32.000-А-01 | Шарнир |
Загрузка ...
|
|
| А35.32.000-А | А35.32.000-А | Шарнир |
Загрузка ...
|
|
| 45-3003040-01 | 45-3003040-01 | Тяга толкающая |
Загрузка ...
|
|
| 45-3003070-02 | 45-3003070-02 | Тяга продольная |
Загрузка ...
|
|
| 45-3003070-01 | 45-3003070-01 | Тяга продольная |
Загрузка ...
|
|
| 45-3001030-А | 45-3001030-А | Ось передняя с валом |
Загрузка ...
|
|
| 45-3001050-02 | 45-3001050-02 | Кулак правый |
Загрузка ...
|
|
| 45-3001050-01 | 45-3001050-01 | Кулак левый |
Загрузка ...
|
|
| 45-3001060-02 | 45-3001060-02 | Кулак левый |
Загрузка ...
|
|
| 45-3001050-01 | 45-3001050-01 | Кулак левый |
Загрузка ...
|
|
| 1 | 40-3000103-А | Ось |
Загрузка ...
|
|
| 2 | 36-3000104-Б1-01 | Шайба |
Загрузка ...
|
|
| 3 | 36-3000105-Б | Клин |
Загрузка ...
|
|
| 3 | 36-3000105-Б-02 | Клин |
Загрузка ...
|
|
| 4 | 40-3103019 | Гайка регулировочная |
Загрузка ...
|
|
| 5 | 40-3001070-А | Кронштейн правый |
Загрузка ...
|
|
| 6 | 40-3001071-А | Кронштейн левый |
Загрузка ...
|
|
| 7 | 45-3001080 | Рычаг рулевой |
Загрузка ...
|
|
| 8 | 40-3001090-А | Цапфа поворотная |
Загрузка ...
|
|
| 9 | 45-3001012-А | Рычаг центральный |
Загрузка ...
|
|
| 10 | 45-3001013 | Кольцо |
Загрузка ...
|
|
| 11 | 36-3001020-01 | Втулка передняя |
Загрузка ...
|
|
| 12 | 40-3001022-01 | Втулка задняя |
Загрузка ...
|
|
| 13 | 45-3001031-А | Балка оси |
Загрузка ...
|
|
| 14 | 36-3001038-Б-02 | Сальник |
Загрузка ...
|
|
| 14 | 36-3001038-Б | Сальник |
Загрузка ...
|
|
| 15 | 45-3001051 | Рычаг поворотный правый |
Загрузка ...
|
|
| 16 | 45-3001061 | Рычаг поворотный левый |
Загрузка ...
|
|
| 17 | 36-3001058-Б | Сальник поворотного рычага |
Загрузка ...
|
|
| 17 | 36-3001058-Б-02 | Сальник |
Загрузка ...
|
|
| 18 | 36-3001079 | Втулка кронштейна |
Загрузка ...
|
|
| 19 | 36-3001110-Б | Фиксатор |
Загрузка ...
|
|
| 20 | 40-3001115 | Кольцо |
Загрузка ...
|
|
| 21 | 40-3001118-02 | Уплотнитель |
Загрузка ...
|
|
| 22 | 40-3001122-02 | Кольцо |
Загрузка ...
|
|
| 23 | 40-3001123-02 | Кольцо |
Загрузка ...
|
|
| 24 | 40-3001125 | Болт |
Загрузка ...
|
|
| 25 | 36-3401087-Б | Втулка |
Загрузка ...
|
|
| 26 | 45-3003075-01 | Труба тяги |
Загрузка ...
|
|
| 27 | 45-3003011-01 | Труба для колеи 1260-1460 |
Загрузка ...
|
|
| 27 | 45-3003012-01 | Труба для колеи 1560-1860 |
Загрузка ...
|
|
| 28 | 36-3003025-Б1-01 | Палец шаровой |
Загрузка ...
|
|
| 29 | А35.32.012 | Контргайка правая |
Загрузка ...
|
|
| 30 | А35.32.012-01 | Контргайка левая |
Загрузка ...
|
|
| 31 | 45-3003044-01 | Труба для колеи 1260-1460 |
Загрузка ...
|
|
| 31 | 45-3003043 | Труба тяги (колея 1460-1560) |
Загрузка ...
|
|
| 31 | 45-3003042-01 | Труба для колеи 1560-1860 |
Загрузка ...
|
|
| 32 | 36-3003078-Б | Упор пружины |
Загрузка ...
|
|
| 33 | 36-3003079-Б | Пружина |
Загрузка ...
|
|
| 33 | 36-3003079-Б-02 | Пружина |
Загрузка ...
|
|
| 34 | 36-3003080-Б | Вкладыш тяги сферический |
Загрузка ...
|
|
| 35 | 36-3003081-Б | Пробка тяги |
Загрузка ...
|
|
| 36 | 45-3003083-А | Накладка защитной муфты |
Загрузка ...
|
|
| 37 | 40-3003091 | Гайка специальная |
Загрузка ...
|
|
| 38 | 45-3003095-А1-02 | Муфта защитная |
Загрузка ...
|
|
| 39 | А35.32.001 | Корпус шарнира |
Загрузка ...
|
|
| 40 | А35.32.001-01 | Корпус шарнира |
Загрузка ...
|
|
| 41 | А35.32.001-02 | Корпус шарнира |
Загрузка ...
|
|
| 42 | А35.32.001-03 | Корпус шарнира |
Загрузка ...
|
|
| 43 | А35.32.002-А | Палец шаровой |
Загрузка ...
|
|
| 44 | А35.32.005-Б | Чехол уплотнительный |
Загрузка ...
|
|
| 45 | А35.32.006 | Пробка |
Загрузка ...
|
|
| 46 | А35.32.007 | Вкладыш верхний |
Загрузка ...
|
|
| 47 | А35.32.008 | Вкладыш нижний |
Загрузка ...
|
|
| 48 | М6х16.7798 | Болт |
Загрузка ...
|
|
| 49 | М16х1,5х65.7795 | Болт |
Загрузка ...
|
|
| 50 | М18х1,5х100.7795 | Болт |
Загрузка ...
|
|
| 51 | М6.5915 | Гайка |
Загрузка ...
|
|
| 52 | М16х1,5.5915 | Гайка |
Загрузка ...
|
|
| 53 | М18х1,5.5915 | Гайка |
Загрузка ...
|
|
| 54 | М18х1,5.5919 | Гайка |
Загрузка ...
|
|
| 55 | М24х2.5919 | Гайка |
Загрузка ...
|
|
| 56 | 6.65Г | Шайба |
Загрузка ...
|
|
| 57 | 16.65Г | Шайба |
Загрузка ...
|
|
| 58 | 18.65Г | Шайба |
Загрузка ...
|
|
| 59 | 24.02 | Шайба |
Загрузка ...
|
|
| 60 | 4х32 | Шплинт |
Загрузка ...
|
|
| 61 | 5х45 | Шплинт |
Загрузка ...
|
|
| 62 | 5х63 | Шплинт |
Загрузка ...
|
|
| 63 | 1.3.Ц6хр(1/8") | Масленка |
Загрузка ...
|
|
| 64 | 8210 | Подшипник |
Загрузка ...
|
|
| 65 | М18х1,5х120.7795 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
