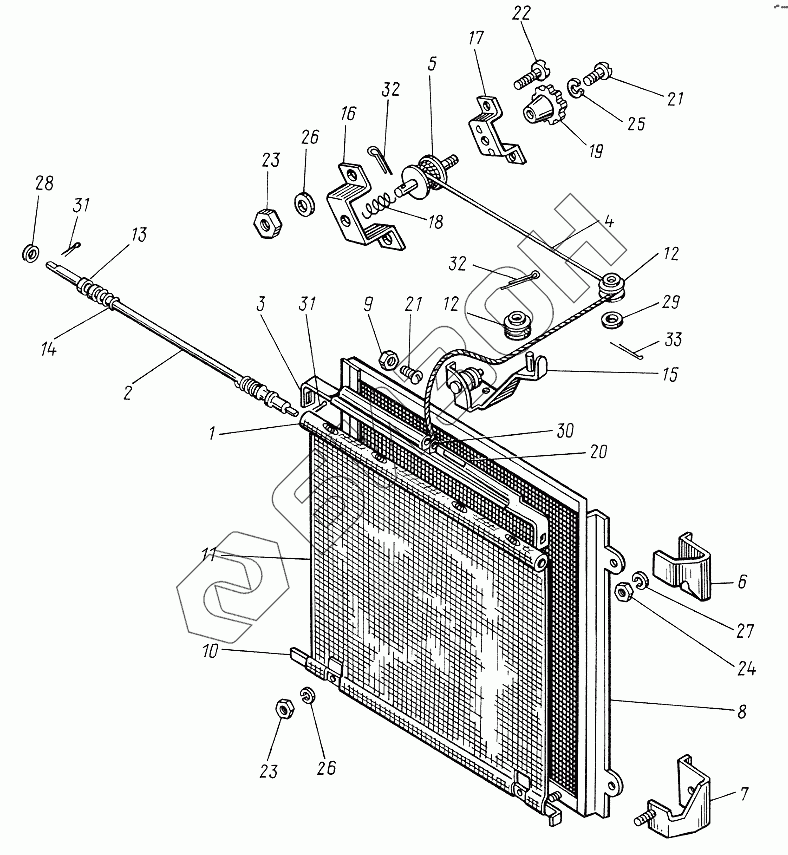

Графический каталог запасных частей к технике: ЮМЗ-6КЛ, (6КМ). Шторка
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
14
14
15
16
17
18
18
19
19
20
21
21
22
23
23
24
25
26
26
27
28
29
30
31
31
32
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 45-1310010-Б-02 | 45-1310010-Б-02 | Шторка |
Загрузка ...
|
|
| 45-1310010-Б-01 | 45-1310010-Б-01 | Шторка |
Загрузка ...
|
|
| 45Т-1310120-02 | 45Т-1310120-02 | Трос |
Загрузка ...
|
|
| 45-1310020-Б-02 | 45-1310020-Б-02 | Стержень со шторкой |
Загрузка ...
|
|
| 45-1310020-Б | 45-1310020-Б | Стержень со шторкой |
Загрузка ...
|
|
| 45-1310030-Б-02 | 45-1310030-Б-02 | Стержень |
Загрузка ...
|
|
| 45-1310030-Б | 45-1310030-Б | Стержень |
Загрузка ...
|
|
| 45-1310100-Б | 45-1310100-Б | Кронштейн с роликами |
Загрузка ...
|
|
| 45Т-1310110-02 | 45Т-1310110-02 | Блок управления шторкой |
Загрузка ...
|
|
| 45Т-1310110 | 45Т-1310110 | Блок управления шторкой |
Загрузка ...
|
|
| 1 | 45-1310040-Б | Барабан |
Загрузка ...
|
|
| 2 | 45-1310060-Б | Стержень с наконечником |
Загрузка ...
|
|
| 3 | 45-1310080-В | Планка |
Загрузка ...
|
|
| 4 | 45Т-1310120 | Трос |
Загрузка ...
|
|
| 5 | 45-1310150-Б | Барабан |
Загрузка ...
|
|
| 6 | 45-1310185-В | Кронштейн |
Загрузка ...
|
|
| 7 | 45-1310190-В | Кронштейн |
Загрузка ...
|
|
| 8 | 45-1310200-В-01 | Сетка |
Загрузка ...
|
|
| 9 | 45-1310009 | Фиксатор |
Загрузка ...
|
|
| 10 | 45-1310016-Б-01 | Планка |
Загрузка ...
|
|
| 11 | 45-1310021-Б | Шторка |
Загрузка ...
|
|
| 11 | 45-1310021-Б-02 | Шторка |
Загрузка ...
|
|
| 12 | 45-1310024 | Ролик |
Загрузка ...
|
|
| 13 | 45-1310032 | Наконечник пружины |
Загрузка ...
|
|
| 14 | 45-1310033 | Пружина |
Загрузка ...
|
|
| 14 | 45-1310033-02 | Пружина |
Загрузка ...
|
|
| 15 | 45-1310105-Б | Кронштейн |
Загрузка ...
|
|
| 16 | 45-1310111 | Скоба |
Загрузка ...
|
|
| 17 | 45-1310112-01 | Планка |
Загрузка ...
|
|
| 18 | 45-1310113 | Пружина |
Загрузка ...
|
|
| 18 | 45-1310113-02 | Пружина |
Загрузка ...
|
|
| 19 | 45-1310115-А | Рукоятка |
Загрузка ...
|
|
| 19 | 45-1310115-А-02 | Рукоятка |
Загрузка ...
|
|
| 20 | 40-6003078 | Палец |
Загрузка ...
|
|
| 21 | В1М5х12.17473 | Винт |
Загрузка ...
|
|
| 22 | В1М6х16.17473 | Винт |
Загрузка ...
|
|
| 23 | М6.5915 | Гайка |
Загрузка ...
|
|
| 24 | М10.5915 | Гайка |
Загрузка ...
|
|
| 25 | 5.65Г | Шайба |
Загрузка ...
|
|
| 26 | 6.65Г | Шайба |
Загрузка ...
|
|
| 27 | 10.65Г | Шайба |
Загрузка ...
|
|
| 28 | 8.01 | Шайба |
Загрузка ...
|
|
| 29 | 10.02 | Шайба |
Загрузка ...
|
|
| 30 | 1,6х12 | Шплинт |
Загрузка ...
|
|
| 31 | 2х12 | Шплинт |
Загрузка ...
|
|
| 32 | 2х16 | Шплинт |
Загрузка ...
|
|
| 33 | 3,2х18 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
