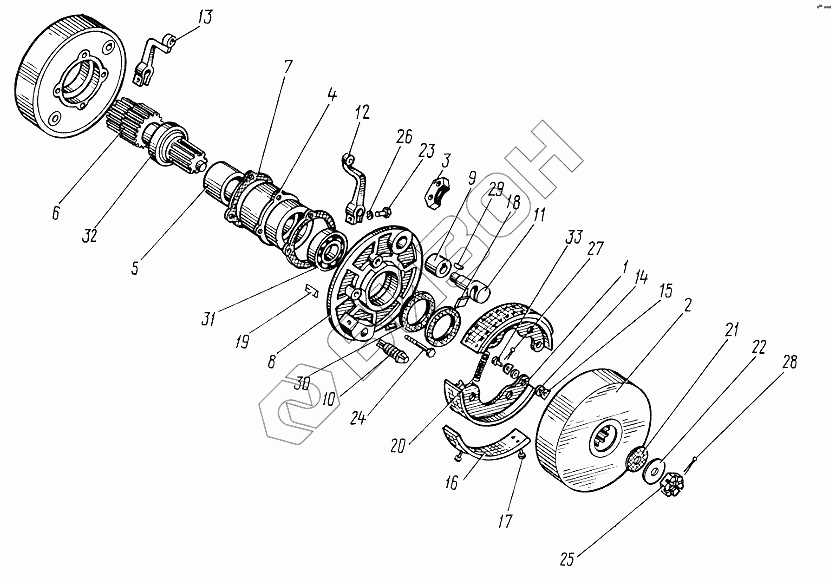

Графический каталог запасных частей к технике: ЮМЗ-6КЛ, (6КМ). Тормоза колодочные
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 40-3502010-А-02 | 40-3502010-А-02 | Тормоз правый |
Загрузка ...
|
|
| 40-3502011-А-02 | 40-3502011-А-02 | Тормоз левый |
Загрузка ...
|
|
| 40-3502015-01 | 40-3502015-01 | Стакан подшипников |
Загрузка ...
|
|
| 36-3502052-А-02 | 36-3502052-А-02 | Колодки |
Загрузка ...
|
|
| 36-3502045-02 | 36-3502045-02 | Колодка |
Загрузка ...
|
|
| 36-3502045-01 | 36-3502045-01 | Колодка |
Загрузка ...
|
|
| 40-3502036-А1-01 | 40-3502036-А1-01 | Диск тормоза |
Загрузка ...
|
|
| 40-3502030-А-02 | 40-3502030-А-02 | Диск правый |
Загрузка ...
|
|
| 40-3502030-А-01 | 40-3502030-А-01 | Диск правый |
Загрузка ...
|
|
| 40-3502031-А-02 | 40-3502031-А-02 | Диск левый |
Загрузка ...
|
|
| 40-3502031-А-01 | 40-3502031-А-01 | Диск левый |
Загрузка ...
|
|
| 1 | 36-3502055-01 | Ребро колодки |
Загрузка ...
|
|
| 2 | 40-3502075-А1-01 | Барабан |
Загрузка ...
|
|
| 3 | 45-3502012 | Пластина |
Загрузка ...
|
|
| 4 | 40-3502021-А-01 | Стакан подшипников |
Загрузка ...
|
|
| 5 | 45-3502022 | Втулка |
Загрузка ...
|
|
| 6 | 40-3502023-01 | Валик |
Загрузка ...
|
|
| 7 | 40-3502024-А | Прокладка стакана |
Загрузка ...
|
|
| 7 | 40-3502024-А-02 | Прокладка |
Загрузка ...
|
|
| 8 | 40-3502035-01 | Диск тормоза |
Загрузка ...
|
|
| 9 | 36-3502037-Б | Втулка |
Загрузка ...
|
|
| 10 | 36-3502038 | Конус регулировочный |
Загрузка ...
|
|
| 11 | 36-3502039 | Валик разжимного кулачка |
Загрузка ...
|
|
| 12 | 36-3502040-01 | Рычаг правый |
Загрузка ...
|
|
| 13 | 36-3502041-01 | Рычаг левый |
Загрузка ...
|
|
| 14 | 36-3502050 | Ролик |
Загрузка ...
|
|
| 15 | 36-3502051 | Пластина ограничительная |
Загрузка ...
|
|
| 16 | 36-3502052-А | Накладка колодки |
Загрузка ...
|
|
| 17 | 45-3502053 | Заклепка |
Загрузка ...
|
|
| 18 | 36-3502066 | Кулачок разжимной |
Загрузка ...
|
|
| 19 | 36-3502067 | Палец опорный |
Загрузка ...
|
|
| 20 | 36-3502068-01 | Пружина |
Загрузка ...
|
|
| 20 | 36-3502068-02 | Пружина |
Загрузка ...
|
|
| 21 | 40-3502083 | Прокладка |
Загрузка ...
|
|
| 21 | 40-3502083-02 | Прокладка |
Загрузка ...
|
|
| 22 | 40-3502084-02 | Шайба |
Загрузка ...
|
|
| 22 | 40-3502084 | Шайба |
Загрузка ...
|
|
| 23 | М10х35.7796 | Болт |
Загрузка ...
|
|
| 24 | М14х75.7795 | Болт |
Загрузка ...
|
|
| 25 | М20х1,5.5919 | Гайка |
Загрузка ...
|
|
| 26 | 10.65Г | Шайба |
Загрузка ...
|
|
| 27 | 3,2х20 | Шплинт |
Загрузка ...
|
|
| 28 | 4х36 | Шплинт |
Загрузка ...
|
|
| 29 | 5х9 | Шпонка |
Загрузка ...
|
|
| 30 | II.2-60х85-1 | Манжета |
Загрузка ...
|
|
| 31 | 210 | Шарикоподшипник |
Загрузка ...
|
|
| 32 | 12210КМ | Подшипник |
Загрузка ...
|
|
| 33 | 6-10h12х28 | Ось |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
