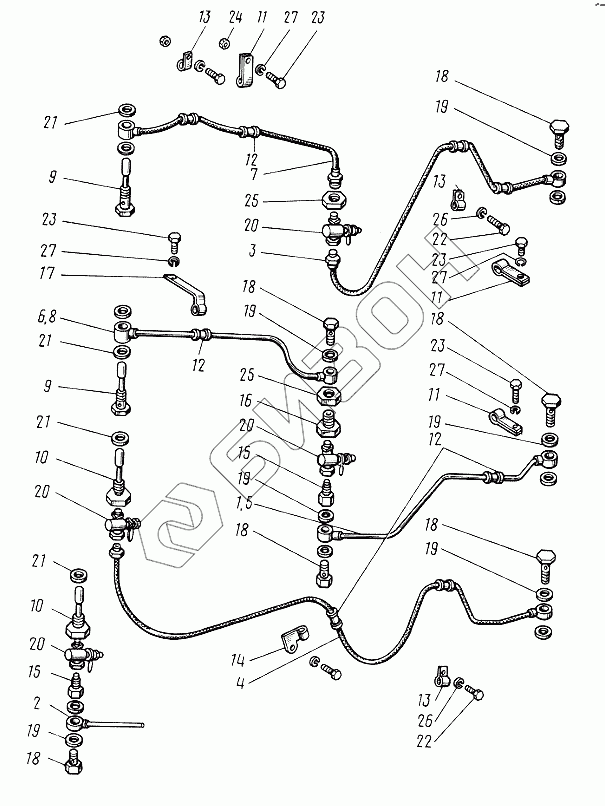

Графический каталог запасных частей к технике: ЮМЗ-6КЛ, (6КМ). Трубопроводы топливные
1
2
3
4
5
6
7
8
9
9
10
10
11
11
11
12
12
12
13
13
13
14
15
15
16
17
18
18
18
18
18
18
19
19
19
19
19
19
20
20
20
20
21
21
21
21
22
22
23
23
23
23
24
25
25
26
26
27
27
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 45-1104030-Е-01 | 45-1104030-Е-01 | Топливопровод задний |
Загрузка ...
|
|
| 45-1101030-Б | 45-1101030-Б | Топливопровод |
Загрузка ...
|
|
| 45-1101030 | 45-1101030 | Топливопровод |
Загрузка ...
|
|
| 45-1101280-03 | 45-1101280-03 | Кран с переходником |
Загрузка ...
|
|
| 45-1101280 | 45-1101280 | Кран с переходником |
Загрузка ...
|
|
| 45-1101270 | 45-1101270 | Кран |
Загрузка ...
|
|
| 1 | 45Т-1104020-В-01 | Трубопровод передний |
Загрузка ...
|
|
| 2 | 45-1104020-Е | Трубопровод топливный |
Загрузка ...
|
|
| 3 | 45-1104020-Ж | Топливопровод |
Загрузка ...
|
|
| 4 | 45-1104020-Ж-03 | Топливопровод |
Загрузка ...
|
|
| 5 | 45-1104020-К-01 | Топливопровод передний |
Загрузка ...
|
|
| 6 | 45-1104040-В-01 | Трубопровод задний |
Загрузка ...
|
|
| 7 | 45-1101040-Б | Трубопровод задний |
Загрузка ...
|
|
| 8 | 45Т-1101040-Б1 | Трубопровод задний |
Загрузка ...
|
|
| 9 | 45-1101080 | Болт нажимной |
Загрузка ...
|
|
| 10 | 45-1101260 | Переходник с трубкой и сеткой |
Загрузка ...
|
|
| 11 | 45А-1104001 | Хомутик |
Загрузка ...
|
|
| 12 | 40-1104014-А-02 | Трубка изоляционная |
Загрузка ...
|
|
| 13 | 40-1104015-А | Скоба |
Загрузка ...
|
|
| 14 | 45-1104056 | Кронштейн |
Загрузка ...
|
|
| 15 | 45-1101243 | Штуцер |
Загрузка ...
|
|
| 16 | 45-1101246 | Переходник |
Загрузка ...
|
|
| 17 | 45-3801020-01 | Кронштейн |
Загрузка ...
|
|
| 18 | Д18-051 | Болт поворотного угольника |
Загрузка ...
|
|
| 19 | Д18-055А | Кольцо уплотнительное |
Загрузка ...
|
|
| 20 | КР25-1013000 | Кран ПП6-1 |
Загрузка ...
|
|
| 21 | Н.036.28.004 | Шайба |
Загрузка ...
|
|
| 22 | М6х12.7796 | Болт |
Загрузка ...
|
|
| 23 | М8х16.7796 | Болт |
Загрузка ...
|
|
| 24 | М8.5915 | Гайка |
Загрузка ...
|
|
| 25 | М20х1,5.2526 | Гайка |
Загрузка ...
|
|
| 26 | 6.65Г | Шайба |
Загрузка ...
|
|
| 27 | 8.65Г | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
