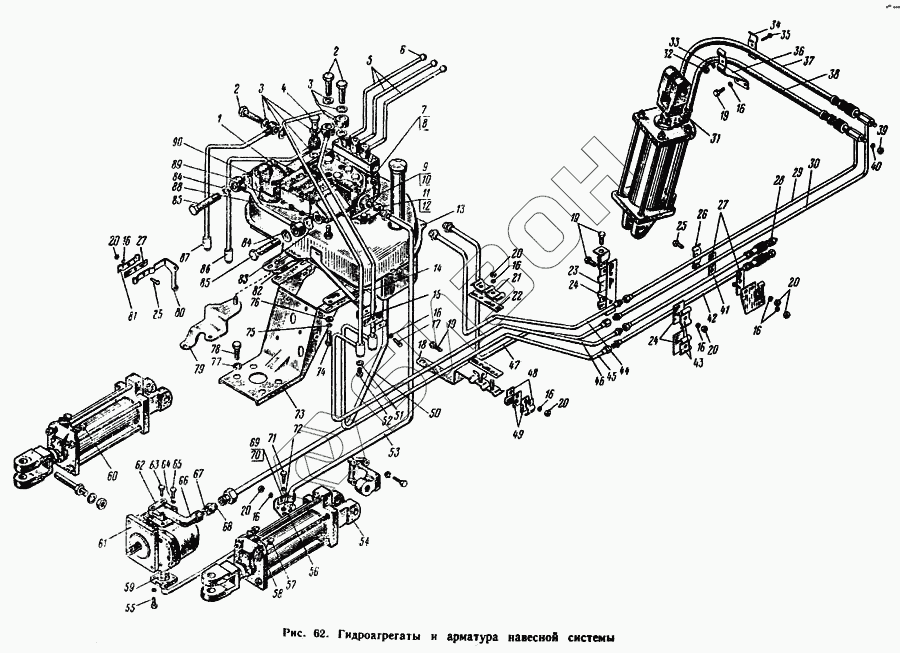

Графический каталог запасных частей к технике: ЮМЗ-6Л. Гидроагрегаты и арматура навесной системы
1
1
2
2
3
3
3
3
4
4
4
4
5
5
6
6
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
16
16
16
16
16
16
16
16
17
17
18
18
19
19
19
19
20
20
20
20
20
20
20
21
21
22
22
23
23
24
24
25
25
26
26
26
26
27
27
27
27
27
28
28
29
29
30
30
31
31
32
33
34
35
36
37
38
39
39
40
40
41
41
42
42
43
44
44
45
45
46
46
47
47
48
48
49
49
50
50
51
51
51
51
52
52
53
54
55
55
56
56
57
57
58
59
60
60
60
61
62
63
64
65
66
67
68
69
69
70
70
71
71
72
72
72
72
73
73
74
74
75
75
76
76
77
78
78
79
79
80
81
82
82
83
83
84
84
84
85
85
85
86
86
87
87
88
88
89
90
90
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 45-4607200 СБ | 45-4607200 СБ | Бак масляный с распределителем |
Загрузка ...
|
|
| 45А-4607200 СБ | 45А-4607200 СБ | Бак масляный с распределителем |
Загрузка ...
|
|
| 45-4607200 СБ | 45-4607200 СБ | Бак масляный с распределителем |
Загрузка ...
|
|
| 45А-4607200 СБ | 45А-4607200 СБ | Бак масляный с распределителем |
Загрузка ...
|
|
| 45А-4605010 СБ | 45А-4605010 СБ | Механизм задней навески |
Загрузка ...
|
|
| 45А-4605010 СБ | 45А-4605010 СБ | Механизм задней навески |
Загрузка ...
|
|
| 45-4607020 СБ | 45-4607020 СБ | Насос с маслопроводом |
Загрузка ...
|
|
| 45-4607020 СБ | 45-4607020 СБ | Насос с маслопроводом |
Загрузка ...
|
|
| 45-4607010 СБ | 45-4607010 СБ | Раздельно-агрегатная гидросистема трактора |
Загрузка ...
|
|
| 45А-4607010 СБ | 45А-4607010 СБ | Раздельно-агрегатная гидросистема трактора |
Загрузка ...
|
|
| 45-4607180 СБ | 45-4607180 СБ | Рукав с кронштейном |
Загрузка ...
|
|
| 45-4607180 СБ | 45-4607180 СБ | Рукав с кронштейном |
Загрузка ...
|
|
| 45-4607180 СБ | 45-4607180 СБ | Рукав с кронштейном |
Загрузка ...
|
|
| 45-4607180 СБ | 45-4607180 СБ | Рукав с кронштейном |
Загрузка ...
|
|
| Н.036.55.000-А | Н.036.55.000-А | Устройство запорное |
Загрузка ...
|
|
| Н.036.55.000-А | Н.036.55.000-А | Устройство запорное |
Загрузка ...
|
|
| 40-4607065-А СБ | 40-4607065-А СБ | Шланг сцепки |
Загрузка ...
|
|
| 1 | Р75-23-001 | Распределитель в сборе |
Загрузка ...
|
|
| 1 | Р75-23-001 | Распределитель в сборе |
Загрузка ...
|
|
| 2 | 40-4607051 | Болт зажимной |
Загрузка ...
|
|
| 2 | 40-4607051 | Болт зажимной |
Загрузка ...
|
|
| 3 | 40-4607038 | Шайба |
Загрузка ...
|
|
| 3 | 40-4607038 | Шайба |
Загрузка ...
|
|
| 3 | 40-4607038 | Шайба |
Загрузка ...
|
|
| 3 | 40-4607038 | Шайба |
Загрузка ...
|
|
| 4 | 40-4607032 | Болт зажимной |
Загрузка ...
|
|
| 4 | 40-4607032 | Болт зажимной |
Загрузка ...
|
|
| 4 | 40-4607051 | Болт зажимной |
Загрузка ...
|
|
| 4 | 40-4607051 | Болт зажимной |
Загрузка ...
|
|
| 5 | 40-4607021-Б | Рычаг управления |
Загрузка ...
|
|
| 5 | 40-4607021-Б | Рычаг управления |
Загрузка ...
|
|
| 6 | 50-4607107 | Рукоятка |
Загрузка ...
|
|
| 6 | 50-4607107 | Рукоятка |
Загрузка ...
|
|
| 7 | 40-4607068 | Кольцо уплотнительное |
Загрузка ...
|
|
| 8 | Н.036.04.003 | Штуцер ввертной |
Загрузка ...
|
|
| 8 | Н.036.04.003 | Штуцер ввертной |
Загрузка ...
|
|
| 9 | 40-4607072 | Кольцо уплотнительное |
Загрузка ...
|
|
| 9 | 40-4607072 | Кольцо уплотнительное |
Загрузка ...
|
|
| 10 | Н.036.04.011 | Штуцер ввертной |
Загрузка ...
|
|
| 10 | Н.036.04.011 | Штуцер ввертной |
Загрузка ...
|
|
| 11 | Болт М8Х12 | Болт М8Х12 |
Загрузка ...
|
|
| 11 | Болт М8Х12 | Болт М8Х12 |
Загрузка ...
|
|
| 12 | 40-4607062 | Кронштейн |
Загрузка ...
|
|
| 12 | 40-4607062 | Кронштейн |
Загрузка ...
|
|
| 13 | 45-4608010 СБ | Бак масляный |
Загрузка ...
|
|
| 13 | 45А-4608010 СБ | Бак масляный |
Загрузка ...
|
|
| 14 | 45-4607315 СБ | Труба левого цилиндра |
Загрузка ...
|
|
| 14 | 45-4607365 СБ | Труба левого цилиндра |
Загрузка ...
|
|
| 15 | 45-4607310 СБ | Груба левого цилиндра |
Загрузка ...
|
|
| 15 | 45-4607360 СБ | Труба левого цилиндра |
Загрузка ...
|
|
| 16 | Шайба 8 | Шайба 8 |
Загрузка ...
|
|
| 16 | Шайба 8 | Шайба 8 |
Загрузка ...
|
|
| 16 | Шайба 8 | Шайба 8 |
Загрузка ...
|
|
| 16 | Шайба 8 | Шайба 8 |
Загрузка ...
|
|
| 17 | Болт М3Х30 | Болт М3Х30 |
Загрузка ...
|
|
| 17 | Болт М3Х30 | Болт М3Х30 |
Загрузка ...
|
|
| 18 | 45-4607205 СБ | Кронштейн |
Загрузка ...
|
|
| 18 | 45-4607205 СБ | Кронштейн |
Загрузка ...
|
|
| 19 | Болт М8Х16 | Болт М8Х16 |
Загрузка ...
|
|
| 19 | Болт М8Х16 | Болт М8Х16 |
Загрузка ...
|
|
| 20 | Гайка М8 | Гайка М8 |
Загрузка ...
|
|
| 20 | Гайка М8 | Гайка М8 |
Загрузка ...
|
|
| 20 | Гайка М8 | Гайка М8 |
Загрузка ...
|
|
| 20 | Гайка М8 | Гайка М8 |
Загрузка ...
|
|
| 21 | 45-4607208 | Планка |
Загрузка ...
|
|
| 21 | 45-4607208 | Планка |
Загрузка ...
|
|
| 22 | 45-4607211 | Прокладка |
Загрузка ...
|
|
| 22 | 45-4607211 | Прокладка |
Загрузка ...
|
|
| 23 | 45-4607375 СБ | Кронштейн |
Загрузка ...
|
|
| 23 | 45-4607375 СБ | Кронштейн |
Загрузка ...
|
|
| 24 | 45-4607186 | Прокладка |
Загрузка ...
|
|
| 24 | 45-4607186 | Прокладка |
Загрузка ...
|
|
| 25 | Болт М8Х25 | Болт М8Х25 |
Загрузка ...
|
|
| 26 | 40-4607029 | Планка крепления маслопроводов |
Загрузка ...
|
|
| 26 | 40-4607029 | Планка крепления маслопроводов |
Загрузка ...
|
|
| 26 | 40-4607029 | Планка крепления маслопроводов |
Загрузка ...
|
|
| 26 | 40-4607029 | Планка крепления маслопроводов |
Загрузка ...
|
|
| 27 | 40-4607019 | Прокладка |
Загрузка ...
|
|
| 27 | 40-4607019 | Прокладка |
Загрузка ...
|
|
| 27 | 40-4607019 | Прокладка |
Загрузка ...
|
|
| 27 | 40-4607019 | Прокладка |
Загрузка ...
|
|
| 28 | Н.036.55.000 | Устройство запорное |
Загрузка ...
|
|
| 28 | Н.036.55.000 | Устройство запорное |
Загрузка ...
|
|
| 29 | 45-4607285 СБ | Труба основного цилиндра |
Загрузка ...
|
|
| 29 | 45-4607285 СБ | Труба основного цилиндра |
Загрузка ...
|
|
| 30 | 45-4607290 СБ | Труба основного цилиндра |
Загрузка ...
|
|
| 30 | 45-4607290 СБ | Труба основного цилиндра |
Загрузка ...
|
|
| 31 | Н.036.60.030 | Клапан замедлительный |
Загрузка ...
|
|
| 31 | Н.036.60.030 | Клапан замедлительный |
Загрузка ...
|
|
| 32 | Гайка М10 | Гайка М10 |
Загрузка ...
|
|
| 33 | Шайба 10 | Шайба 10 |
Загрузка ...
|
|
| 34 | 40-4603056-Б | Планка крепления рукавов |
Загрузка ...
|
|
| 35 | Болт М10Х30 | Болт М10Х30 |
Загрузка ...
|
|
| 36 | 40-4607124-Б | Кронштейн |
Загрузка ...
|
|
| 37 | Н.036.83.080 СБ | Рукав высокого давления диаметром 12 мм |
Загрузка ...
|
|
| 38 | Н.036.83.070 СБ | Рукав высокого давления диаметром 12 мм |
Загрузка ...
|
|
| 39 | Гайка М14 | Гайка М14 |
Загрузка ...
|
|
| 39 | Гайка М14 | Гайка М14 |
Загрузка ...
|
|
| 40 | Шайба 14 | Шайба 14 |
Загрузка ...
|
|
| 40 | Шайба 14 | Шайба 14 |
Загрузка ...
|
|
| 41 | 45-4607345 СБ | Труба верхняя |
Загрузка ...
|
|
| 41 | 45-4607345 СБ | Труба верхняя |
Загрузка ...
|
|
| 42 | 45-4607340 СБ | Труба нижняя |
Загрузка ...
|
|
| 42 | 45-4607340 СБ | Труба нижняя |
Загрузка ...
|
|
| 43 | 45-4607187 | Планка крепления маслопроводов |
Загрузка ...
|
|
| 44 | 45-4607015 СБ | Труба промежуточная |
Загрузка ...
|
|
| 44 | 45-4607015 СБ | Труба промежуточная |
Загрузка ...
|
|
| 45 | 45-4607325 СБ | Труба промежуточная |
Загрузка ...
|
|
| 45 | 45-4607355 СБ | Труба промежуточная |
Загрузка ...
|
|
| 46 | 45-4607320 СБ | Труба промежуточная |
Загрузка ...
|
|
| 46 | 45-4607350 СБ | Труба промежуточная |
Загрузка ...
|
|
| 47 | 45-4607014 СБ | Труба промежуточная |
Загрузка ...
|
|
| 47 | 45-4607014 СБ | Труба промежуточная |
Загрузка ...
|
|
| 48 | 45-4607207 | Скоба |
Загрузка ...
|
|
| 48 | 45-4607207 | Скоба |
Загрузка ...
|
|
| 49 | 45-4607209 | Прокладка |
Загрузка ...
|
|
| 49 | 45-4607209 | Прокладка |
Загрузка ...
|
|
| 50 | 404607013-Б СБ | Труба всасывающая |
Загрузка ...
|
|
| 50 | 404607013-Б СБ | Труба всасывающая |
Загрузка ...
|
|
| 51 | Н.036.14.010 | Шайба |
Загрузка ...
|
|
| 51 | Н.036.14.010 | Шайба |
Загрузка ...
|
|
| 51 | Н.036.14.010 | Шайба |
Загрузка ...
|
|
| 51 | Н.036.14.010 | Шайба |
Загрузка ...
|
|
| 52 | 45-4606121 | Заглушка |
Загрузка ...
|
|
| 52 | 45-4606121 | Заглушка |
Загрузка ...
|
|
| 53 | 40-4607012-Б1 СБ | Маслопровод нагнетательный |
Загрузка ...
|
|
| 54 | Ц75-1111001-А СБ | Цилиндр |
Загрузка ...
|
|
| 55 | Болт М8Х30 | Болт М8Х30 |
Загрузка ...
|
|
| 55 | Болт М8Х30 | Болт М8Х30 |
Загрузка ...
|
|
| 56 | 40-4606382 | Кронштейн |
Загрузка ...
|
|
| 56 | 40-4606382 | Кронштейн |
Загрузка ...
|
|
| 57 | Н.036.12.010 | Заглушка |
Загрузка ...
|
|
| 57 | Н.036.12.010 | Заглушка |
Загрузка ...
|
|
| 58 | Н.036.60.020 | Клапан замедлительный |
Загрузка ...
|
|
| 59 | 40-4607061 | Кольцо уплотнительное |
Загрузка ...
|
|
| 60 | Н.036.05.002 | Штуцер ввертной |
Загрузка ...
|
|
| 60 | Н.036.05.002 | Штуцер ввертной |
Загрузка ...
|
|
| 60 | Н.036.05.002 | Штуцер ввертной |
Загрузка ...
|
|
| 61 | НШ 32УЛ-0303001-Б | Насос шестеренный ГОСТ 8753-58 |
Загрузка ...
|
|
| 62 | 45-4607027 | Пластина |
Загрузка ...
|
|
| 63 | Болт М8Х25 | Болт М8Х25 |
Загрузка ...
|
|
| 64 | Шайба 8 | Шайба 8 |
Загрузка ...
|
|
| 65 | Болт М8Х50 | Болт М8Х50 |
Загрузка ...
|
|
| 66 | 40-4607023 | Патрубок всасывающий |
Загрузка ...
|
|
| 67 | 40-4607066 | Кольцо уплотнительное |
Загрузка ...
|
|
| 68 | 40-4607028 | Штуцер ввертной |
Загрузка ...
|
|
| 69 | 40-4607383 | Скоба |
Загрузка ...
|
|
| 69 | 40-4607383 | Скоба |
Загрузка ...
|
|
| 70 | 40-4607384 | Прокладка |
Загрузка ...
|
|
| 70 | 40-4607384 | Прокладка |
Загрузка ...
|
|
| 71 | Болт М8Х20 | Болт М8Х20 |
Загрузка ...
|
|
| 71 | Болт М8Х20 | Болт М8Х20 |
Загрузка ...
|
|
| 72 | Шайба 8 | Шайба 8 |
Загрузка ...
|
|
| 72 | Шайба 8 | Шайба 8 |
Загрузка ...
|
|
| 72 | Шайба 8 | Шайба 8 |
Загрузка ...
|
|
| 72 | Шайба 8 | Шайба 8 |
Загрузка ...
|
|
| 73 | 40-4607067 | Кронштейн масляного бака |
Загрузка ...
|
|
| 73 | 40-4607067 | Кронштейн масляного бака |
Загрузка ...
|
|
| 74 | Болт М10Х20 | Болт М10Х20 |
Загрузка ...
|
|
| 74 | Болт М10Х20 | Болт М10Х20 |
Загрузка ...
|
|
| 75 | Шайба 10 | Шайба 10 |
Загрузка ...
|
|
| 75 | Шайба 10 | Шайба 10 |
Загрузка ...
|
|
| 76 | Шайба 10 | Шайба 10 |
Загрузка ...
|
|
| 76 | Шайба 10 | Шайба 10 |
Загрузка ...
|
|
| 77 | Шайба 12 | Шайба 12 |
Загрузка ...
|
|
| 78 | Болт М12Х25 | Болт М12Х25 |
Загрузка ...
|
|
| 78 | Болт М12Х25 | Болт М12Х25 |
Загрузка ...
|
|
| 79 | 45-4607231 СБ | Кронштейн |
Загрузка ...
|
|
| 79 | 45-4607231 СБ | Кронштейн |
Загрузка ...
|
|
| 80 | 40-4607079 | Кронштейн |
Загрузка ...
|
|
| 81 | 40-4607093 | Планка |
Загрузка ...
|
|
| 82 | 40-4607074 | Прокладка |
Загрузка ...
|
|
| 82 | 40-4607074 | Прокладка |
Загрузка ...
|
|
| 83 | 40-4607018 | Прокладка |
Загрузка ...
|
|
| 83 | 40-4607018 | Прокладка |
Загрузка ...
|
|
| 84 | 40-4607033 | Шайба |
Загрузка ...
|
|
| 84 | 40-4607033 | Шайба |
Загрузка ...
|
|
| 85 | 40-4607037 | Болт зажимной |
Загрузка ...
|
|
| 85 | 40-4607037 | Болт зажимной |
Загрузка ...
|
|
| 86 | 40-4607035-Б СБ | Труба правого цилиндра |
Загрузка ...
|
|
| 86 | 40-4607100-Б СБ | Труба правого цилиндра |
Загрузка ...
|
|
| 87 | 40-4607030-БС5 | Труба правого цилиндра |
Загрузка ...
|
|
| 87 | 40-4607105-Б СБ | Труба правого цилиндра |
Загрузка ...
|
|
| 88 | 40-4607016 | Патрубок сливной |
Загрузка ...
|
|
| 88 | 40-4607016 | Патрубок сливной |
Загрузка ...
|
|
| 89 | 40-4607011 | Труба сливная |
Загрузка ...
|
|
| 90 | Болт М10Х16 | Болт М10Х16 |
Загрузка ...
|
|
| 90 | Болт М10Х16 | Болт М10Х16 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
Узнавайте первыми!
о новинках в отрасли, акциях магазина, новостях компании и многом другом!
Нажимая на кнопку “Подписаться”,
Вы соглашаетесь с
условиями обработки персональных данных
