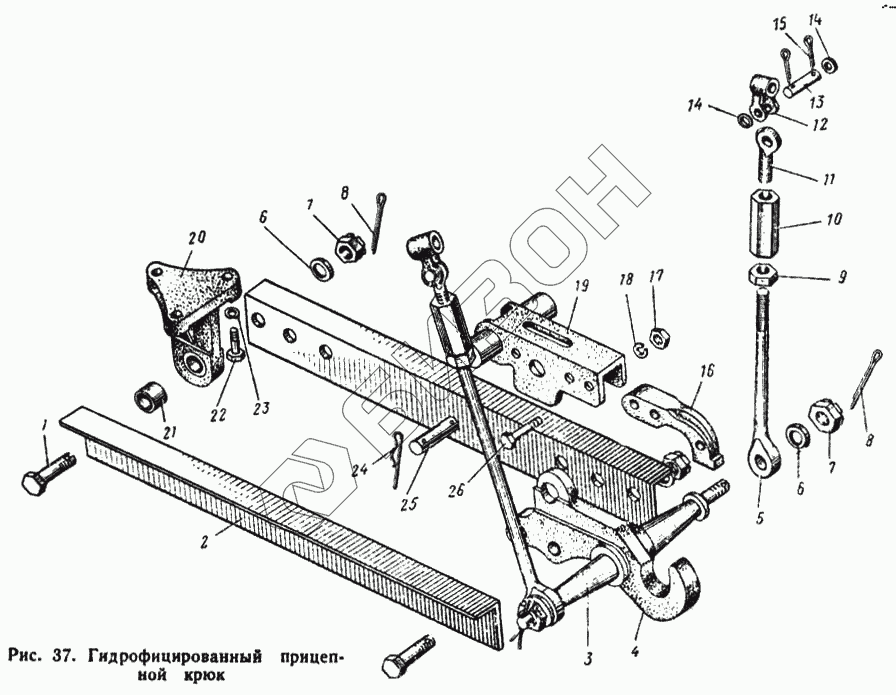

Графический каталог запасных частей к технике: ЮМЗ-6Л. Гидрофицированный прицепной крюк
1
2
3
4
5
6
6
7
7
8
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 40-2807018 СБ | 40-2807018 СБ | Крюк |
Загрузка ...
|
|
| 40-4605107 | 40-4605107 | Втулка |
Загрузка ...
|
|
| 40-2807050-А СБ | 40-2807050-А СБ | Тяга крюка |
Загрузка ...
|
|
| 40-4605061-А3 | 40-4605061-А3 | Палец наружного рычага |
Загрузка ...
|
|
| 45-2807020 СБ | 45-2807020 СБ | Крюк гидрофицированный |
Загрузка ...
|
|
| 40-2807010-Б СБ | 40-2807010-Б СБ | Крюк гидрофицированный |
Загрузка ...
|
|
| 40-2807018 СБ | 40-2807018 СБ | Крюк |
Загрузка ...
|
|
| 1 | 40-2807013-В | Болт крюка |
Загрузка ...
|
|
| 2 | 40-2807012-В | Тяга крюка |
Загрузка ...
|
|
| 3 | 40-2807016-Б | Ось крюка |
Загрузка ...
|
|
| 4 | 40-2807011-Б | Крюк |
Загрузка ...
|
|
| 5 | 40-2807051-Б | Тяга крюка |
Загрузка ...
|
|
| 6 | Шайба 20 | Шайба 20 |
Загрузка ...
|
|
| 7 | Гайка М20 | Гайка М20 |
Загрузка ...
|
|
| 8 | Шплинт 4Х36 | Шплинт 4Х36 |
Загрузка ...
|
|
| 9 | 40-4605091 | Контргайка |
Загрузка ...
|
|
| 10 | А62042-Б | Стяжка раскоса |
Загрузка ...
|
|
| 11 | 40-4605031 | Винт раскоса верхний |
Загрузка ...
|
|
| 12 | А62013-А2 | Шарнир раскоса |
Загрузка ...
|
|
| 13 | 40-4605062 | Палец раскоса |
Загрузка ...
|
|
| 14 | Шайба 18 | Шайба 18 |
Загрузка ...
|
|
| 15 | Шплинт 6,3Х36 | Шплинт 6,3Х36 |
Загрузка ...
|
|
| 16 | 40-2807043 | Упор крюка |
Загрузка ...
|
|
| 17 | Гайка М16 | Гайка М16 |
Загрузка ...
|
|
| 18 | Шайба 16 | Шайба 16 |
Загрузка ...
|
|
| 19 | 40-2807040-Б СБ | Кронштейн упора |
Загрузка ...
|
|
| 20 | 40-2807015-Б | Кронштейн |
Загрузка ...
|
|
| 21 | 40-2807017 | Втулка |
Загрузка ...
|
|
| 22 | Болт М18Х50 | Болт М18Х50 |
Загрузка ...
|
|
| 23 | Шайба 18 | Шайба 18 |
Загрузка ...
|
|
| 24 | 15.62.059 | Шплинт |
Загрузка ...
|
|
| 25 | 40-2807014-Б | Палец кронштейна упора |
Загрузка ...
|
|
| 26 | Болт М16Х75 | Болт М16Х75 |
Загрузка ...
|
|
| 26 | Болт М16Х75 | Болт М16Х75 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
