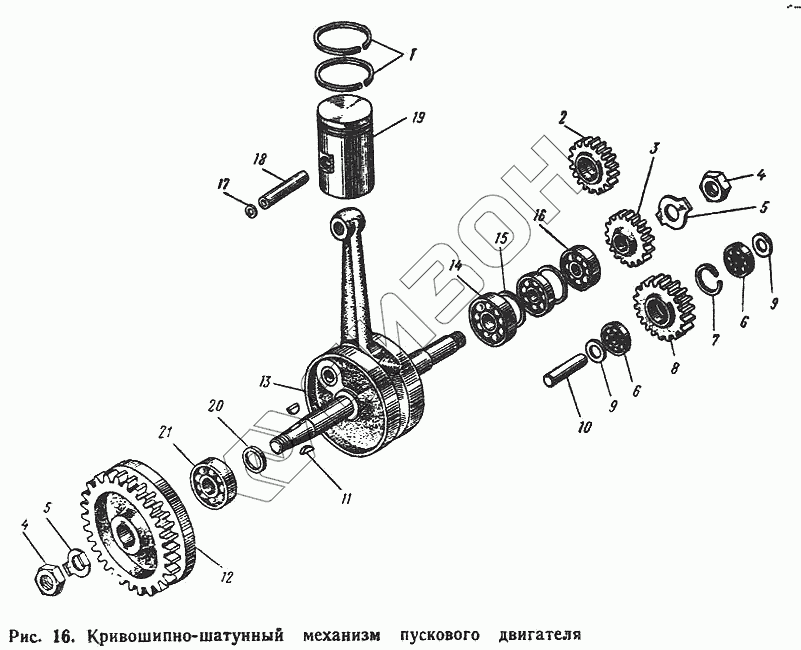

Графический каталог запасных частей к технике: ЮМЗ-6Л. Кривошипно-шатунный механизм пускового двигателя
1
2
3
4
4
5
5
6
6
7
8
9
9
10
11
12
13
14
15
16
17
18
18
18
18
19
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Д24-С06-А | Д24-С06-А | Поршень в сборе |
Загрузка ...
|
|
| Д24-С06 | Д24-С06 | Поршень в сборе |
Загрузка ...
|
|
| Д24-С32-Р2 | Д24-С32-Р2 | Поршень со стопорным кольцом в сборе |
Загрузка ...
|
|
| Д24-С32-Р1 | Д24-С32-Р1 | Поршень со стопорным кольцом в сборе |
Загрузка ...
|
|
| Д24-С32 | Д24-С32 | Поршень со стопорный кольцом |
Загрузка ...
|
|
| Д24-С32 | Д24-С32 | Поршень со стопорный кольцом |
Загрузка ...
|
|
| Д24-С06-АР2 | Д24-С06-АР2 | Поршень в сборе |
Загрузка ...
|
|
| Д24-С06-АР1 | Д24-С06-АР1 | Поршень в сборе |
Загрузка ...
|
|
| 1 | Д24-127-А | Кольцо поршневое |
Загрузка ...
|
|
| 2 | Д24-075-А | Шестерня привода магнето |
Загрузка ...
|
|
| 3 | Д24-019-В | Шестерня коленчатого вале |
Загрузка ...
|
|
| 4 | Д24-047-А | Гайка маховика |
Загрузка ...
|
|
| 5 | Д24-046-А | Шайба замковая |
Загрузка ...
|
|
| 6 | Подшипник 202 ГОСТ 8338-57 | Подшипник 202 ГОСТ 8338-57 |
Загрузка ...
|
|
| 7 | Д24-078 | Кольцо стопорное |
Загрузка ...
|
|
| 8 | Д24-20-Б | Шестерня паразитная |
Загрузка ...
|
|
| 9 | Д24-077 | Шайба |
Загрузка ...
|
|
| 10 | Д24-22-А | Палец паразитной шестерни |
Загрузка ...
|
|
| 11 | Шпонка 5Х9 | Шпонка 5Х9 |
Загрузка ...
|
|
| 12 | 75.24.104-3Г | Маховик |
Загрузка ...
|
|
| 13 | Д24-С20-Б СБ | Коленчатый вал в сборе |
Загрузка ...
|
|
| 14 | Подшипник 2206 | Подшипник 2206 |
Загрузка ...
|
|
| 15 | Б52 | Кольцо стопорное |
Загрузка ...
|
|
| 16 | Подшипник 205 ГОСТ 8338-57 | Подшипник 205 ГОСТ 8338-57 |
Загрузка ...
|
|
| 17 | Д24-С28 | Кольцо поршневого пальца |
Загрузка ...
|
|
| 18 | Д24-026-А1 | Палец поршня |
Загрузка ...
|
|
| 18 | Д24-026-А2 | Палец поршня |
Загрузка ...
|
|
| 18 | Д24-026-АР1 | Палец поршня |
Загрузка ...
|
|
| 18 | Д24-26-А | Палец поршня |
Загрузка ...
|
|
| 19 | Д24-023-Г | Поршень |
Загрузка ...
|
|
| 19 | Д24-023-ГР1 | Поршень |
Загрузка ...
|
|
| 19 | Д24-023-ГР2 | Поршень |
Загрузка ...
|
|
| 20 | Д24-070-А | Шайба дистанционная |
Загрузка ...
|
|
| 21 | Подшипник 102206 | Подшипник 102206 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
