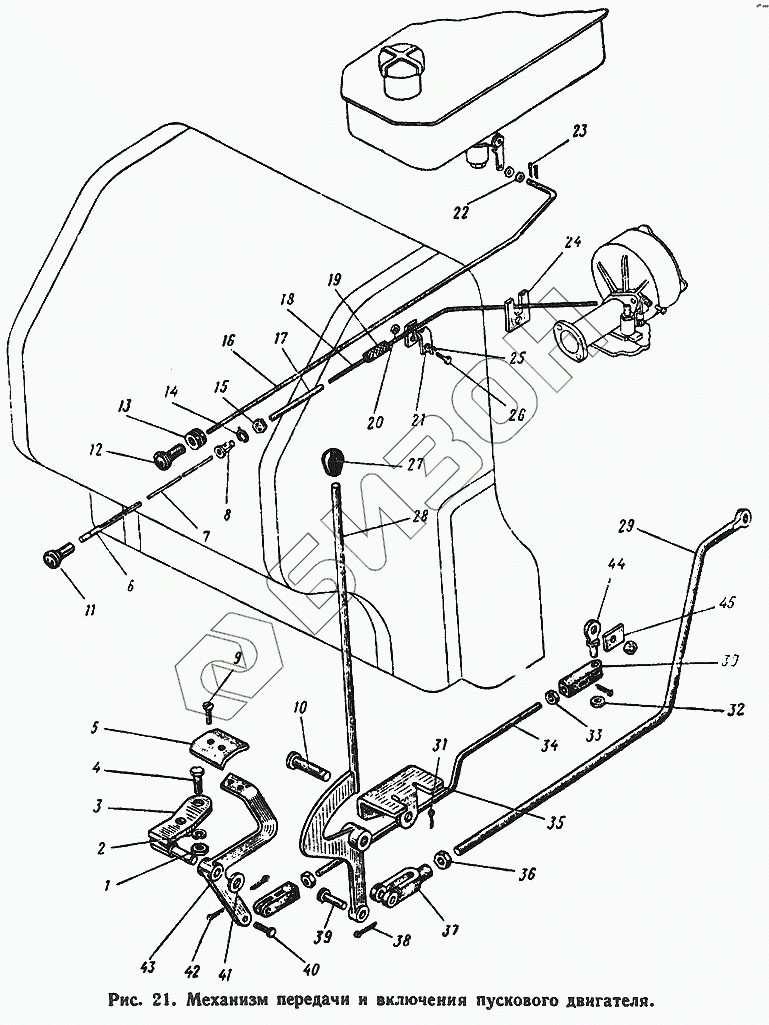

Графический каталог запасных частей к технике: ЮМЗ-6Л. Механизм передачи включения пускового двигателя
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 45-1024190 СБ | 45-1024190 СБ | Оболочка с трубкой |
Загрузка ...
|
|
| 45-1024010 СБ | 45-1024010 СБ | Запуск двигателя с места водителя |
Загрузка ...
|
|
| 45-1024130-А СБ | 45-1024130-А СБ | Тяга стартера |
Загрузка ...
|
|
| 45-1024160 СБ | 45-1024160 СБ | Тяга воздушной заслонки карбюратора |
Загрузка ...
|
|
| Тяга воздушной заслонки карбюратора | Тяга воздушной заслонки карбюратора | Тяга воздушной заслонки карбюратора |
Загрузка ...
|
|
| 45-1024020 СБ | 45-1024020 СБ | Тяга включения муфты |
Загрузка ...
|
|
| 45-1024180 СБ | 45-1024180 СБ | Рукоятка |
Загрузка ...
|
|
| 45-1024100 СБ | 45-1024100 СБ | Педаль стартера |
Загрузка ...
|
|
| 45-1024090 СБ | 45-1024090 СБ | Педаль стартера |
Загрузка ...
|
|
| 45-1024170 СБ | 45-1024170 СБ | Рукоятка с тягой |
Загрузка ...
|
|
| 1 | Гайка М10 | Гайка М10 |
Загрузка ...
|
|
| 2 | Шайба 10 | Шайба 10 |
Загрузка ...
|
|
| 3 | 45-1024120 | Кронштейн педали |
Загрузка ...
|
|
| 4 | Болт М10Х25 | Болт М10Х25 |
Загрузка ...
|
|
| 5 | 45-1108001 | Накладка |
Загрузка ...
|
|
| 6 | 45-1024181 | Стержень |
Загрузка ...
|
|
| 7 | 45-1024171 | Тяга |
Загрузка ...
|
|
| 8 | 45-1024191 | Штуцер |
Загрузка ...
|
|
| 9 | Винт М6Х16 | Винт М6Х16 |
Загрузка ...
|
|
| 10 | 45-3522013 | Ось |
Загрузка ...
|
|
| 11 | 45-1024182 | Ручка |
Загрузка ...
|
|
| 12 | 45-1024182 | Ручка |
Загрузка ...
|
|
| 13 | 36-3723024 | Втулка |
Загрузка ...
|
|
| 14 | Шайба 12 | Шайба 12 |
Загрузка ...
|
|
| 15 | Гайка 2М12 | Гайка 2М12 |
Загрузка ...
|
|
| 16 | 45-1024017 | Тяга |
Загрузка ...
|
|
| 17 | 45-1024192 | Трубка |
Загрузка ...
|
|
| 18 | 45-1024193 | Оболочка тяги |
Загрузка ...
|
|
| 19 | 40-3723062 | Прокладка |
Загрузка ...
|
|
| 20 | Гайка 2М6 | Гайка 2М6 |
Загрузка ...
|
|
| 21 | 45-8204016 | Кронштейн оси козырька |
Загрузка ...
|
|
| 22 | Шайба 6 | Шайба 6 |
Загрузка ...
|
|
| 23 | Шплинт 2Х16 | Шплинт 2Х16 |
Загрузка ...
|
|
| 24 | 45-1024194 | Кронштейн |
Загрузка ...
|
|
| 25 | Шайба 6 | Шайба 6 |
Загрузка ...
|
|
| 26 | Болт М6Х16 | Болт М6Х16 |
Загрузка ...
|
|
| 27 | 50-4607107 | Рукоятка |
Загрузка ...
|
|
| 28 | 45-1024040 СБ | Рычаг |
Загрузка ...
|
|
| 29 | 45-1024030 | Тяга включения муфты |
Загрузка ...
|
|
| 30 | 45-1108042 | Вилка |
Загрузка ...
|
|
| 31 | 45-1024160 СБ | Тяга воздушной заслонки карбюратора |
Загрузка ...
|
|
| 32 | Шайба 8 | Шайба 8 |
Загрузка ...
|
|
| 33 | Гайка М8 | Гайка М8 |
Загрузка ...
|
|
| 34 | 45-1024131-А | Тяга |
Загрузка ...
|
|
| 35 | 45-1024014-А | Кронштейн |
Загрузка ...
|
|
| 36 | Гайка М12 | Гайка М12 |
Загрузка ...
|
|
| 37 | 36-3503036-А | Вилка тяги регулировочная |
Загрузка ...
|
|
| 38 | Шплинт 3,2Х20 | Шплинт 3,2Х20 |
Загрузка ...
|
|
| 39 | Палец 12Х32 | Палец 12Х32 |
Загрузка ...
|
|
| 40 | Палеи 8Х22 | Палеи 8Х22 |
Загрузка ...
|
|
| 41 | Шайба 12 | Шайба 12 |
Загрузка ...
|
|
| 42 | Шплинт 2Х16 | Шплинт 2Х16 |
Загрузка ...
|
|
| 42 | Шплинт 2Х16 | Шплинт 2Х16 |
Загрузка ...
|
|
| 43 | 45-1024110 СБ | Педаль стартера |
Загрузка ...
|
|
| 44 | Д25-095 | Рычаг стартера |
Загрузка ...
|
|
| 45 | Д25-096 | Шайба замковая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
