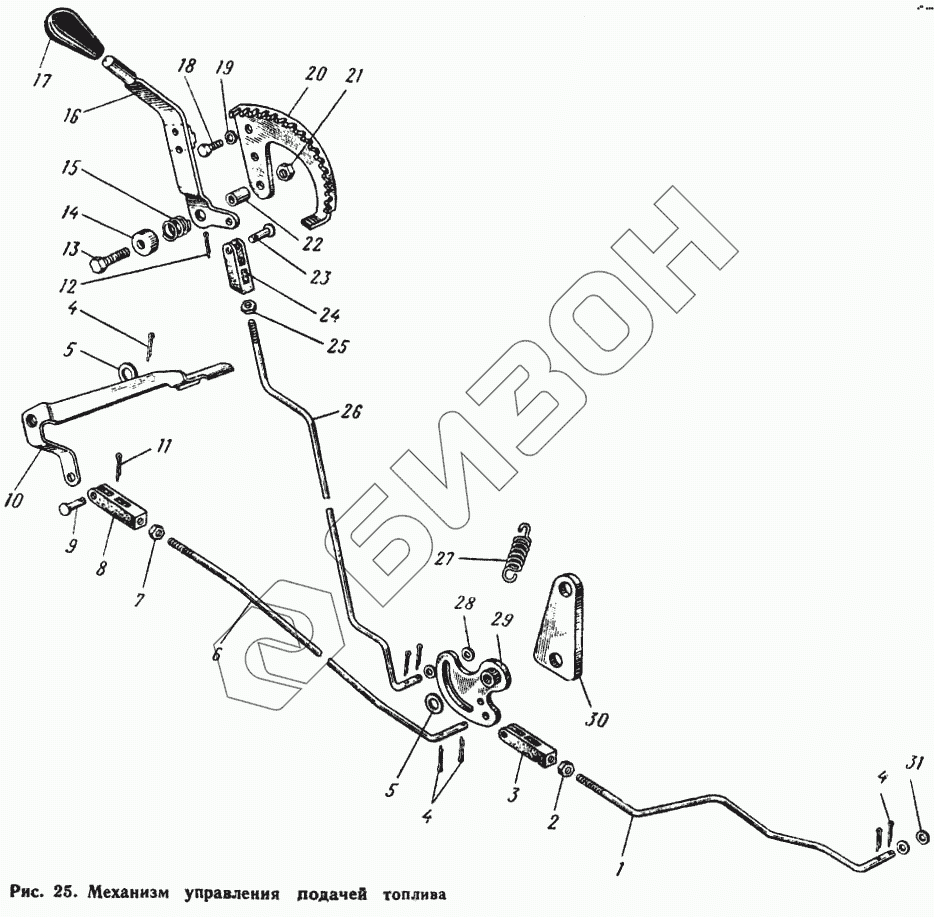

Графический каталог запасных частей к технике: ЮМЗ-6Л. Механизм управления подачей топлива
1
2
3
4
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 45-1108250 СБ | 45-1108250 СБ | Сектор |
Загрузка ...
|
|
| 45-1108220 СБ | 45-1108220 СБ | Рычаг с тягами и сектором |
Загрузка ...
|
|
| 45-1108130 СБ | 45-1108130 СБ | Тяга передняя |
Загрузка ...
|
|
| 45-1108150-Б СБ | 45-1108150-Б СБ | Тяга задняя |
Загрузка ...
|
|
| 45-1108040-Б СБ | 45-1108040-Б СБ | Тяга верхняя |
Загрузка ...
|
|
| 45-1108250 СБ | 45-1108250 СБ | Сектор |
Загрузка ...
|
|
| 1 | 45-1108131 | Тяга передняя |
Загрузка ...
|
|
| 2 | Гайка 2М8 | Гайка 2М8 |
Загрузка ...
|
|
| 3 | 45-1108042 | Вилка |
Загрузка ...
|
|
| 4 | Шплинт 3,2Х20 | Шплинт 3,2Х20 |
Загрузка ...
|
|
| 5 | Шайба 12 | Шайба 12 |
Загрузка ...
|
|
| 6 | 45-1108169-Б | Тяга задняя |
Загрузка ...
|
|
| 7 | Гайка 2М8 | Гайка 2М8 |
Загрузка ...
|
|
| 8 | 45-1108042 | Вилка |
Загрузка ...
|
|
| 9 | Палец 8Х22 | Палец 8Х22 |
Загрузка ...
|
|
| 10 | 45-1108010-Б СБ | Педаль |
Загрузка ...
|
|
| 11 | Шплинт 3,2Х20 | Шплинт 3,2Х20 |
Загрузка ...
|
|
| 12 | Шплинт 3,2Х20 | Шплинт 3,2Х20 |
Загрузка ...
|
|
| 13 | Болт М10Х30 | Болт М10Х30 |
Загрузка ...
|
|
| 14 | 45-1108252 | Колпачок |
Загрузка ...
|
|
| 15 | 45-1108253 | Пружина |
Загрузка ...
|
|
| 16 | 45-1108260 СБ | Рукоятка |
Загрузка ...
|
|
| 17 | 16-143-4 | Рукоятка |
Загрузка ...
|
|
| 17 | 50-4607107 | Рукоятка |
Загрузка ...
|
|
| 18 | Болт М8Х16 | Болт М8Х16 |
Загрузка ...
|
|
| 19 | Шайба 8 | Шайба 8 |
Загрузка ...
|
|
| 20 | 45-1108270 СБ | Сектор |
Загрузка ...
|
|
| 21 | Гайка М10 | Гайка М10 |
Загрузка ...
|
|
| 22 | 45-1108254 | Втулка |
Загрузка ...
|
|
| 23 | Палец 8Х22 | Палец 8Х22 |
Загрузка ...
|
|
| 24 | 45-1108042 | Вилка |
Загрузка ...
|
|
| 25 | Гайка 2М8 | Гайка 2М8 |
Загрузка ...
|
|
| 26 | 45-1108041-Б | Тяга верхняя |
Загрузка ...
|
|
| 27 | 45-1108002 | Пружина |
Загрузка ...
|
|
| 28 | Шайба 8 | Шайба 8 |
Загрузка ...
|
|
| 29 | 45-1108030-А СБ | Рычаг |
Загрузка ...
|
|
| 30 | 45-1108222 | Планка |
Загрузка ...
|
|
| 31 | Шайба 8 | Шайба 8 |
Загрузка ...
|
|
| 31 | Шайба 8 | Шайба 8 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
