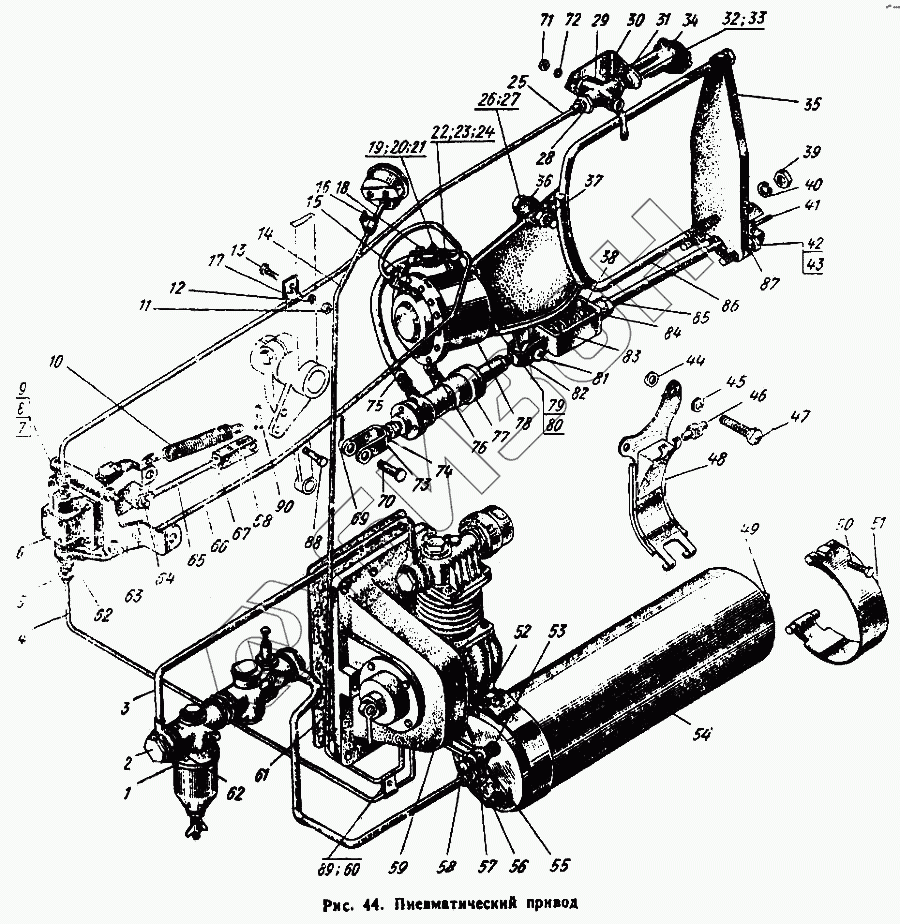

Графический каталог запасных частей к технике: ЮМЗ-6Л. Пневматический привод
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
90
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 45-3513005 | 45-3513005 | Баллон |
Загрузка ...
|
|
| 45-3513005 СБ | 45-3513005 СБ | Баллон |
Загрузка ...
|
|
| 45-3512020 | 45-3512020 | Головка с краном и крон штейном |
Загрузка ...
|
|
| 45-3521020 СБ | 45-3521020 СБ | Головка с краном и кронштейном |
Загрузка ...
|
|
| 45-3505050 СБ | 45-3505050 СБ | Клапан усилителя с вилками и штуцерами |
Загрузка ...
|
|
| 45-3505050 СБ | 45-3505050 СБ | Клапан усилителя с вилками и штуцерами |
Загрузка ...
|
|
| 45-3522050 СБ | 45-3522050 СБ | Кран тормозной |
Загрузка ...
|
|
| ПГК-12Х32 | ПГК-12Х32 | Палец 12Х32 |
Загрузка ...
|
|
| 45-3505015 СБ | 45-3505015 СБ | Пневмопривод к тормозам прицепа |
Загрузка ...
|
|
| 45-3505015 СБ | 45-3505015 СБ | Пневмопривод к тормозам прицепа |
Загрузка ...
|
|
| 787-3505092 | 787-3505092 | Пружина фиксатора |
Загрузка ...
|
|
| 787-3505088-А | 787-3505088-А | Седло |
Загрузка ...
|
|
| 787-3505086 СБ | 787-3505086 СБ | Седло и фиксатор главного цилиндра тормоза |
Загрузка ...
|
|
| 43-3504030 СБ | 43-3504030 СБ | Седло с планкой |
Загрузка ...
|
|
| 45-3504030 СБ | 45-3504030 СБ | Седло с планкой |
Загрузка ...
|
|
| 45-3505020 СБ | 45-3505020 СБ | Толкатель поршня |
Загрузка ...
|
|
| 45-3505090 СБ | 45-3505090 СБ | Трубопровод клапан тормозная камера |
Загрузка ...
|
|
| 45-3505080-Б1 СБ | 45-3505080-Б1 СБ | Трубопровод тормозной кран-клапан |
Загрузка ...
|
|
| 45-3522060 СБ | 45-3522060 СБ | Тяга |
Загрузка ...
|
|
| 45-3522000 СБ | 45-3522000 СБ | Установка тормозного крана |
Загрузка ...
|
|
| 45-3505091 | 45-3505091 | Штифт |
Загрузка ...
|
|
| 1 | 45-3512010 | Регулятор давления со стаканом отбора воздуха |
Загрузка ...
|
|
| 2 | 45-3506004 | Болт специальный |
Загрузка ...
|
|
| 3 | 45-3506100 СБ | Трубопровод |
Загрузка ...
|
|
| 4 | 45-3506070-Б СБ | Трубопровод |
Загрузка ...
|
|
| 5 | 45-3506007 | Штуцер |
Загрузка ...
|
|
| 6 | 7916-300-0000 СБ | Кран тормозной |
Загрузка ...
|
|
| 7 | БП-10Х100 | Болт М10Х100 |
Загрузка ...
|
|
| 8 | ГПШ-М10 | Гайка М10 |
Загрузка ...
|
|
| 9 | ШП-10 | Шайба 10 |
Загрузка ...
|
|
| 10 | 45-3522001 | Пружина |
Загрузка ...
|
|
| 11 | Гайка М8 | Гайка М8 |
Загрузка ...
|
|
| 12 | Шайба 8 | Шайба 8 |
Загрузка ...
|
|
| 13 | Болт М8Х16 | Болт М8Х16 |
Загрузка ...
|
|
| 14 | 45-3506050 СБ | Трубопровод манометра воздуха |
Загрузка ...
|
|
| 15 | 45-3505081 | Шланг соединительный |
Загрузка ...
|
|
| 16 | 40-3723062 | Прокладка |
Загрузка ...
|
|
| 17 | ХПО-14Х27Х10 | Хомут 14Х27Х10 |
Загрузка ...
|
|
| 18 | ХС-18 | Хомутик стяжной универсальный |
Загрузка ...
|
|
| 19 | Болт М8Х30 | Болт М8Х30 |
Загрузка ...
|
|
| 20 | Гайка М8 | Гайка М8 |
Загрузка ...
|
|
| 21 | Шайба 8 | Шайба 8 |
Загрузка ...
|
|
| 22 | 45-3505042 | Кронштейн шлангов |
Загрузка ...
|
|
| 23 | 45-3505043 | Прижим |
Загрузка ...
|
|
| 24 | Болт 3М14Х5 | Болт 3М14Х5 |
Загрузка ...
|
|
| 25 | 45-3506080-Б СБ | Трубопровод |
Загрузка ...
|
|
| 26 | 45-3505041 | Ось |
Загрузка ...
|
|
| 27 | ТШУ-1/8"Х90 | Масленка II-А-90 |
Загрузка ...
|
|
| 28 | 45-3521023 | Ниппель конечный |
Загрузка ...
|
|
| 29 | 200-3520010 | Кран разобщительный |
Загрузка ...
|
|
| 30 | 45-3521030 | Кронштейн |
Загрузка ...
|
|
| 31 | 45-3521028 | Штуцер |
Загрузка ...
|
|
| 32 | Шайба 22 | Шайба 22 |
Загрузка ...
|
|
| 33 | Гайка М22 | Гайка М22 |
Загрузка ...
|
|
| 34 | 200-3521010-Г | Головка соединительная |
Загрузка ...
|
|
| 35 | 40-3508019-А | Планка |
Загрузка ...
|
|
| 36 | 45-3505044-Б | Рычаг |
Загрузка ...
|
|
| 37 | Гайка М20 | Гайка М20 |
Загрузка ...
|
|
| 38 | 45-3504023 | Стакан пружины |
Загрузка ...
|
|
| 39 | Гайка М16 | Гайка М16 |
Загрузка ...
|
|
| 40 | Шайба 16 | Шайба 16 |
Загрузка ...
|
|
| 41 | 45-3505022 | Толкатель поршня |
Загрузка ...
|
|
| 42 | Болт М10Х30 | Болт М10Х30 |
Загрузка ...
|
|
| 43 | Шайба 10 | Шайба 10 |
Загрузка ...
|
|
| 44 | 45-3506013 | Шайба |
Загрузка ...
|
|
| 45 | Шайба 14 | Шайба 14 |
Загрузка ...
|
|
| 46 | 45-3506016 | Палец |
Загрузка ...
|
|
| 47 | Болт М14Х65 | Болт М14Х65 |
Загрузка ...
|
|
| 48 | 45-3506110 СБ | Кронштейн задний |
Загрузка ...
|
|
| 49 | Пробка КГ 3/8" | Пробка КГ 3/8" |
Загрузка ...
|
|
| 50 | Болт М10Х75 | Болт М10Х75 |
Загрузка ...
|
|
| 51 | 45-3506130 СБ | Лента стяжная |
Загрузка ...
|
|
| 52 | 45-3506120 СБ | Кронштейн передний |
Загрузка ...
|
|
| 53 | 45-3506002 | Штуцер |
Загрузка ...
|
|
| 54 | 45-3513010 СБ | Баллон |
Загрузка ...
|
|
| 55 | Д18-055А | Кольцо уплотнительное |
Загрузка ...
|
|
| 56 | Кран КР 21/4" | Кран КР 21/4" |
Загрузка ...
|
|
| 57 | 45-3506005 | Штуцер |
Загрузка ...
|
|
| 58 | 45-3506015 | Болт специальный |
Загрузка ...
|
|
| 59 | 45-3509010 СБ | Компрессор с механизмом отклонения |
Загрузка ...
|
|
| 60 | 45-3506006 | Хомут |
Загрузка ...
|
|
| 61 | 36-1701455 | Прокладка крышки люка |
Загрузка ...
|
|
| 62 | 45-3512013 | Шайба |
Загрузка ...
|
|
| 63 | 45-3522051 | Кронштейн |
Загрузка ...
|
|
| 64 | Шплинт 2Х16 | Шплинт 2Х16 |
Загрузка ...
|
|
| 65 | 45-3522061 | Тяга |
Загрузка ...
|
|
| 66 | 45-3505085-Б1 СБ | Трубопровод |
Загрузка ...
|
|
| 67 | Гайка М8 | Гайка М8 |
Загрузка ...
|
|
| 68 | 45-1108042 | Вилка |
Загрузка ...
|
|
| 69 | Ш-3,2Х20 | Шплинт 3,2Х20 |
Загрузка ...
|
|
| 70 | Нормаль МТЗ-ОГК | Нормаль МТЗ-ОГК |
Загрузка ...
|
|
| 71 | Гайка М10 | Гайка М10 |
Загрузка ...
|
|
| 72 | Шайба 10 | Шайба 10 |
Загрузка ...
|
|
| 73 | 36-3503036-А | Вилка тяги регулировочная |
Загрузка ...
|
|
| 74 | Гайка М12 | Гайка М12 |
Загрузка ...
|
|
| 75 | 45-3505082 СБ | Трубопровод |
Загрузка ...
|
|
| 76 | 45-3505053 | Ниппель |
Загрузка ...
|
|
| 77 | 45-3505060 СБ | Клапан усилителя |
Загрузка ...
|
|
| 78 | 45-3519010 СБ | Камера тормозная |
Загрузка ...
|
|
| 79 | Болт М12Х45 | Болт М12Х45 |
Загрузка ...
|
|
| 80 | Шайба 12 | Шайба 12 |
Загрузка ...
|
|
| 81 | 45-3522013 | Ось |
Загрузка ...
|
|
| 82 | 45-3505051 | Вилка клапана |
Загрузка ...
|
|
| 83 | 45-3504024 | Упор |
Загрузка ...
|
|
| 84 | 50-1602032 | Пружина |
Загрузка ...
|
|
| 85 | Гайка М16 | Гайка М16 |
Загрузка ...
|
|
| 86 | 45-3505070 СБ | Кронштейн |
Загрузка ...
|
|
| 87 | 787-3505090-А | Фиксатор |
Загрузка ...
|
|
| 88 | ПГК-8Х22 | Палец 8Х22 нормаль МТЗ ОГК |
Загрузка ...
|
|
| 89 | 36-1104014 | Трубка изоляционная |
Загрузка ...
|
|
| 90 | Шплинт 3,2Х20 | Шплинт 3,2Х20 |
Загрузка ...
|
|
| 90 | Ш-3,2Х20 | Шплинт 3,2Х20 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
