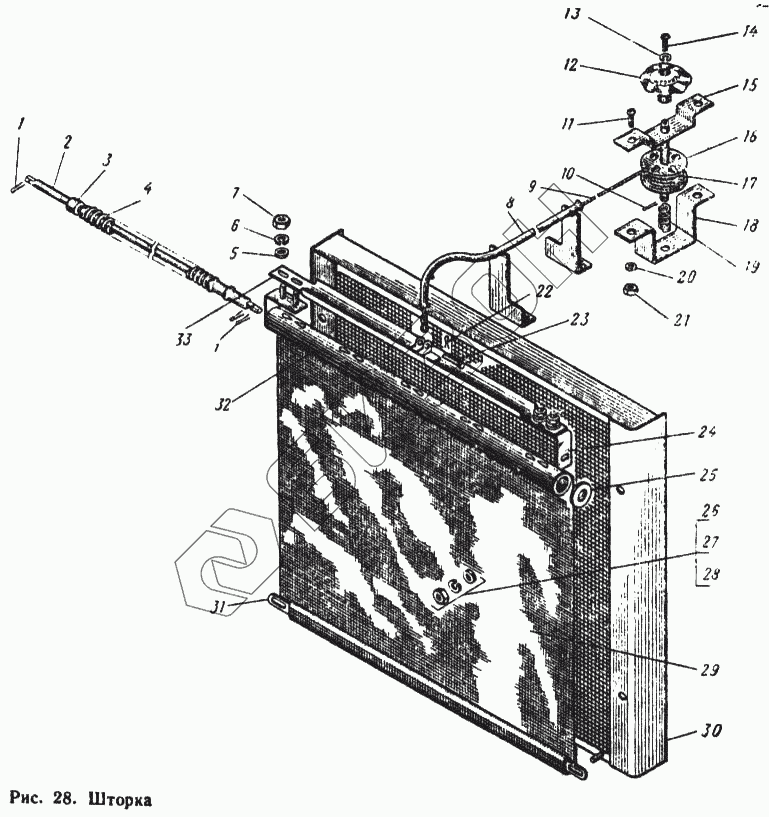

Графический каталог запасных частей к технике: ЮМЗ-6Л. Шторка
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 45-1310030 СБ | 45-1310030 СБ | Стержень |
Загрузка ...
|
|
| 45-1310110 СБ | 45-1310110 СБ | Блок управления шторкой |
Загрузка ...
|
|
| 45-1310008 СБ | 45-1310008 СБ | Шторка с управлением |
Загрузка ...
|
|
| 45-1310008 СБ | 45-1310008 СБ | Шторка с управлением |
Загрузка ...
|
|
| 45-1310020 СБ | 45-1310020 СБ | Стержень со шторкой |
Загрузка ...
|
|
| 45-1310010 СБ | 45-1310010 СБ | Шторка в сборе |
Загрузка ...
|
|
| 1 | Шплинт 2Х12 | Шплинт 2Х12 |
Загрузка ...
|
|
| 1 | Шплинт 2Х12 | Шплинт 2Х12 |
Загрузка ...
|
|
| 2 | 45-1310060 СБ | Стержень с наконечником |
Загрузка ...
|
|
| 3 | 45-1310032 | Наконечник пружины |
Загрузка ...
|
|
| 4 | 45-1310033 | Пружина |
Загрузка ...
|
|
| 5 | Шайба 8 | Шайба 8 |
Загрузка ...
|
|
| 6 | Шайба 8 | Шайба 8 |
Загрузка ...
|
|
| 7 | Гайка 2М8 | Гайка 2М8 |
Загрузка ...
|
|
| 8 | 45-1310070 СБ | Трубка направляющая |
Загрузка ...
|
|
| 9 | 45-1310120 СБ | Трос управления |
Загрузка ...
|
|
| 10 | Шплинт 2Х16 | Шплинт 2Х16 |
Загрузка ...
|
|
| 11 | Винт М6Х16 | Винт М6Х16 |
Загрузка ...
|
|
| 12 | 45-1310115 | Рукоятка |
Загрузка ...
|
|
| 13 | Шайба 5 | Шайба 5 |
Загрузка ...
|
|
| 14 | Винт М5Х12 | Винт М5Х12 |
Загрузка ...
|
|
| 15 | 45-1310112 | Планка стопорная |
Загрузка ...
|
|
| 16 | 45-1310150 СБ | Барабан |
Загрузка ...
|
|
| 17 | 45-1310114 | Трубка контровочная |
Загрузка ...
|
|
| 18 | 45-1310111 | Скоба |
Загрузка ...
|
|
| 19 | 45-1310113 | Пружина |
Загрузка ...
|
|
| 20 | Шайба 6 | Шайба 6 |
Загрузка ...
|
|
| 21 | Ганка М6 | Ганка М6 |
Загрузка ...
|
|
| 22 | Шплинт 1,5Х12 | Шплинт 1,5Х12 |
Загрузка ...
|
|
| 23 | 40-6003078 | Палец |
Загрузка ...
|
|
| 24 | 60-1310050 СБ | Угольник в сборе |
Загрузка ...
|
|
| 25 | Шайба 8 | Шайба 8 |
Загрузка ...
|
|
| 26 | Шайба 8 | Шайба 8 |
Загрузка ...
|
|
| 27 | Шайба 8 | Шайба 8 |
Загрузка ...
|
|
| 28 | Гайка М8 | Гайка М8 |
Загрузка ...
|
|
| 29 | 45-1310021 | Шторка |
Загрузка ...
|
|
| 30 | 45-1310200 СБ | Сетка радиатора защитная |
Загрузка ...
|
|
| 31 | 60-1310016 | Планка стяжная |
Загрузка ...
|
|
| 32 | 45-1310040 СБ | Барабан в сборе |
Загрузка ...
|
|
| 33 | 45-1310080-Б СБ | Планка в сборе |
Загрузка ...
|
