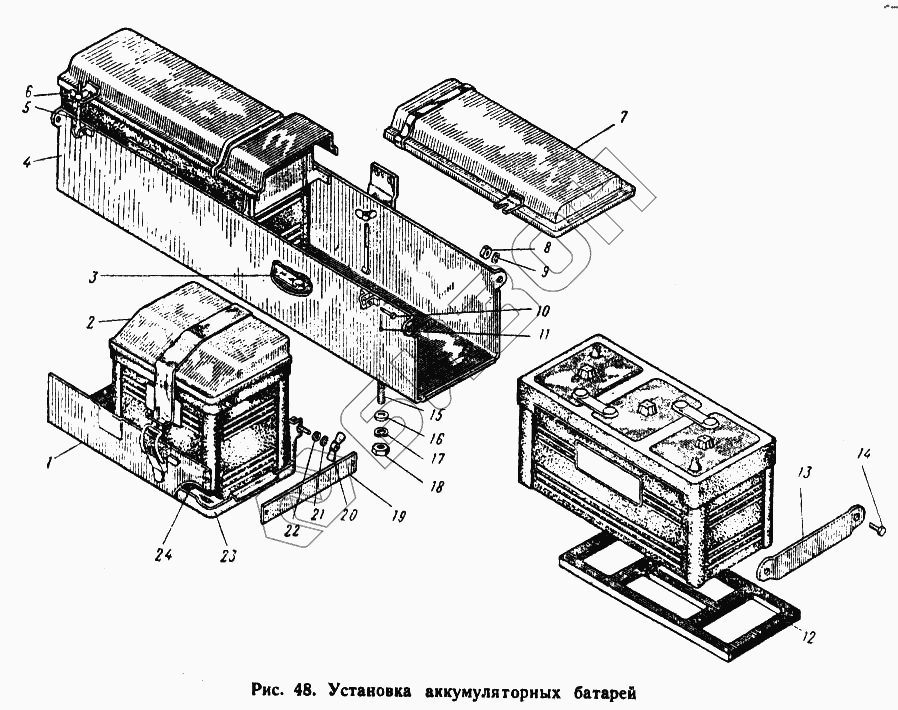

Графический каталог запасных частей к технике: ЮМЗ-6Л. Установка аккумуляторной батареи
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 45-3703005 СБ | 45-3703005 СБ | Установка аккумуляторных батарей |
Загрузка ...
|
|
| 45А-3703005 СБ | 45А-3703005 СБ | Установка аккумуляторной батареи |
Загрузка ...
|
|
| 1 | 45А-3703050 СБ | Ящик аккумуляторной батареи |
Загрузка ...
|
|
| 1 | 45А-3703020 СБ | Ящик батареи |
Загрузка ...
|
|
| 2 | 45А-3703042-Б | Крышка |
Загрузка ...
|
|
| 3 | 40-3703126 | Пластина замковая |
Загрузка ...
|
|
| 4 | 45-3703020 СБ | Ящик аккумуляторных батарей |
Загрузка ...
|
|
| 5 | 40-3703047 | Шпилька |
Загрузка ...
|
|
| 6 | Гайка М8 | Гайка М8 |
Загрузка ...
|
|
| 7 | 45-3703060 СБ | Крышка |
Загрузка ...
|
|
| 8 | Гайка 2М8 | Гайка 2М8 |
Загрузка ...
|
|
| 9 | Шайба 8 | Шайба 8 |
Загрузка ...
|
|
| 10 | 40-6003078 | Палец |
Загрузка ...
|
|
| 11 | Шплинт 1,5Х12 | Шплинт 1,5Х12 |
Загрузка ...
|
|
| 12 | 40-3703052-Б | Прокладка |
Загрузка ...
|
|
| 13 | 40-3703044-В | Планка крепления |
Загрузка ...
|
|
| 14 | Болт М8Х20 | Болт М8Х20 |
Загрузка ...
|
|
| 15 | Болт М12Х25 | Болт М12Х25 |
Загрузка ...
|
|
| 16 | Шайба 12 | Шайба 12 |
Загрузка ...
|
|
| 17 | Шайба 12 | Шайба 12 |
Загрузка ...
|
|
| 18 | Гайка 2М12 | Гайка 2М12 |
Загрузка ...
|
|
| 19 | 45А-3703066 | Планка крепления |
Загрузка ...
|
|
| 20 | Гайка М8 | Гайка М8 |
Загрузка ...
|
|
| 21 | Шайба 8 | Шайба 8 |
Загрузка ...
|
|
| 22 | Шайба 8 | Шайба 8 |
Загрузка ...
|
|
| 23 | 45А-3703071 | Основание |
Загрузка ...
|
|
| 24 | 45А-3703052 | Прокладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
