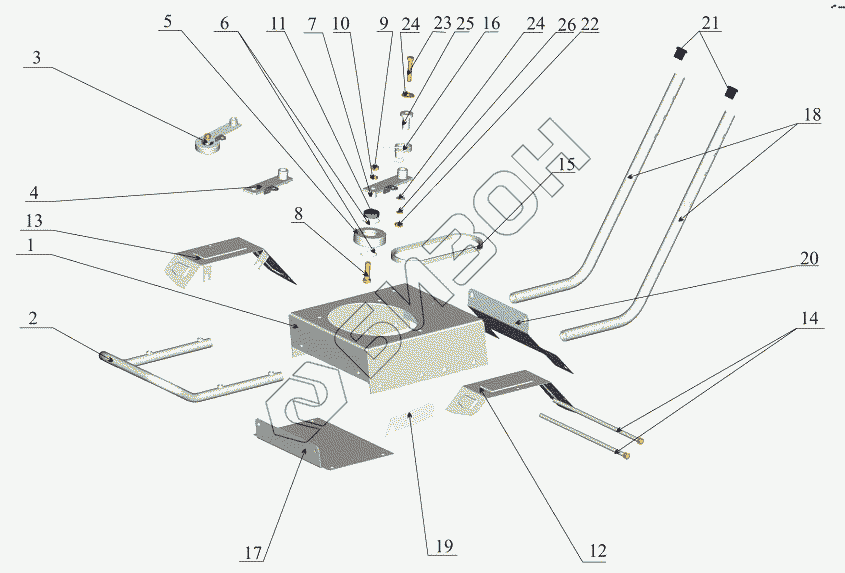

Графический каталог запасных частей к технике: ЗиД МК-"Лидер". Детали общей сборки
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 237000090801 | Корпус |
Загрузка ...
|
|
| 2 | 237000091101 | Бугель |
Загрузка ...
|
|
| 3 | 237000091221 | Натяжка ремня |
Загрузка ...
|
|
| 4 | 237000091621 | Кронштейн натяжки ремня |
Загрузка ...
|
|
| 5 | 237000003621 | Ролик |
Загрузка ...
|
|
| 6 | 202001901501 | Кольцо 30 |
Загрузка ...
|
|
| 7 | 202001901601 | Втулка распорная |
Загрузка ...
|
|
| 8 | 085000176411 | Болт М10х1-6gх60 |
Загрузка ...
|
|
| 9 | 085000370801 | Гайка М 10х1-6Н |
Загрузка ...
|
|
| 10 | 085820472401 | Шайба 10.65Г.019 |
Загрузка ...
|
|
| 11 | 237821993001 | Подшипник 180.200 |
Загрузка ...
|
|
| 12 | 237820091701 | Щиток левый |
Загрузка ...
|
|
| 13 | 237000091801 | Щиток правый |
Загрузка ...
|
|
| 14 | 237000092201 | Ось крепления редуктора |
Загрузка ...
|
|
| 15 | 237820092901 | Ремень 6 |
Загрузка ...
|
|
| 15 | 237820092901 | Ремень 6 |
Загрузка ...
|
|
| 16 | 237000003001 | Пружина |
Загрузка ...
|
|
| 17 | 237000003501 | Закрытие ремня |
Загрузка ...
|
|
| 18 | 237000004401 | Труба опоры руля |
Загрузка ...
|
|
| 19 | 237000005401 | Наклейка |
Загрузка ...
|
|
| 20 | 237000007301 | Закрытие |
Загрузка ...
|
|
| 21 | 192001202301 | Заглушка |
Загрузка ...
|
|
| 22 | 085000370701 | Гайка М8х1-6Н |
Загрузка ...
|
|
| 23 | 085820171301 | Болт М8х1-6gх45.56.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 24 | 085820471501 | Шайба 8.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 25 | 237000003201 | Втулка |
Загрузка ...
|
|
| 26 | 085820471601 | Шайба 8.65Г.019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 27 | 237000008501 | Ограничительная втулка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
