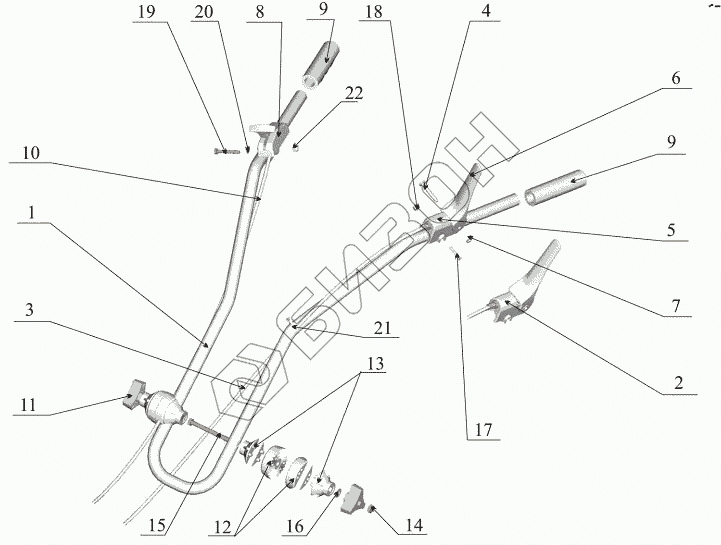

Графический каталог запасных частей к технике: ЗиД МК-"Лидер". Рулевое управление
1
2
3
4
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 237000004301 | Труба руля |
Загрузка ...
|
|
| 2 | 237000092301 | Рычаг сцепления с корпусом и тросом |
Загрузка ...
|
|
| 3 | 237000091001 | Трос сцепления |
Загрузка ...
|
|
| 4 | 237000003801 | Ось |
Загрузка ...
|
|
| 5 | 237000003901 | Корпус |
Загрузка ...
|
|
| 6 | 237000004001 | Рычаг сцепления |
Загрузка ...
|
|
| 7 | 085001171301 | Кольцо 5х1 |
Загрузка ...
|
|
| 8 | 237000091301 | Ручка газа |
Загрузка ...
|
|
| 8 | 237000091311 | Ручка газа |
Загрузка ...
|
|
| 9 | 237000004501 | Ручка |
Загрузка ...
|
|
| 10 | 237000091901 | Трос газа |
Загрузка ...
|
|
| 11 | 168000002001 | Рукоятка |
Загрузка ...
|
|
| 12 | 237000004601 | Втулка |
Загрузка ...
|
|
| 13 | 237000004701 | Прижим |
Загрузка ...
|
|
| 14 | 085000370601 | Гайка М8х1-6Н |
Загрузка ...
|
|
| 15 | 085820176201 | Болт М8х1-6gх90 |
Загрузка ...
|
|
| 16 | 085820471501 | Шайба 8.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 17 | 085820275101 | Винт В1.М6-6gх42.56.019 ГОСТ 1491-80 |
Загрузка ...
|
|
| 18 | 085820370501 | Гайка М6-6Н.6.019 ГОСТ 5927-70 |
Загрузка ...
|
|
| 19 | 085820271601 | Винт ВМ6-6gх42.56.019 ГОСТ 1491-80 |
Загрузка ...
|
|
| 20 | 085820471101 | Шайба 6.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 21 | 149001935701 | Прихват |
Загрузка ...
|
|
| 22 | 085820370501 | Гайка М6-6Н.6.019 ГОСТ 5927-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
