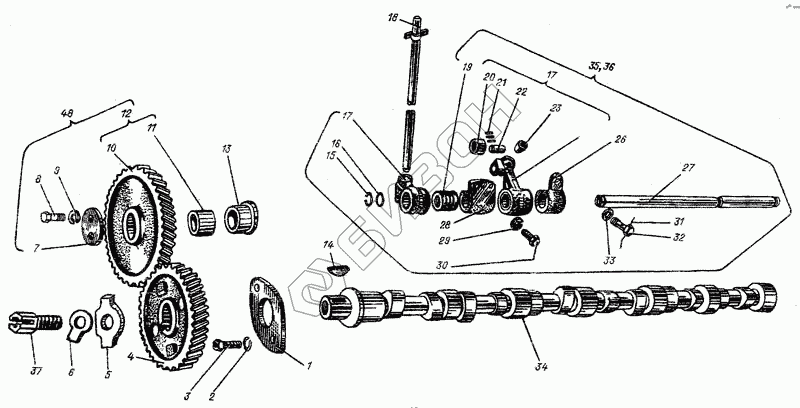

Графический каталог запасных частей к технике: Алтайдизель А-01М, Д-461. Механизм газораспределения
1
1
1
2
2
2
3
3
3
4
4
4
5
5
5
6
6
6
7
7
7
8
8
8
9
9
9
11
11
11
12
12
12
13
13
13
14
14
14
15
15
15
16
16
16
17
17
17
17
18
18
18
19
19
19
20
20
20
21
21
21
22
22
22
23
23
23
24
24
24
26
26
26
27
27
27
28
28
28
29
29
29
30
30
30
31
31
31
32
32
32
33
33
33
34
34
34
35
35
35
36
36
36
37
37
37
48
48
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 6Т2-05С1-2 | 6Т2-05С1-2 | Механизм в сборе |
Загрузка ...
|
|
| 6Т2-05С1-2 | 6Т2-05С1-2 | Механизм в сборе |
Загрузка ...
|
|
| 6Т2-05С1-2 | 6Т2-05С1-2 | Механизм в сборе |
Загрузка ...
|
|
| 1 | 41-0534-3 | Шайба упорная |
Загрузка ...
|
|
| 1 | 41-0534-3 | Шайба упорная |
Загрузка ...
|
|
| 1 | 41-0534-3 | Шайба упорная |
Загрузка ...
|
|
| 2 | 12.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 2 | 12.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 2 | 12.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 3 | М12.64х40.88.35.013.7796 | Болт |
Загрузка ...
|
|
| 3 | М12.6gх40.88.35.013.7796 | Болт |
Загрузка ...
|
|
| 3 | М12.6gх40.88.35.013.7796 | Болт |
Загрузка ...
|
|
| 4 | 6Т3-0502А | Колесо зубчатое m = 3,5, z = 40 |
Загрузка ...
|
|
| 4 | 6Т3-0502А | Колесо зубчатое m = 3,5, z = 40 |
Загрузка ...
|
|
| 4 | 6Т3-0502А | Колесо зубчатое m = 3,5, z = 40 |
Загрузка ...
|
|
| 5 | 01-0517 | Шайба |
Загрузка ...
|
|
| 5 | 01-0517 | Шайба |
Загрузка ...
|
|
| 5 | 01-0517 | Шайба |
Загрузка ...
|
|
| 6 | 01-0515А | Шайба стопорная |
Загрузка ...
|
|
| 6 | 01-0515А | Шайба стопорная |
Загрузка ...
|
|
| 6 | 01-0515А | Шайба стопорная |
Загрузка ...
|
|
| 7 | СМД55-0506 | Шайба |
Загрузка ...
|
|
| 7 | СМД55-0506 | Шайба |
Загрузка ...
|
|
| 7 | СВД55-0506 | Шайба |
Загрузка ...
|
|
| 8 | М8.6gх16.88.35.013.7796 | Болт |
Загрузка ...
|
|
| 8 | М8.6gх16.88.35.013.7796 | Болт |
Загрузка ...
|
|
| 8 | М8.6gх16.88.35.013.7796 | Болт |
Загрузка ...
|
|
| 9 | 8.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 9 | 8.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 9 | 8.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 11 | 01-0527-1 | Втулка |
Загрузка ...
|
|
| 11 | 01-0527-1 | Втулка |
Загрузка ...
|
|
| 11 | 01-0527-1 | Втулка |
Загрузка ...
|
|
| 12 | 6Т2-05С9 | Колесо зубчатое |
Загрузка ...
|
|
| 12 | 6Т2-05С9 | Колесо зубчатое |
Загрузка ...
|
|
| 12 | 6Т2-05С9 | Колесо зубчатое |
Загрузка ...
|
|
| 13 | 01-0527 | Втулка |
Загрузка ...
|
|
| 13 | 01-0527 | Втулка |
Загрузка ...
|
|
| 13 | 01-0527 | Втулка |
Загрузка ...
|
|
| 14 | 8х11.8795 | Шпонка |
Загрузка ...
|
|
| 14 | 8х11.8795 | Шпонка |
Загрузка ...
|
|
| 14 | 8х11.8795 | Шпонка |
Загрузка ...
|
|
| 15 | Б22.13942 | Кольцо стопорное |
Загрузка ...
|
|
| 15 | Б22.13942 | Кольцо стопорное |
Загрузка ...
|
|
| 15 | Б22.13942 | Кольцо стопорное |
Загрузка ...
|
|
| 16 | 6Т2-0505 | Шайба |
Загрузка ...
|
|
| 16 | 6Т2-0505 | Шайба |
Загрузка ...
|
|
| 16 | 6Т2-0505 | Шайба |
Загрузка ...
|
|
| 17 | 01-05С10 | Толкатель |
Загрузка ...
|
|
| 17 | 01-05С10 | Толкатель |
Загрузка ...
|
|
| 17 | 01-05С10 | Толкатель |
Загрузка ...
|
|
| 18 | 6Т2-05С8А | Штанга толкателя |
Загрузка ...
|
|
| 18 | 6Т2-05С8А | Штанга толкателя |
Загрузка ...
|
|
| 18 | 6Т2-05С8А | Штанга толкателя |
Загрузка ...
|
|
| 19 | 6Т2-0645 | Пружина распорная |
Загрузка ...
|
|
| 19 | 6Т2-0645 | Пружина распорная |
Загрузка ...
|
|
| 19 | 6Т2-0645 | Пружина распорная |
Загрузка ...
|
|
| 20 | 01-0538 | Ролик толкателя |
Загрузка ...
|
|
| 20 | 01-0538 | Ролик толкателя |
Загрузка ...
|
|
| 20 | 01-0538 | Ролик толкателя |
Загрузка ...
|
|
| 21 | 01-0540 | Ролик игольчатый |
Загрузка ...
|
|
| 21 | 01-0540 | Ролик игольчатый |
Загрузка ...
|
|
| 21 | 01-0540 | Ролик игольчатый |
Загрузка ...
|
|
| 22 | 01-0539 | Ось ролика |
Загрузка ...
|
|
| 22 | 01-0539 | Ось ролика |
Загрузка ...
|
|
| 22 | 01-0539 | Ось ролика |
Загрузка ...
|
|
| 23 | 236-1007187-Б | Пята толкателя |
Загрузка ...
|
|
| 23 | 236-1007187-Б | Пята толкателя |
Загрузка ...
|
|
| 23 | 236-1007187-Б | Пята толкателя |
Загрузка ...
|
|
| 24 | 236-1007183 | Толкатель |
Загрузка ...
|
|
| 24 | 236-1007183 | Толкатель |
Загрузка ...
|
|
| 24 | 236-1007183 | Толкатель |
Загрузка ...
|
|
| 26 | 01-0510А | Опора оси толкателей маслоподводящая |
Загрузка ...
|
|
| 26 | 01-0510А | Опора оси толкателей маслоподводящая |
Загрузка ...
|
|
| 26 | 01-0510А | Опора оси толкателей маслоподводящая |
Загрузка ...
|
|
| 27 | А46.22.300 | Ось толкателей (механический узел) |
Загрузка ...
|
|
| 27 | А46.22.300 | Ось толкателей (механический узел) |
Загрузка ...
|
|
| 27 | А46.22.300 | Ось толкателей (механический узел) |
Загрузка ...
|
|
| 28 | 01-0512А | Опора оси толкателей |
Загрузка ...
|
|
| 28 | 01-0512А | Опора оси толкателей |
Загрузка ...
|
|
| 28 | 01-0512А | Опора оси толкателей |
Загрузка ...
|
|
| 29 | 10.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 29 | 10.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 29 | 10.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 30 | М10.6gх25.88.35.013.7796 | Болт |
Загрузка ...
|
|
| 30 | М10.6gх25.88.35.013.7796 | Болт |
Загрузка ...
|
|
| 30 | М10.6gх25.88.35.013.7796 | Болт |
Загрузка ...
|
|
| 31 | 0.1х150.3282 | Проволока |
Загрузка ...
|
|
| 31 | 0.1х150.3282 | Проволока |
Загрузка ...
|
|
| 31 | 0.1х150.3282 | Проволока |
Загрузка ...
|
|
| 32 | 6Т2-0514-1А | Болт специальный |
Загрузка ...
|
|
| 32 | 6Т2-0514-1А | Болт специальный |
Загрузка ...
|
|
| 32 | 6Т2-0514-1А | Болт специальный |
Загрузка ...
|
|
| 33 | 12х2.11371 | Шайба |
Загрузка ...
|
|
| 33 | 12х2.11371 | Шайба |
Загрузка ...
|
|
| 33 | 12х2.11371 | Шайба |
Загрузка ...
|
|
| 34 | 6Т2-0501-3 | Вал распределительный |
Загрузка ...
|
|
| 34 | 6Т2-0501-3 | Вал распределительный |
Загрузка ...
|
|
| 34 | 6Т2-0501-3 | Вал распределительный |
Загрузка ...
|
|
| 35 | 6Т2-05С2-1 | Ось толкателей передняя в сборе |
Загрузка ...
|
|
| 35 | 6Т2-05С2-1 | Ось толкателей передняя в сборе |
Загрузка ...
|
|
| 35 | 6Т2-05С2-1 | Ось толкателей передняя в сборе |
Загрузка ...
|
|
| 36 | 6Т2-05С3-1 | Ось толкателей задняя в сборе |
Загрузка ...
|
|
| 36 | 6Т2-05С3-1 | Ось толкателей задняя в сборе |
Загрузка ...
|
|
| 36 | 6Т2-05С3-1 | Ось толкателей задняя в сборе |
Загрузка ...
|
|
| 37 | 01-0511 | Болт-поводок |
Загрузка ...
|
|
| 37 | 01-0511 | Болт-поводок |
Загрузка ...
|
|
| 37 | 01-0511 | Болт-поводок |
Загрузка ...
|
|
| 48 | 6Т2-05С6 | Установка зубчатого колеса |
Загрузка ...
|
|
| 48 | 6Т2-05С6 | Установка зубчатого колеса |
Загрузка ...
|
|
| 48 | 6Т2-05С6 | Установка зубчатого колеса |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
