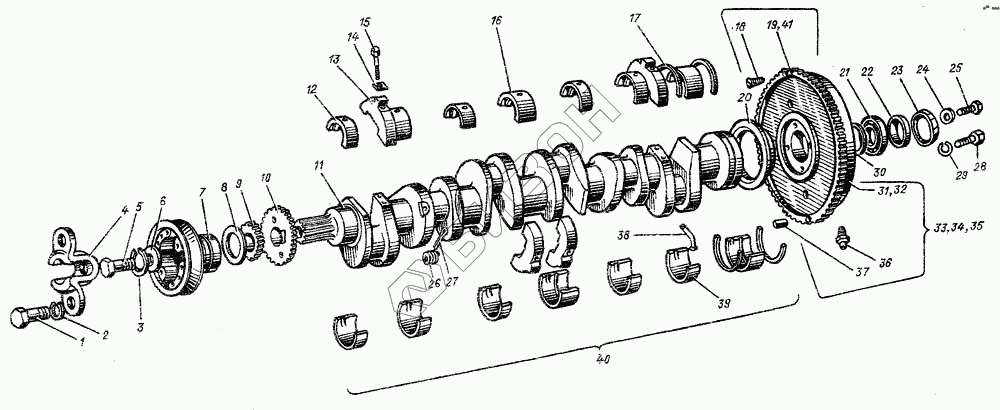

Графический каталог запасных частей к технике: Алтайдизель А-01М, Д-461. Вал коленчатый
1
1
1
2
2
2
3
3
3
4
4
4
5
5
5
6
6
6
7
7
7
8
8
8
9
9
9
10
10
10
11
11
11
11
12
12
12
12
13
13
13
14
14
14
15
15
15
16
16
16
16
17
17
17
18
18
18
19
19
19
20
20
20
21
21
21
22
22
22
23
23
23
24
24
24
25
25
25
26
26
26
27
27
27
28
28
28
29
29
29
30
30
30
31
31
31
32
32
32
33
33
33
34
34
34
35
35
36
36
36
37
37
37
38
38
38
39
39
39
39
40
40
40
40
41
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 01МТГ-04С8 | 01МТГ-04С8 | Вал (механический узел) |
Загрузка ...
|
|
| 01МТГ-04С4 | 01МТГ-04С4 | Вал (механический узел) |
Загрузка ...
|
|
| 01МТГ-04С3 | 01МТГ-04С3 | Вал (механический узел) |
Загрузка ...
|
|
| 01-04С8 | 01-04С8 | Вал (механический узел) |
Загрузка ...
|
|
| 01-04С8 | 01-04С8 | Вал (механический узел) |
Загрузка ...
|
|
| 01-04С3 | 01-04С3 | Вал (механический узел) |
Загрузка ...
|
|
| 01-04С3 | 01-04С3 | Вал (механический узел) |
Загрузка ...
|
|
| 01-04С4 | 01-04С4 | Вал (механический узел) |
Загрузка ...
|
|
| 01-04С4 | 01-04С4 | Вал (механический узел) |
Загрузка ...
|
|
| 01-04С8.20 | 01-04С8.20 | Вал (механический узел) |
Загрузка ...
|
|
| 01-04С4.20 | 01-04С4.20 | Вал (механический узел) |
Загрузка ...
|
|
| 01-04С3.20 | 01-04С3.20 | Вал (механический узел) |
Загрузка ...
|
|
| 01МТГ-04С1 | 01МТГ-04С1 | Вал в сборе |
Загрузка ...
|
|
| 01-04С1 | 01-04С1 | Вал в сборе |
Загрузка ...
|
|
| 01-04С1.10 | 01-04С1.10 | Вал в сборе |
Загрузка ...
|
|
| 01-04С1.20 | 01-04С1.20 | Вал в сборе |
Загрузка ...
|
|
| 01МТГ-04С5 | 01МТГ-04С5 | Вал с вкладышами |
Загрузка ...
|
|
| 01-04С5-1 | 01-04С5-1 | Вал с вкладышами |
Загрузка ...
|
|
| 01-04С5-1.10 | 01-04С5-1.10 | Вал с вкладышами |
Загрузка ...
|
|
| 01-04С5-1.20 | 01-04С5-1.20 | Вал с вкладышами |
Загрузка ...
|
|
| 01М-04С2.20 | 01М-04С2.20 | Маховик в сборе |
Загрузка ...
|
|
| 01М-04С2.10 | 01М-04С2.10 | Маховик в сборе |
Загрузка ...
|
|
| 01МС-04С2.10 | 01МС-04С2.10 | Маховик в сборе |
Загрузка ...
|
|
| 01МС-04С2.20 | 01МС-04С2.20 | Маховик в сборе |
Загрузка ...
|
|
| 01М-04С2 | 01М-04С2 | Маховик в сборе |
Загрузка ...
|
|
| 1 | М16.6gх32.88.35.013.7796 | Болт |
Загрузка ...
|
|
| 1 | М16.6gх32.88.35.013.7796 | Болт |
Загрузка ...
|
|
| 1 | М16.6gх32.88.35.013.7796 | Болт |
Загрузка ...
|
|
| 2 | 16.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 2 | 16.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 2 | 16.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 3 | 22.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 3 | 22.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 3 | 22.65Г.0212.6402 | Шайба пружинная |
Загрузка ...
|
|
| 4 | 01-0424А.20 | Храповик |
Загрузка ...
|
|
| 4 | 01-0424А | Храповик |
Загрузка ...
|
|
| 4 | 01-0424А | Храповик |
Загрузка ...
|
|
| 5 | 6Т3-0410.20 | Болт шкива |
Загрузка ...
|
|
| 5 | 6Т3-0410 | Болт |
Загрузка ...
|
|
| 5 | 6Т3-0410 | Болт |
Загрузка ...
|
|
| 6 | 6Т3-0411 | Шайба поджимная |
Загрузка ...
|
|
| 6 | 6Т3-0411 | Шайба поджимная |
Загрузка ...
|
|
| 6 | 6Т3-0411 | Шайба поджимная |
Загрузка ...
|
|
| 7 | 41-0406-01 | Шкив |
Загрузка ...
|
|
| 7 | 41-0406-01 | Шкив |
Загрузка ...
|
|
| 7 | 41-0406-01 | Шкив |
Загрузка ...
|
|
| 8 | 6Т3-0405 | Маслоотражатель коленчатого вала передний |
Загрузка ...
|
|
| 8 | 6Т3-0405 | Маслоотражатель коленчатого вала передний |
Загрузка ...
|
|
| 8 | 6Т3-0405 | Маслоотражатель коленчатого вала передний |
Загрузка ...
|
|
| 9 | 01-0404 | Колесо зубчатое |
Загрузка ...
|
|
| 9 | 01-0404.20 | Колесо зубчатое |
Загрузка ...
|
|
| 9 | 01-0404.10 | Колесо зубчатое |
Загрузка ...
|
|
| 10 | 01-0415-10 | Колесо зубчатое |
Загрузка ...
|
|
| 10 | 01-0415-10 | Колесо зубчатое |
Загрузка ...
|
|
| 10 | 01-0415-10 | Колесо зубчатое |
Загрузка ...
|
|
| 11 | 01МТГ-0401 | Вал |
Загрузка ...
|
|
| 11 | 01-0401 | Вал |
Загрузка ...
|
|
| 11 | 01-0401 | Вал |
Загрузка ...
|
|
| 11 | 01-0401 | Вал |
Загрузка ...
|
|
| 12 | А23.01-11624 | Вкладыш верхний |
Загрузка ...
|
|
| 12 | А23.01-11602 | Вкладыш верхний |
Загрузка ...
|
|
| 12 | А23.01-11602 | Вкладыш верхний |
Загрузка ...
|
|
| 12 | А23.01-11602 | Вкладыш верхний |
Загрузка ...
|
|
| 13 | 43-0412 | Противовес |
Загрузка ...
|
|
| 13 | 43-0412 | Противовес |
Загрузка ...
|
|
| 13 | 43-0412 | Противовес |
Загрузка ...
|
|
| 14 | 6Т3-0407 | Шайба |
Загрузка ...
|
|
| 14 | 6Т3-0407 | Шайба |
Загрузка ...
|
|
| 14 | 6Т3-0407 | Шайба |
Загрузка ...
|
|
| 15 | 41-0408 | Болт противовеса |
Загрузка ...
|
|
| 15 | 41-0408 | Болт противовеса |
Загрузка ...
|
|
| 15 | 41-0408 | Болт противовеса |
Загрузка ...
|
|
| 16 | А23.01-11625 | Вкладыш коренной |
Загрузка ...
|
|
| 16 | А23.01-11603 | Вкладыш коренной |
Загрузка ...
|
|
| 16 | А23.01-11603 | Вкладыш коренной |
Загрузка ...
|
|
| 16 | А23.01-11603 | Вкладыш коренной |
Загрузка ...
|
|
| 17 | А23.01-14201 | Полукольцо упорное |
Загрузка ...
|
|
| 17 | А23.01-14201 | Полукольцо упорное |
Загрузка ...
|
|
| 17 | А23.01-14201 | Полукольцо упорное |
Загрузка ...
|
|
| 18 | 01М-0437 | Винт М8х16 |
Загрузка ...
|
|
| 18 | 01М-0437 | Винт М8х16 |
Загрузка ...
|
|
| 18 | 01М-0437 | Винт М8х16 |
Загрузка ...
|
|
| 19 | 02-0403 | Венец маховика |
Загрузка ...
|
|
| 19 | 02-0403 | Венец маховика |
Загрузка ...
|
|
| 19 | 02-0403 | Венец маховика |
Загрузка ...
|
|
| 20 | 01-0421 | Маслоотражатель коленчатого вала задний |
Загрузка ...
|
|
| 20 | 01-0421 | Маслоотражатель коленчатого вала задний |
Загрузка ...
|
|
| 20 | 01-0421 | Маслоотражатель коленчатого вала задний |
Загрузка ...
|
|
| 21 | 209.8338 | Подшипник |
Загрузка ...
|
|
| 21 | 209.8338 | Подшипник |
Загрузка ...
|
|
| 21 | 209.8338 | Подшипник |
Загрузка ...
|
|
| 22 | 2-50х70.8752 | Манжета |
Загрузка ...
|
|
| 22 | 2-50х70.8752 | Манжета |
Загрузка ...
|
|
| 22 | 2-50х70.8752 | Манжета |
Загрузка ...
|
|
| 23 | 01М-0425.20 | Корпус сальника |
Загрузка ...
|
|
| 23 | 01М-0425 | Корпус сальника |
Загрузка ...
|
|
| 23 | 01М-0425 | Корпус сальника |
Загрузка ...
|
|
| 24 | 01М-0433 | Шайба опорная |
Загрузка ...
|
|
| 24 | 01М-0433 | Шайба опорная |
Загрузка ...
|
|
| 24 | 01М-0433 | Шайба опорная |
Загрузка ...
|
|
| 25 | 03А-0414 | Болт маховика |
Загрузка ...
|
|
| 25 | 03А-0414 | Болт маховика |
Загрузка ...
|
|
| 25 | 03А-0414 | Болт маховика |
Загрузка ...
|
|
| 26 | 6Т2-0411А | Заглушка |
Загрузка ...
|
|
| 26 | 6Т2-0411А | Заглушка |
Загрузка ...
|
|
| 26 | 6Т2-0411А | Заглушка |
Загрузка ...
|
|
| 27 | 4х22.05.397 | Шплинт |
Загрузка ...
|
|
| 27 | 4х22.05.397 | Шплинт |
Загрузка ...
|
|
| 27 | 4х22.05.397 | Шплинт |
Загрузка ...
|
|
| 28 | М6.6gх20.88.35.013.7798 | Болт |
Загрузка ...
|
|
| 28 | М6.6gх20.88.35.013.7798 | Болт |
Загрузка ...
|
|
| 28 | М6.6gх20.88.35.0212.7798 | Болт |
Загрузка ...
|
|
| 29 | 6.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 29 | 6.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 29 | 6.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 30 | 01М-0432.20 | Прокладка |
Загрузка ...
|
|
| 30 | 01М-0432 | Прокладка |
Загрузка ...
|
|
| 30 | 01М-0432 | Прокладка |
Загрузка ...
|
|
| 31 | 01М-0402 | Маховик |
Загрузка ...
|
|
| 31 | 01М-0402 | Маховик |
Загрузка ...
|
|
| 31 | 01М-0402 | Маховик |
Загрузка ...
|
|
| 32 | 01МЕ-0402 | Маховик |
Загрузка ...
|
|
| 32 | 01МЕ-0402 | Маховик |
Загрузка ...
|
|
| 32 | 01МЕ-0402 | Маховик |
Загрузка ...
|
|
| 33 | 01М-04С6 | Маховик (механический узел) |
Загрузка ...
|
|
| 33 | 01М-04С6 | Маховик (механический узел) |
Загрузка ...
|
|
| 33 | 01М-04С6 | Маховик (механический узел) |
Загрузка ...
|
|
| 34 | 01МЕ-04С6 | Маховик (механический узел) |
Загрузка ...
|
|
| 34 | 01МЕ-04С6 | Маховик (механический узел) |
Загрузка ...
|
|
| 34 | 01МЕ-04С6 | Маховик (механический узел) |
Загрузка ...
|
|
| 35 | 01МС-04С6-10.10 | Маховик (механический узел) |
Загрузка ...
|
|
| 35 | 01МС-04С6-10.10 | Маховик (механический узел) |
Загрузка ...
|
|
| 36 | 1.3.01.19853 | Масленка |
Загрузка ...
|
|
| 36 | 1.3.01.19853 | Масленка |
Загрузка ...
|
|
| 36 | 1.3.01.19853 | Масленка |
Загрузка ...
|
|
| 37 | 01М-0438.20 | Штифт |
Загрузка ...
|
|
| 37 | 01М-0438 | Штифт |
Загрузка ...
|
|
| 37 | 01М-0438 | Штифт |
Загрузка ...
|
|
| 38 | 01-0430 | Трубка сепарирующая |
Загрузка ...
|
|
| 38 | 01-0430 | Трубка сепарирующая |
Загрузка ...
|
|
| 38 | 01-0430 | Трубка сепарирующая |
Загрузка ...
|
|
| 39 | А23.01-11623 | Вкладыш нижний |
Загрузка ...
|
|
| 39 | А23.01-11601А | Вкладыш нижний |
Загрузка ...
|
|
| 39 | А23.01-11601А | Вкладыш нижний |
Загрузка ...
|
|
| 39 | А23.01-11601А | Вкладыш нижний |
Загрузка ...
|
|
| 40 | А23.01-116-465 | Комплект коренных вкладышей |
Загрузка ...
|
|
| 40 | А23.01-116-01 | Комплект вкладышей |
Загрузка ...
|
|
| 40 | А23.01-116-01 | Комплект вкладышей |
Загрузка ...
|
|
| 40 | А23.01-116-01 | Комплект вкладышей |
Загрузка ...
|
|
| 41 | 01МС-0403-10 | Венец маховика |
Загрузка ...
|
|
| 41 | 01МС-0403-10 | Венец маховика |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
