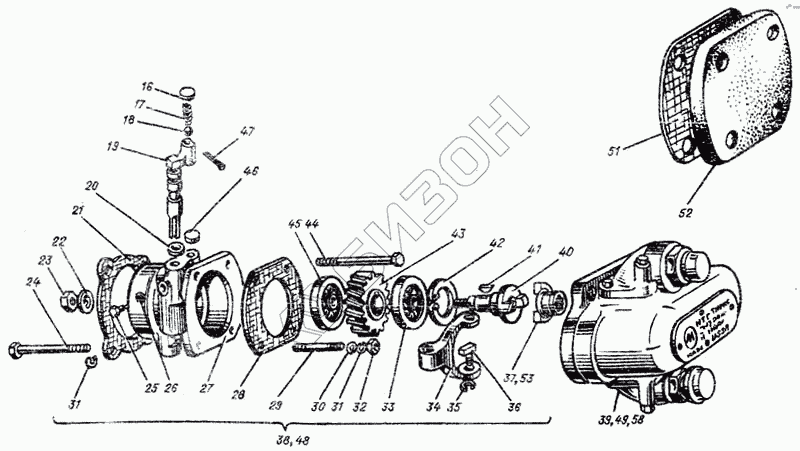

Графический каталог запасных частей к технике: Алтайдизель А-01М, Д-461. Привод гидравлических насосов
16
16
16
17
17
17
18
18
18
19
19
19
20
20
20
21
21
21
22
22
22
23
23
23
24
24
24
25
25
25
26
26
26
27
27
27
28
28
28
29
29
29
30
30
30
31
31
31
32
32
32
33
33
33
34
34
34
35
35
35
36
36
36
36
36
36
37
37
37
38
38
38
39
39
39
40
40
40
41
41
41
42
42
42
43
43
43
44
44
44
45
45
45
46
46
46
47
47
47
48
48
48
49
49
49
51
51
52
52
52
53
53
53
58
58
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М8.6gх20.88.35.013.7796 | Болт |
Загрузка ...
|
|
| 1 | М8.6gх20.88.35.013.7796 | Болт |
Загрузка ...
|
|
| 1 | М8.6gх20.88.35.013.7796 | Болт |
Загрузка ...
|
|
| 2 | 8.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 2 | 8.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 2 | 8.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 3 | 6Т3-2628 | Колесо зубчатое |
Загрузка ...
|
|
| 3 | 6Т3-2628 | Колесо зубчатое |
Загрузка ...
|
|
| 3 | 6Т3-2628 | Колесо зубчатое |
Загрузка ...
|
|
| 4 | 8Гх16.3128 | Штифт |
Загрузка ...
|
|
| 4 | 8Гх16.3128 | Штифт |
Загрузка ...
|
|
| 4 | 8Гх16.3128 | Штифт |
Загрузка ...
|
|
| 5 | 6Т3-2626 | Вал привода |
Загрузка ...
|
|
| 5 | 6Т3-2626 | Вал привода |
Загрузка ...
|
|
| 5 | 6Т3-2626 | Вал привода |
Загрузка ...
|
|
| 6 | 205.8338 | Подшипник |
Загрузка ...
|
|
| 6 | 205.8338 | Подшипник |
Загрузка ...
|
|
| 6 | 205.8338 | Подшипник |
Загрузка ...
|
|
| 7 | Б52.13943 | Кольцо упорное |
Загрузка ...
|
|
| 7 | Б52.13943 | Кольцо упорное |
Загрузка ...
|
|
| 7 | В52.13943 | Кольцо упорное |
Загрузка ...
|
|
| 8 | 8.01.011.11371 | Шайба |
Загрузка ...
|
|
| 8 | 8.01.011.11371 | Шайба |
Загрузка ...
|
|
| 8 | 8.01.011.11371 | Шайба |
Загрузка ...
|
|
| 9 | М8.6gх30.88.35.013.7796 | Болт |
Загрузка ...
|
|
| 9 | М8.6gх30.88.35.013.7796 | Болт |
Загрузка ...
|
|
| 9 | М8.6gх30.88.35.013.7796 | Болт |
Загрузка ...
|
|
| 10 | НШ10В-0101002-16 | Гидронасос НШ10В-3-Л |
Загрузка ...
|
|
| 10 | НШ10В-0101002-16 | Гидронасос НШ10В-3-Л |
Загрузка ...
|
|
| 10 | НШ10В-0101002-16.20 | Гидронасос НШ10В-3-Л |
Загрузка ...
|
|
| 11 | 01-2631 | Прокладка |
Загрузка ...
|
|
| 11 | 01-2631 | Прокладка |
Загрузка ...
|
|
| 11 | 01-2631.20 | Прокладка |
Загрузка ...
|
|
| 12 | 01-2610 | Корпус привода |
Загрузка ...
|
|
| 12 | 01-2610.10 | Корпус привода |
Загрузка ...
|
|
| 12 | 01-2610.10 | Корпус привода |
Загрузка ...
|
|
| 13 | 6Т3-2632.20 | Прокладка |
Загрузка ...
|
|
| 13 | 6Т3-2632 | Прокладка |
Загрузка ...
|
|
| 13 | 6Т3-2632 | Прокладка |
Загрузка ...
|
|
| 14 | Б25.13942 | Кольцо упорное |
Загрузка ...
|
|
| 14 | Б25.13942 | Кольцо упорное |
Загрузка ...
|
|
| 14 | Б25.13942 | Кольцо упорное |
Загрузка ...
|
|
| 15 | 01М-26С4 | Привод гидронасоса НШ10В-3-Л |
Загрузка ...
|
|
| 15 | 01М-26С4 | Привод гидронасоса НШ10В-3-Л |
Загрузка ...
|
|
| 15 | 01М-26С4-00.20 | Привод гидронасоса НШ10В-3-Л |
Загрузка ...
|
|
| 16 | 14-2619 | Заглушка |
Загрузка ...
|
|
| 16 | 14-2619 | Заглушка |
Загрузка ...
|
|
| 16 | 14-2619 | Заглушка |
Загрузка ...
|
|
| 17 | К77.68.410-1.20 | Пружина |
Загрузка ...
|
|
| 17 | К77.68.410-1 | Пружина |
Загрузка ...
|
|
| 17 | К77.68.410-1 | Пружина |
Загрузка ...
|
|
| 18 | БV8Р.3722 | Шарик |
Загрузка ...
|
|
| 18 | БV8Р.3722 | Шарик |
Загрузка ...
|
|
| 18 | БV8Р.3722 | Шарик |
Загрузка ...
|
|
| 19 | 01-2634 | Рычаг включения |
Загрузка ...
|
|
| 19 | 01-2634 | Рычаг включения |
Загрузка ...
|
|
| 19 | 01-2634 | Рычаг включения |
Загрузка ...
|
|
| 20 | СМД2-2622-1 | Кольцо уплотнительное |
Загрузка ...
|
|
| 20 | СМД2-2622-1 | Кольцо уплотнительное |
Загрузка ...
|
|
| 20 | СМД2-2622-1.20 | Кольцо уплотнительное |
Загрузка ...
|
|
| 21 | 6Т2-2604 | Прокладка |
Загрузка ...
|
|
| 21 | 6Т2-2604 | Прокладка |
Загрузка ...
|
|
| 21 | 6Т2-2604.20 | Прокладка |
Загрузка ...
|
|
| 22 | 01М-2638 | Шайба стопорная |
Загрузка ...
|
|
| 22 | 01М-2638 | Шайба стопорная |
Загрузка ...
|
|
| 22 | 01М-2638 | Шайба стопорная |
Загрузка ...
|
|
| 23 | М16.6Н.8.05.2526 | Гайка |
Загрузка ...
|
|
| 23 | М16.6Н.8.05.2526 | Гайка |
Загрузка ...
|
|
| 23 | М16.6Н.8.05.2526 | Гайка |
Загрузка ...
|
|
| 24 | М10.6gх110.58.35.013.7795 | Болт |
Загрузка ...
|
|
| 24 | М10.6gх110.58.35.013.7795 | Болт |
Загрузка ...
|
|
| 24 | М10.6gх110.58.35.013.7795 | Болт |
Загрузка ...
|
|
| 25 | 01-2636 | Винт установочный |
Загрузка ...
|
|
| 25 | 01-2636 | Винт установочный |
Загрузка ...
|
|
| 25 | 01-2636 | Винт установочный |
Загрузка ...
|
|
| 26 | 8.37.11371 | Шайба |
Загрузка ...
|
|
| 26 | 8.37.11371 | Шайба |
Загрузка ...
|
|
| 26 | 8.37.11371 | Шайба |
Загрузка ...
|
|
| 27 | 01-2601 | Корпус привода |
Загрузка ...
|
|
| 27 | 01-2601.10 | Корпус привода |
Загрузка ...
|
|
| 27 | 01-2601.10 | Корпус привода |
Загрузка ...
|
|
| 28 | СМД2-2616-1 | Прокладка |
Загрузка ...
|
|
| 28 | СМД2-2616-1 | Прокладка |
Загрузка ...
|
|
| 28 | СМД2-2616-1.20 | Прокладка |
Загрузка ...
|
|
| 29 | М10х28.88.013.СТП478 | Шпилька |
Загрузка ...
|
|
| 29 | М10х28.88.013.СТП478 | Шпилька |
Загрузка ...
|
|
| 29 | М10х28.88.013.СТП478 | Шпилька |
Загрузка ...
|
|
| 30 | 10х2.10450 | Шайба |
Загрузка ...
|
|
| 30 | 10х2.10450 | Шайба |
Загрузка ...
|
|
| 30 | 10х2.10450 | Шайба |
Загрузка ...
|
|
| 31 | 10.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 31 | 10.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 31 | 10.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 32 | М10.6Н.6.013.5915 | Гайка |
Загрузка ...
|
|
| 32 | М10.6Н.6.013.5915 | Гайка |
Загрузка ...
|
|
| 32 | М10.6Н.6.013.5915 | Гайка |
Загрузка ...
|
|
| 33 | 207.8338 | Подшипник |
Загрузка ...
|
|
| 33 | 207.8338 | Подшипник |
Загрузка ...
|
|
| 33 | 207.3338 | Подшипник |
Загрузка ...
|
|
| 34 | СМД2-2606-1А | Вилка |
Загрузка ...
|
|
| 34 | СМД2-2606-1А | Вилка |
Загрузка ...
|
|
| 34 | СМД2-2606-1А | Вилка |
Загрузка ...
|
|
| 35 | СМД2-2623 | Кольцо |
Загрузка ...
|
|
| 35 | СМД2-2623 | Кольцо |
Загрузка ...
|
|
| 35 | СМД2-2623 | Кольцо |
Загрузка ...
|
|
| 36 | СМД2-2607-1 | Сухарик |
Загрузка ...
|
|
| 36 | СМД2-2607-1 | Сухарик |
Загрузка ...
|
|
| 36 | СМД2-2607-1 | Сухарик |
Загрузка ...
|
|
| 36 | 01М-2607 | Сухарик |
Загрузка ...
|
|
| 36 | 01М-2607 | Сухарик |
Загрузка ...
|
|
| 36 | 01М-2607 | Сухарик |
Загрузка ...
|
|
| 37 | 01-2605 | Муфта кулачковая |
Загрузка ...
|
|
| 37 | 01-2605 | Муфта кулачковая |
Загрузка ...
|
|
| 37 | 01-2605 | Муфта кулачковая |
Загрузка ...
|
|
| 38 | 6Т2-26С2 | Привод гидронасоса НШ32У-3-Л |
Загрузка ...
|
|
| 38 | 6Т2-26С2 | Привод гидронасоса НШ32У-3-Л |
Загрузка ...
|
|
| 38 | 6Т2-26С2-00.20 | Привод гидронасоса НШ32У-3-Л |
Загрузка ...
|
|
| 39 | НШ32-А-3-Л-00 | Насос шестеренный НШ32А-3-Л ОСТ 23.1.92-88 |
Загрузка ...
|
|
| 39 | НШ32-А-3-Л-00.10 | Гидронасос НШ32А-3-Л |
Загрузка ...
|
|
| 39 | НШ32-А-3-Л-00.20 | Гидронасос НШ32А-3-Л |
Загрузка ...
|
|
| 40 | СМД7-2602-1 | Вал привода |
Загрузка ...
|
|
| 40 | СМД7-2602-1.20 | Вал привода |
Загрузка ...
|
|
| 40 | СМД7-2602-1.20 | Вал привода |
Загрузка ...
|
|
| 41 | 6х11.8795 | Шпонка |
Загрузка ...
|
|
| 41 | 6х11.8795 | Шпонка |
Загрузка ...
|
|
| 41 | 6х11.8795 | Шпонка |
Загрузка ...
|
|
| 42 | Б72.13943 | Кольцо стопорное |
Загрузка ...
|
|
| 42 | Б72.13943 | Кольцо стопорное |
Загрузка ...
|
|
| 42 | Б72.13943 | Кольцо стопорное |
Загрузка ...
|
|
| 43 | 01-2633А | Колесо зубчатое |
Загрузка ...
|
|
| 43 | 01-2633А | Колесо зубчатое |
Загрузка ...
|
|
| 43 | 01-2633А | Колесо зубчатое |
Загрузка ...
|
|
| 44 | М10.6gх100.58.35.013.7795 | Болт |
Загрузка ...
|
|
| 44 | М10.6gх100.58.35.013.7795 | Болт |
Загрузка ...
|
|
| 44 | М10.6gх100.58.35.013.7795 | Болт |
Загрузка ...
|
|
| 45 | 204.8338 | Подшипник |
Загрузка ...
|
|
| 45 | 204.8338 | Подшипник |
Загрузка ...
|
|
| 45 | 204.8338 | Подшипник |
Загрузка ...
|
|
| 46 | СМД2-2618 | Ограничитель |
Загрузка ...
|
|
| 46 | СМД2-2618 | Ограничитель |
Загрузка ...
|
|
| 46 | СМД2-2618.20 | Ограничитель |
Загрузка ...
|
|
| 47 | 3.2х32.397 | Шплинт |
Загрузка ...
|
|
| 47 | 3.2х32.397 | Шплинт |
Загрузка ...
|
|
| 47 | 3.2х32.337 | Шплинт |
Загрузка ...
|
|
| 48 | 6Т2-26С2-1 | Привод насоса |
Загрузка ...
|
|
| 48 | 6Т2-26С2-1 | Привод насоса |
Загрузка ...
|
|
| 48 | 6Т2-26С2-1.20 | Привод гидронасоса НШ32А-3-Л |
Загрузка ...
|
|
| 49 | НШ32.03.00-000-04 | Гидронасос НШ32У-3-Л |
Загрузка ...
|
|
| 49 | НШ32.03.00-000-04 | Гидронасос НШ32У-3-Л |
Загрузка ...
|
|
| 49 | НШ32.03.00-000-04 | Гидронасос НШ32У-3-Л |
Загрузка ...
|
|
| 50 | 41-2634 | Крышка |
Загрузка ...
|
|
| 50 | 41-2634 | Крышка |
Загрузка ...
|
|
| 50 | 41-2634 | Крышка |
Загрузка ...
|
|
| 51 | СМД2-2615-1.20 | Прокладка |
Загрузка ...
|
|
| 51 | СМД2-2615-1 | Прокладка |
Загрузка ...
|
|
| 51 | СМД2-2615-1 | Прокладка |
Загрузка ...
|
|
| 52 | СМД1-0212-1.10 | Крышка |
Загрузка ...
|
|
| 52 | СМД1-0212-1.10 | Крышка |
Загрузка ...
|
|
| 52 | СМД1-0212-1 | Крышка |
Загрузка ...
|
|
| 53 | СМД2-2605Б | Муфта кулачковая |
Загрузка ...
|
|
| 53 | СМД2-2605Б | Муфта кулачковая |
Загрузка ...
|
|
| 53 | СМД2-2605Б | Муфта кулачковая |
Загрузка ...
|
|
| 54 | 01М-26С1 | Гидронасосы с приводами |
Загрузка ...
|
|
| 54 | 01М-26С1 | Гидронасосы с приводами |
Загрузка ...
|
|
| 54 | 01М-26С1 | Гидронасосы с приводами |
Загрузка ...
|
|
| 55 | 01-26С1 | Гидронасосы с приводами |
Загрузка ...
|
|
| 55 | 01-26С1 | Гидронасосы с приводами |
Загрузка ...
|
|
| 55 | 01-26С1 | Гидронасосы с приводами |
Загрузка ...
|
|
| 56 | 01МБ-26С1 | Крышки картера шестерен |
Загрузка ...
|
|
| 56 | 01МБ-26С1 | Крышки картера шестерен |
Загрузка ...
|
|
| 56 | 01МБ-26С1 | Крышки картера шестерен |
Загрузка ...
|
|
| 57 | 6Т2-26С3-00.20 | Корпус привода в сборе |
Загрузка ...
|
|
| 57 | 6Т2-26С3 | Корпус |
Загрузка ...
|
|
| 57 | 6Т2-26С3 | Корпус |
Загрузка ...
|
|
| 58 | НШ50-3-Л | Гидронасос |
Загрузка ...
|
|
| 58 | НШ50-3-Л | Гидронасос |
Загрузка ...
|
|
| 58 | НШ50-3-Л | Гидронасос |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
