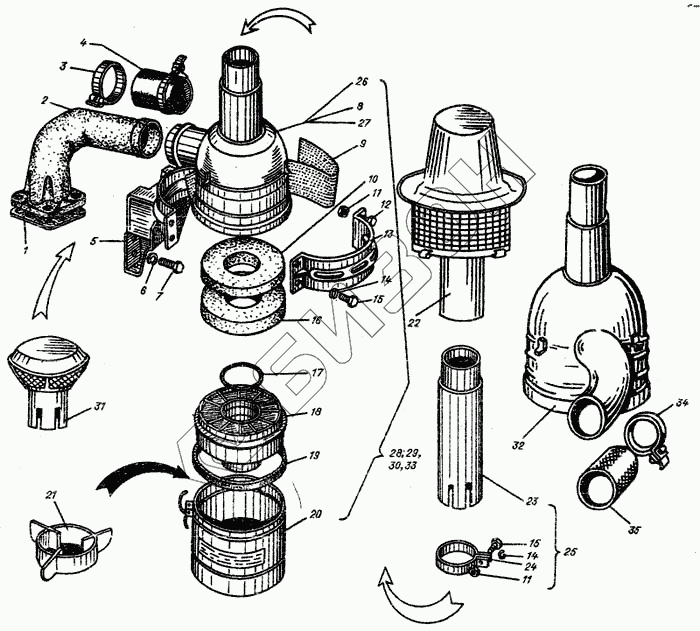

Графический каталог запасных частей к технике: Алтайдизель А-01М, Д-461. Воздухоочиститель с моноциклоном
1
1
1
2
2
2
3
3
3
4
4
4
5
5
5
6
6
6
7
7
7
8
8
8
9
9
9
10
10
10
11
11
11
12
12
12
13
13
13
14
14
14
15
15
15
16
16
16
17
17
17
18
18
18
19
19
19
20
20
20
21
21
21
22
22
22
23
23
23
24
24
24
25
25
25
26
27
27
28
28
28
29
30
30
31
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 01-1218 | Прокладка трубы |
Загрузка ...
|
|
| 1 | 01-1218 | Прокладка трубы |
Загрузка ...
|
|
| 1 | 01-1218.20 | Прокладка |
Загрузка ...
|
|
| 2 | 01М-1206А | Труба |
Загрузка ...
|
|
| 2 | 01М-1206А.10 | Труба |
Загрузка ...
|
|
| 2 | 01М-1206А.10 | Труба |
Загрузка ...
|
|
| 3 | 100.СТП524 | Хомут |
Загрузка ...
|
|
| 3 | 100.СТП524 | Хомут |
Загрузка ...
|
|
| 3 | 100.СТП524 | Хомут |
Загрузка ...
|
|
| 4 | 01-1235 | Шланг соединительный |
Загрузка ...
|
|
| 4 | 01-1235 | Шланг соединительный |
Загрузка ...
|
|
| 4 | 01-1235.20 | Шланг |
Загрузка ...
|
|
| 5 | 01М-12С18А | Кронштейн воздухоочистителя |
Загрузка ...
|
|
| 5 | 01М-12С18А | Кронштейн воздухоочистителя |
Загрузка ...
|
|
| 5 | 01М-12С18А | Кронштейн воздухоочистителя |
Загрузка ...
|
|
| 6 | 12.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 6 | 12.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 6 | 12.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 7 | 01-0699 | Болт |
Загрузка ...
|
|
| 7 | 01-0699 | Болт |
Загрузка ...
|
|
| 7 | 01-0699.20 | Болт кронштейна |
Загрузка ...
|
|
| 8 | 01М-12С4 | Корпус воздухоочистителя с головкой |
Загрузка ...
|
|
| 8 | 01М-12С4 | Корпус воздухоочистителя с головкой |
Загрузка ...
|
|
| 8 | 01М-12С4.20 | Корпус в сборе |
Загрузка ...
|
|
| 9 | 41-1241-02 | Прокладка кронштейна |
Загрузка ...
|
|
| 9 | 41-1241-02 | Прокладка кронштейна |
Загрузка ...
|
|
| 9 | 41-1241-02.20 | Прокладка |
Загрузка ...
|
|
| 10 | 01М-1233.20 | Фильтр верхний |
Загрузка ...
|
|
| 10 | 01М-1233 | Элемент верхний |
Загрузка ...
|
|
| 10 | 01М-1233 | Элемент верхний |
Загрузка ...
|
|
| 11 | М10.6Н.35.013.5927 | Гайка |
Загрузка ...
|
|
| 11 | М10.6Н.35.013.5927 | Гайка |
Загрузка ...
|
|
| 11 | М10.6Н.35.013.5927 | Гайка |
Загрузка ...
|
|
| 12 | М10.6gх25.88.35.013.7796 | Болт |
Загрузка ...
|
|
| 12 | М10.6gх25.88.35.013.7796 | Болт |
Загрузка ...
|
|
| 12 | М10.6gх25.88.35.018.7796 | Болт |
Загрузка ...
|
|
| 13 | 41-1245-1А | Лента кронштейна |
Загрузка ...
|
|
| 13 | 41-1245-1А | Лента кронштейна |
Загрузка ...
|
|
| 13 | 41-1245-1А | Лента кронштейна |
Загрузка ...
|
|
| 14 | 10.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 14 | 10.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 14 | 10.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 15 | М10.6gх40.88.35.013.7795 | Болт |
Загрузка ...
|
|
| 15 | М10.6gх40.88.35.013.7795 | Болт |
Загрузка ...
|
|
| 15 | М10.6gх40.88.35.013.7795 | Болт |
Загрузка ...
|
|
| 16 | 01М-1232 | Элемент нижний |
Загрузка ...
|
|
| 16 | 01М-1232.20 | Фильтр нижний |
Загрузка ...
|
|
| 16 | 01М-1232 | Элемент нижний |
Загрузка ...
|
|
| 17 | 01М-1204А | Кольцо |
Загрузка ...
|
|
| 17 | 01М-1204А.20 | Кольцо |
Загрузка ...
|
|
| 17 | 01М-1204А | Кольцо |
Загрузка ...
|
|
| 18 | 01М-12С13-11.20 | Кассета в сборе |
Загрузка ...
|
|
| 18 | 01М-12С13-11 | Кассета |
Загрузка ...
|
|
| 18 | 01М-12С13-11 | Кассета |
Загрузка ...
|
|
| 19 | 01М-1229.20 | Кольцо |
Загрузка ...
|
|
| 19 | 01М-1229 | Кольцо уплотнительное |
Загрузка ...
|
|
| 19 | 01М-1229 | Кольцо уплотнительное |
Загрузка ...
|
|
| 20 | 01М-12С8-01 | Поддон в сборе |
Загрузка ...
|
|
| 20 | 01М-12С8-01 | Поддон в сборе |
Загрузка ...
|
|
| 20 | 01М-12С8-01 | Поддон в сборе |
Загрузка ...
|
|
| 21 | 01М-1217-01 | Ванна масляная |
Загрузка ...
|
|
| 21 | 01М-1217-01 | Ванна масляная |
Загрузка ...
|
|
| 21 | 01М-1217-01 | Ванна масляная |
Загрузка ...
|
|
| 22 | А53.01.000-02 | Моноциклон в сборе |
Загрузка ...
|
|
| 22 | А53.01.000-02 | Моноциклон в сборе |
Загрузка ...
|
|
| 22 | А53.01.000-02 | Моноциклон в сборе |
Загрузка ...
|
|
| 23 | 01М-1259 | Труба переходная |
Загрузка ...
|
|
| 23 | 01М-1259 | Труба переходная |
Загрузка ...
|
|
| 23 | 01М-1259 | Труба переходная |
Загрузка ...
|
|
| 24 | 01М-1248 | Хомут |
Загрузка ...
|
|
| 24 | 01М-1248 | Хомут |
Загрузка ...
|
|
| 24 | 01М-1248 | Хомут |
Загрузка ...
|
|
| 25 | 01М-12С7 | Труба переходная |
Загрузка ...
|
|
| 25 | 01М-12С7 | Труба переходная |
Загрузка ...
|
|
| 25 | 01М-12С7 | Труба переходная |
Загрузка ...
|
|
| 26 | 01СГ-12С4.10 | Корпус в сборе |
Загрузка ...
|
|
| 27 | 01МЛ-12С4 | Корпус в сборе |
Загрузка ...
|
|
| 27 | 01МЛ-12С4 | Корпус в сборе |
Загрузка ...
|
|
| 28 | 01М-12С3.20 | Воздухоочиститель |
Загрузка ...
|
|
| 28 | 01М-12С3 | Воздухоочиститель |
Загрузка ...
|
|
| 28 | 01М-12С3.10 | Воздухоочиститель |
Загрузка ...
|
|
| 29 | 01МГ-12С3.10 | Воздухоочиститель |
Загрузка ...
|
|
| 30 | 01МЛ-12С3.10 | Воздухоочиститель |
Загрузка ...
|
|
| 30 | 01МЛ-12С3 | Воздухоочиститель |
Загрузка ...
|
|
| 31 | Т4.02.012 | Колпак в сборе |
Загрузка ...
|
|
| 31 | Т4.02.012 | Колпак в сборе |
Загрузка ...
|
|
| 32 | 440-12С4 | Корпус в сборе |
Загрузка ...
|
|
| 33 | 440-12С3 | Воздухоочиститель |
Загрузка ...
|
|
| 34 | 440-12С8 | Хомут |
Загрузка ...
|
|
| 35 | 11ТЛ-1235 | Шланг |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
