Графический каталог запасных частей к технике: Алтайдизель А-01М, Д-461. Система топливная
1
1
1
2
2
2
3
3
3
4
4
4
5
5
5
6
6
6
7
7
7
8
8
8
9
9
9
10
10
10
11
11
11
12
12
12
13
13
13
14
14
14
15
15
15
16
16
16
17
17
17
18
18
18
19
19
19
20
20
20
21
21
21
22
22
22
23
23
23
23
23
24
24
24
25
25
25
26
26
26
27
27
27
28
28
28
29
29
29
30
30
30
31
31
31
32
32
32
33
33
33
34
34
34
35
35
35
36
36
36
37
37
37
38
38
38
39
39
39
40
40
40
41
41
41
42
42
42
43
43
43
44
44
44
45
45
45
46
46
46
47
48
48
48
49
49
49
50
50
50
51
51
51
52
52
53
54
54
54
55
55
55
56
56
56
57
58
59
59
59

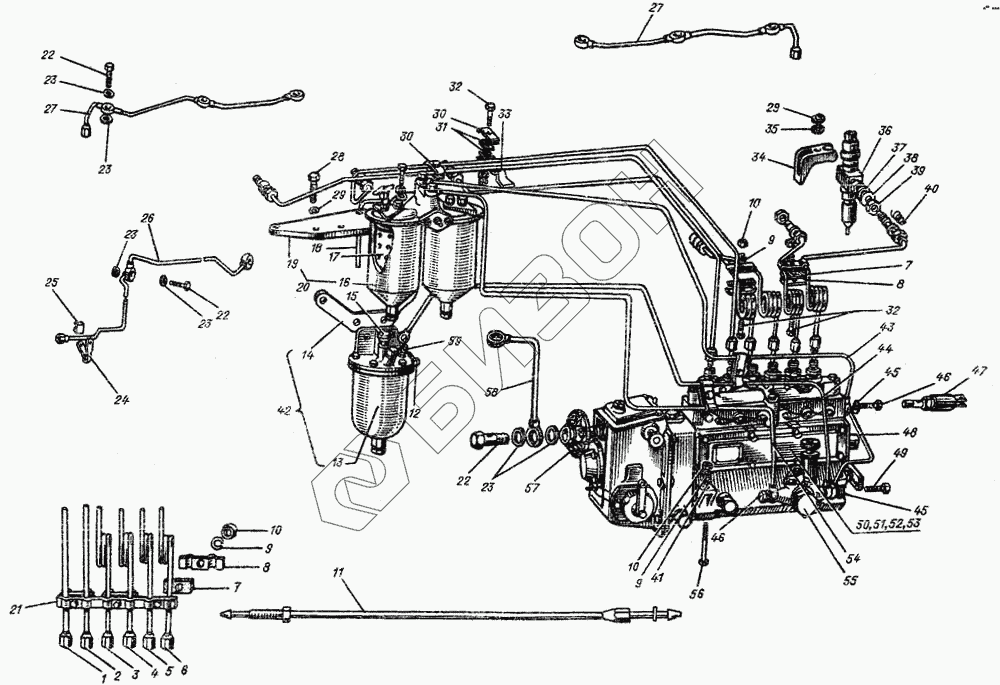

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 01М-15С1-10 | 01М-15С1-10 | Система топливная |
Загрузка ...
|
|
| 01М-15С1-20 | 01М-15С1-20 | Система топливная |
Загрузка ...
|
|
| 01М-15С1.20 | 01М-15С1.20 | Система топливная |
Загрузка ...
|
|
| 01М-15С1.10 | 01М-15С1.10 | Система топливная |
Загрузка ...
|
|
| 01М-15С1-30.20 | 01М-15С1-30.20 | Система топливная |
Загрузка ...
|
|
| 01М-15С1-10.10 | 01М-15С1-10.10 | Система топливная |
Загрузка ...
|
|
| 01М-15С1 | 01М-15С1 | Система топливная |
Загрузка ...
|
|
| 01М-15С1-30.10 | 01М-15С1-30.10 | Система топливная |
Загрузка ...
|
|
| 461-15С1 | 461-15С1 | Система топливная |
Загрузка ...
|
|
| 01М-15С1-10.20 | 01М-15С1-10.20 | Система топливная |
Загрузка ...
|
|
| 01М-15С1-20.10 | 01М-15С1-20.10 | Система топливная |
Загрузка ...
|
|
| 461-15С1-10 | 461-15С1-10 | Система топливная |
Загрузка ...
|
|
| 1 | 01-15С20Б-01 | Топливопровод |
Загрузка ...
|
|
| 1 | 01-15С20Б-01 | Топливопровод |
Загрузка ...
|
|
| 1 | 01-15С20Б-01.20 | Топливопровод |
Загрузка ...
|
|
| 2 | 01-15С19Б-01 | Топливопровод |
Загрузка ...
|
|
| 2 | 01-15С19Б-01 | Топливопровод |
Загрузка ...
|
|
| 2 | 01-15С19Б-01 | Топливопровод |
Загрузка ...
|
|
| 3 | 01-15С18Б | Топливопровод |
Загрузка ...
|
|
| 3 | 01-15С18Б | Топливопровод |
Загрузка ...
|
|
| 3 | 01-15С18Б.20 | Топливопровод |
Загрузка ...
|
|
| 4 | 01-15С17Б | Топливопровод |
Загрузка ...
|
|
| 4 | 01-15С17Б | Топливопровод |
Загрузка ...
|
|
| 4 | 01-15С17Б.20 | Топливопровод |
Загрузка ...
|
|
| 5 | 01-15С16Б | Топливопровод |
Загрузка ...
|
|
| 5 | 01-15С16Б.20 | Топливопровод |
Загрузка ...
|
|
| 5 | 01-15С161Б | Топливопровод |
Загрузка ...
|
|
| 6 | 01-15С15Б | Топливопровод |
Загрузка ...
|
|
| 6 | 01-15С15Б | Топливопровод |
Загрузка ...
|
|
| 6 | 01-15С15Б.20 | Топливопровод |
Загрузка ...
|
|
| 7 | 03-1556 | Прокладка |
Загрузка ...
|
|
| 7 | 03-1556 | Прокладка |
Загрузка ...
|
|
| 7 | 03-1556 | Прокладка |
Загрузка ...
|
|
| 8 | 01-1555А | Планка |
Загрузка ...
|
|
| 8 | 01-1555А | Планка |
Загрузка ...
|
|
| 8 | 01-1555А | Планка |
Загрузка ...
|
|
| 9 | 8.65Г.0212.6402 | Шайба пружинная |
Загрузка ...
|
|
| 9 | 8.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 9 | 8.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 10 | М8.6Н.6.013.2524 | Гайка |
Загрузка ...
|
|
| 10 | М8.6Н.6.013.2524 | Гайка |
Загрузка ...
|
|
| 10 | М8.6Н.6.0212.2524 | Гайка |
Загрузка ...
|
|
| 11 | 01-15С21Б | Топливопровод |
Загрузка ...
|
|
| 11 | 01-15С21Б | Топливопровод |
Загрузка ...
|
|
| 11 | 01-15С21Б.20 | Топливопровод |
Загрузка ...
|
|
| 12 | М10.6gх35.88.35.013.7796 | Болт |
Загрузка ...
|
|
| 12 | М10.6gх35.88.35.013.7796 | Болт |
Загрузка ...
|
|
| 12 | М10.6gх35.88.35.0212.7796 | Болт |
Загрузка ...
|
|
| 13 | А23.30.000-01 | Топливный фильтр грубой очистки |
Загрузка ...
|
|
| 13 | А23.30.000-02 | Фильтр ФГ-26 |
Загрузка ...
|
|
| 13 | А23.30.000-03 | Фильтр ФГ-27 |
Загрузка ...
|
|
| 14 | 01-1523А | Кронштейн |
Загрузка ...
|
|
| 14 | 01-1523А | Кронштейн |
Загрузка ...
|
|
| 14 | 01-1523А | Кронштейн |
Загрузка ...
|
|
| 15 | А12.01.003-03.20 | Болт поворотного угольника |
Загрузка ...
|
|
| 15 | А12.01.003-03.10 | Болт поворотного угольника |
Загрузка ...
|
|
| 15 | А12.01.003-03 | Болт поворотного угольника |
Загрузка ...
|
|
| 16 | 25.1117010-01 | Фильтр гонкой очистки ФТ-150А |
Загрузка ...
|
|
| 16 | 25.1117010-02 | Фильтр ФТ-151 |
Загрузка ...
|
|
| 16 | 25.1117010-03 | Фильтр ФТ-152 |
Загрузка ...
|
|
| 17 | 24.1117030 | Фильтрующий элемент ЭФТ 75А |
Загрузка ...
|
|
| 17 | 24.1117030 | Фильтрующий элемент ЭФТ 75А |
Загрузка ...
|
|
| 17 | 24.1117030-00.01 | Элемент фильтрующий |
Загрузка ...
|
|
| 18 | 41-15С29-10 | Трубка вентиля |
Загрузка ...
|
|
| 18 | 41-15С29-10 | Трубка вентиля |
Загрузка ...
|
|
| 18 | 41-15С29-10.20 | Трубка вентиля |
Загрузка ...
|
|
| 19 | 01М-1535 | Плита |
Загрузка ...
|
|
| 19 | 01М-1535 | Плита |
Загрузка ...
|
|
| 19 | 01М-1535 | Плита |
Загрузка ...
|
|
| 20 | 01М-15С10 | Фильтр ФТ-150 с плитой |
Загрузка ...
|
|
| 20 | 01М-15С10.20 | Фильтр ФТ-150 с плитой |
Загрузка ...
|
|
| 20 | 01М-15С10.10 | Фильтр ФТ-150 с плитой |
Загрузка ...
|
|
| 21 | 03-15С34 | Скоба |
Загрузка ...
|
|
| 21 | 03-15С34 | Скоба |
Загрузка ...
|
|
| 21 | 03-15С34 | Скоба |
Загрузка ...
|
|
| 22 | 03-1525А | Болт поворотного угольника |
Загрузка ...
|
|
| 22 | 03-1525А | Болт поворотного угольника |
Загрузка ...
|
|
| 22 | 03-1525А | Болт поворотного угольника |
Загрузка ...
|
|
| 23 | 41-1526А | Прокладка |
Загрузка ...
|
|
| 23 | 41-1526А | Прокладка |
Загрузка ...
|
|
| 23 | 41-1526А | Прокладка |
Загрузка ...
|
|
| 24 | 01-1540А | Хомут |
Загрузка ...
|
|
| 24 | 01-1540А | Хомут |
Загрузка ...
|
|
| 24 | 01-1540А | Хомут |
Загрузка ...
|
|
| 25 | 01-А1551.20 | Прокладка |
Загрузка ...
|
|
| 25 | 01-А1551 | Прокладка |
Загрузка ...
|
|
| 25 | 03-А1551 | Прокладка |
Загрузка ...
|
|
| 26 | 01-15С14В | Трубка слива с головки |
Загрузка ...
|
|
| 26 | 01-15С14В | Трубка слива с головки |
Загрузка ...
|
|
| 26 | 01-15С14В.20 | Трубка слива с головки |
Загрузка ...
|
|
| 27 | 01-15С13Б | Трубка слива с форсунок |
Загрузка ...
|
|
| 27 | 01-15С13Б | Трубка слива с форсунок |
Загрузка ...
|
|
| 27 | 01-15С13Б | Трубка слива с форсунок |
Загрузка ...
|
|
| 28 | М12.6gх30.88.35.0212.7796 | Болт |
Загрузка ...
|
|
| 28 | М12.6gх30.88.35.013.7796 | Болт |
Загрузка ...
|
|
| 28 | М12.6gх30.88.35.013.7796 | Болт |
Загрузка ...
|
|
| 29 | 12.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 29 | 12.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 29 | 12.65Г.0212.6402 | Шайба пружинная |
Загрузка ...
|
|
| 30 | 14-1540А | Планка зажима |
Загрузка ...
|
|
| 30 | 14-1540-1 | Планка зажима |
Загрузка ...
|
|
| 30 | 14-1540-1 | Планка зажима |
Загрузка ...
|
|
| 31 | 14-1567-1 | Прокладка |
Загрузка ...
|
|
| 31 | 14-1567-1 | Прокладка |
Загрузка ...
|
|
| 31 | 14-1567-1.20 | Прокладка |
Загрузка ...
|
|
| 32 | М8.6gх25.88.35.013.7796 | Болт |
Загрузка ...
|
|
| 32 | М8.6gх25.88.35.013.7796 | Болт |
Загрузка ...
|
|
| 32 | М8.6gх25.88.35.013.7796 | Болт |
Загрузка ...
|
|
| 33 | 01М-1554 | Планка |
Загрузка ...
|
|
| 33 | 01М-1554 | Планка |
Загрузка ...
|
|
| 33 | 01М-1554 | Планка |
Загрузка ...
|
|
| 34 | 01-А1533 | Скоба крепления форсунки |
Загрузка ...
|
|
| 34 | 01-А1533 | Скоба крепления форсунки |
Загрузка ...
|
|
| 34 | 01-А1533 | Скоба крепления форсунки |
Загрузка ...
|
|
| 35 | 01-А1532 | Шайба |
Загрузка ...
|
|
| 35 | 01-А1532 | Шайба |
Загрузка ...
|
|
| 35 | 01-А1532 | Шайба |
Загрузка ...
|
|
| 36 | 6А1-20С1Б | Форсунка |
Загрузка ...
|
|
| 36 | 6А1-20С1Б.10 | Форсунка |
Загрузка ...
|
|
| 36 | 6А1-20С1Б.10 | Форсунка |
Загрузка ...
|
|
| 37 | 01-1542-1Б | Кольцо резиновое |
Загрузка ...
|
|
| 37 | 01-1542-1Б | Кольцо резиновое |
Загрузка ...
|
|
| 37 | 01-1542-1Б | Кольцо резиновое |
Загрузка ...
|
|
| 38 | 01-1548Б | Шайба |
Загрузка ...
|
|
| 38 | 01-1548Б | Шайба |
Загрузка ...
|
|
| 38 | 01-1548Б | Шайба |
Загрузка ...
|
|
| 39 | М12х1.5.6Н.6.0212.2526 | Гайка |
Загрузка ...
|
|
| 39 | М12х1.5.6Н.6.013.2526 | Гайка |
Загрузка ...
|
|
| 39 | М12х1.5.6Н.6.013.2526 | Гайка |
Загрузка ...
|
|
| 40 | 03-1565 | Пружина |
Загрузка ...
|
|
| 40 | 03-1565 | Пружина |
Загрузка ...
|
|
| 40 | 03-1565 | Пружина |
Загрузка ...
|
|
| 41 | 01-1559 | Шайба специальная |
Загрузка ...
|
|
| 41 | 01-1559 | Шайба специальная |
Загрузка ...
|
|
| 41 | 01-1559 | Шайба специальная |
Загрузка ...
|
|
| 42 | 01М-15С9.10 | Фильтр ФГ-25 с кронштейном |
Загрузка ...
|
|
| 42 | 01М-15С9.20 | Фильтр ФГ-25 с кронштейном |
Загрузка ...
|
|
| 42 | 01М-15С9 | Фильтр ФГ-25 с кронштейном |
Загрузка ...
|
|
| 43 | 01М-15С23 | Топливопровод от фильтра ФТ-150 к насосу |
Загрузка ...
|
|
| 43 | 01М-15С23 | Топливопровод от фильтра ФТ-150 к насосу |
Загрузка ...
|
|
| 43 | 01М-15С23.20 | Топливопровод от фильтра ФТ-150 к насосу |
Загрузка ...
|
|
| 44 | 01М-15С28 | Топливопровод от фильтра ФГ-25 к помпе |
Загрузка ...
|
|
| 44 | 01М-15С28 | Топливопровод от фильтра ФГ-25 к помпе |
Загрузка ...
|
|
| 44 | 01М-15С28.20 | Топливопровод от фильтра ФГ-25 к помпе |
Загрузка ...
|
|
| 45 | СМД7-1539А | Прокладка |
Загрузка ...
|
|
| 45 | СМД7-1539А | Прокладка |
Загрузка ...
|
|
| 45 | СМД7-1539А | Прокладка |
Загрузка ...
|
|
| 46 | А12.01.003-07.10 | Болт поворотного угольника |
Загрузка ...
|
|
| 46 | А12.01.003-07.20 | Болт поворотного угольника |
Загрузка ...
|
|
| 46 | А12.01.003-07 | Болт поворотного угольника |
Загрузка ...
|
|
| 47 | 460-22С1 | Клапан электромагнитный |
Загрузка ...
|
|
| 48 | 03-15С25В | Топливопровод от насоса к помпе |
Загрузка ...
|
|
| 48 | 03-15С25В | Топливопровод от насоса к помпе |
Загрузка ...
|
|
| 48 | 03-15С25В.20 | Топливопровод от насоса к помпе |
Загрузка ...
|
|
| 49 | СМД7-1536 | Болт крепления |
Загрузка ...
|
|
| 49 | СМД7-1536 | Болт крепления |
Загрузка ...
|
|
| 49 | СМД7-1536.20 | Болт поворотного угольника |
Загрузка ...
|
|
| 50 | 03-16С1 | Насос топливный |
Загрузка ...
|
|
| 50 | 03-16С1.20 | Насос топливный |
Загрузка ...
|
|
| 50 | 03-16С1.10 | Насос топливный |
Загрузка ...
|
|
| 51 | 01Е-16С1 | Насос топливный |
Загрузка ...
|
|
| 51 | 01Е-16С1.20 | Насос топливный |
Загрузка ...
|
|
| 51 | 01Е-16С1.10 | Насос топливный |
Загрузка ...
|
|
| 52 | 01Л-16С1 | Насос топливный |
Загрузка ...
|
|
| 52 | 01Л-16С1.10 | Насос топливный |
Загрузка ...
|
|
| 53 | АТНМ6110 | Насос топливный |
Загрузка ...
|
|
| 54 | 01М-15С24 | Топливопровод от фильтра ФТ-150 к помпе |
Загрузка ...
|
|
| 54 | 01М-15С24 | Топливопровод от фильтра ФТ-150 к помпе |
Загрузка ...
|
|
| 54 | 01М-15С24.20 | Топливопровод от фильтра ФТ-150 к помпе |
Загрузка ...
|
|
| 55 | 16-С30-8А-30 | Помпа |
Загрузка ...
|
|
| 55 | 16-С30-8А-30 | Помпа |
Загрузка ...
|
|
| 55 | 16-С30-8А-40 | Помпа |
Загрузка ...
|
|
| 56 | М8.6gх80.58.35.013.7795 | Болт |
Загрузка ...
|
|
| 56 | М8.6gх80.58.35.013.7795 | Болт |
Загрузка ...
|
|
| 56 | М8.6gх80.58.35.013.7795 | Болт |
Загрузка ...
|
|
| 57 | 460-17С32 | Пневмокорректор |
Загрузка ...
|
|
| 58 | 461-15С36 | Трубка подвода воздуха |
Загрузка ...
|
|
| 59 | 10.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 59 | 10.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 59 | 10.65Г.0212.6402 | Шайба пружинная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
Узнавайте первыми!
о новинках в отрасли, акциях магазина, новостях компании и многом другом!
Нажимая на кнопку “Подписаться”,
Вы соглашаетесь с
условиями обработки персональных данных
