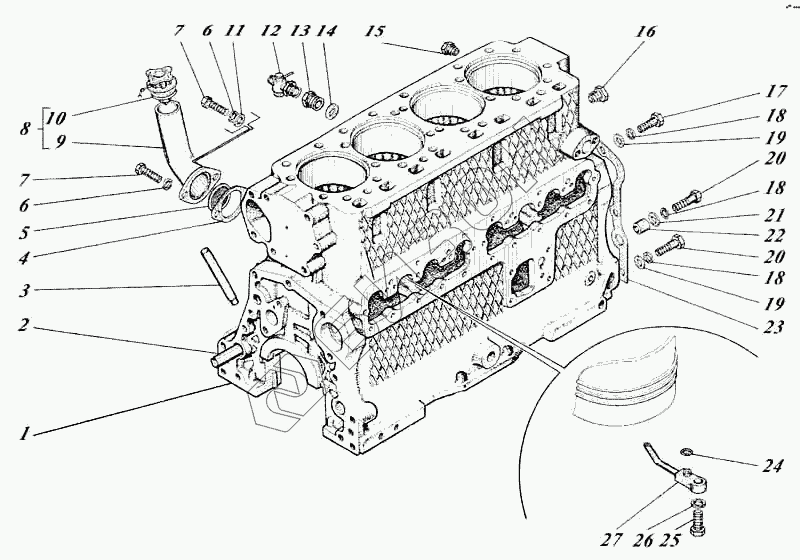

Графический каталог запасных частей к технике: Алтайдизель Д-442. Блок-картер 41-01c1-1-01
1
1
2
3
4
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
18
18
19
19
20
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 41-01с1-1-02 | 41-01с1-1-02 | Блок-картер |
Загрузка ...
|
|
| 41-01с1-1-02 | 41-01с1-1-02 | Блок-картер |
Загрузка ...
|
|
| 41-01с1-1-01 | 41-01с1-1-01 | Блок-картер |
Загрузка ...
|
|
| 41-01с1-1-01 | 41-01с1-1-01 | Блок-картер |
Загрузка ...
|
|
| 1 | 440-01с2-02 | Блок-картер |
Загрузка ...
|
|
| 1 | 440-01с2-01 | Блок-картер |
Загрузка ...
|
|
| 2 | СМД7-0166А | Втулка направляющая |
Загрузка ...
|
|
| 3 | 01-0135 | Трубка маслоизмерителя |
Загрузка ...
|
|
| 4 | СМД1-0126А | Прокладка патрубка |
Загрузка ...
|
|
| 5 | СМД1-0125А | Сетка |
Загрузка ...
|
|
| 6 | Шайба 10.65Г.02.12 [6402] | Шайба 10.65Г.02.12 |
Загрузка ...
|
|
| 7 | Болт М10-6gх30.88.35.029 [7796] | Болт М10-6gх30.88.35.029 |
Загрузка ...
|
|
| 8 | 41-01с6-01 | Патрубок маслоналивной |
Загрузка ...
|
|
| 9 | 440-01с12 | Патрубок маслоналивной |
Загрузка ...
|
|
| 10 | 01М-01с6 | Пробка маслоналивного патрубка |
Загрузка ...
|
|
| 11 | Шайба 10х2.01.08кп.02.12 [10450] | Шайба 10х2.01.08кп.02.12 |
Загрузка ...
|
|
| 12 | Кр2-1305000ГЧ | Кран ПС7-0 |
Загрузка ...
|
|
| 13 | 41-0165-1 | Штуцер переходной |
Загрузка ...
|
|
| 14 | 14-0172 | Прокладка |
Загрузка ...
|
|
| 15 | 01М-0193 | Пробка коническая 1/4" |
Загрузка ...
|
|
| 16 | 01М-0195 | Пробка коническая 3/4" |
Загрузка ...
|
|
| 17 | Болт М12-6gх35.88.35.029 [7796] | Болт М12-6gх35.88.35.029 |
Загрузка ...
|
|
| 18 | Шайба 12.65Г.02.12 [6402] | Шайба 12.65Г.02.12 |
Загрузка ...
|
|
| 19 | Шайба 12х2.01.08кп.02.12 [11371] | Шайба 12х2.01.08кп.02.12 |
Загрузка ...
|
|
| 20 | Болт М12-6gх50.88.35.029 [7795] | Болт М12-6gх50.88.35.029 |
Загрузка ...
|
|
| 21 | Шайба [6Т2-0219] | Шайба |
Загрузка ...
|
|
| 22 | 01-0134 | Втулка направляющая |
Загрузка ...
|
|
| 23 | 01-0204 | Прокладка картера |
Загрузка ...
|
|
| 24 | Кольцо резиновое [442-0178] | Кольцо резиновое |
Загрузка ...
|
|
| 25 | Болт М8-6gх25.88.35.013 [7796] | Болт М8-6gх25.88.35.013 |
Загрузка ...
|
|
| 26 | Шайба 8.65Г.02.12 [6402] | Шайба 8.65Г.02.12 |
Загрузка ...
|
|
| 27 | НТА-01с5-3 | Форсунка охлаждения поршня |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
