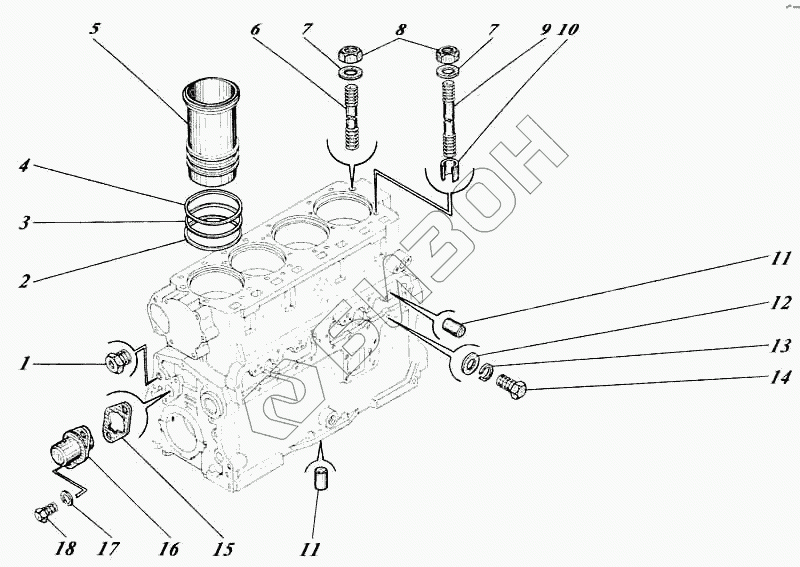

Графический каталог запасных частей к технике: Алтайдизель Д-442. Блок-картер 41-01с1-1-01
1
2
3
4
5
6
7
7
8
9
10
11
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 41-01с1-1-02 | 41-01с1-1-02 | Блок-картер |
Загрузка ...
|
|
| 41-01с1-1-01 | 41-01с1-1-01 | Блок-картер |
Загрузка ...
|
|
| 41-01с1-1-01 | 41-01с1-1-01 | Блок-картер |
Загрузка ...
|
|
| 41-01с1-1-02 | 41-01с1-1-02 | Блок-картер |
Загрузка ...
|
|
| 1 | 41-0164 | Пробка |
Загрузка ...
|
|
| 2 | Кольцо уплотнительное нижнее [01М-0144] | Кольцо уплотнительное нижнее |
Загрузка ...
|
|
| 3 | Кольцо уплотнительное [01М-0143] | Кольцо уплотнительное |
Загрузка ...
|
|
| 4 | Кольцо антикавитационное [01М-0142] | Кольцо антикавитационное |
Загрузка ...
|
|
| 5 | 01М-0102 | Гильза цилиндра |
Загрузка ...
|
|
| 6 | Шпилька крепления головки [01-0118-1А] | Шпилька крепления головки |
Загрузка ...
|
|
| 7 | Шайба [6Т2-0119] | Шайба |
Загрузка ...
|
|
| 8 | Гайка крепления головки [6Т2-0117] | Гайка крепления головки |
Загрузка ...
|
|
| 9 | Шпилька крепления головки [41-0118-1А] | Шпилька крепления головки |
Загрузка ...
|
|
| 10 | 01М-0180 | Втулка |
Загрузка ...
|
|
| 11 | 3128 | Штифт 8х16.Хим.Окс |
Загрузка ...
|
|
| 12 | Шайба 8.01.08кп.02.12 [11371] | Шайба 8.01.08кп.02.12 |
Загрузка ...
|
|
| 13 | Шайба 10.65Г.02.12 [6402] | Шайба 10.65Г.02.12 |
Загрузка ...
|
|
| 14 | Болт М10-6gх30.88.35.029 [7796] | Болт М10-6gх30.88.35.029 |
Загрузка ...
|
|
| 15 | 6Т2-0133 | Прокладка |
Загрузка ...
|
|
| 16 | 6Т2-01с4 | Палец |
Загрузка ...
|
|
| 17 | Шайба 8.65Г.02.12 [6402] | Шайба 8.65Г.02.12 |
Загрузка ...
|
|
| 18 | Болт М8-6gх20.88.35.029 [7796] | Болт М8-6gх20.88.35.029 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
