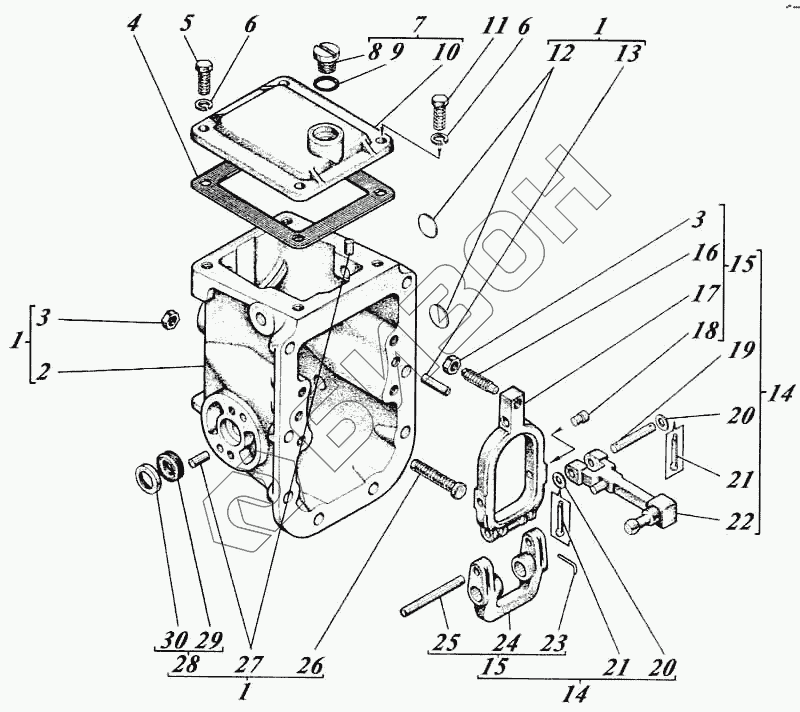

Графический каталог запасных частей к технике: Алтайдизель Д-442. Регулятор 440-17с1
1
1
1
2
3
3
4
5
6
6
7
8
9
10
11
12
13
14
14
15
15
16
17
18
19
20
20
21
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 444-17с1 | 444-17с1 | Регулятор |
Загрузка ...
|
|
| 1 | 440-17с2 | Корпус регулятора |
Загрузка ...
|
|
| 2 | 41-1701-01 | Корпус регулятора |
Загрузка ...
|
|
| 3 | Гайка М6-6Н.6.013 [5915] | Гайка М6-6Н.6.013 |
Загрузка ...
|
|
| 4 | 17-067 | Прокладка |
Загрузка ...
|
|
| 5 | Болт 3М6-6gх20.58.013 [7796] | Болт 3М6-6gх20.58.013 |
Загрузка ...
|
|
| 6 | Шайба 6.65Г.05 [6402] | Шайба 6.65Г.05 |
Загрузка ...
|
|
| 7 | 445-17с15 | Крышка регулятора |
Загрузка ...
|
|
| 8 | 445-1793 | Пробка |
Загрузка ...
|
|
| 9 | Кольцо уплотнительное [СМ Д2-2622-1] | Кольцо уплотнительное |
Загрузка ...
|
|
| 10 | 445-1768 | Крышка верхняя |
Загрузка ...
|
|
| 11 | Болт М6-6gх20.88.35.05 [7796] | Болт М6-6gх20.88.35.05 |
Загрузка ...
|
|
| 12 | 16-242 | Заглушка |
Загрузка ...
|
|
| 13 | 17-002 | Штифт |
Загрузка ...
|
|
| 14 | 440-17с10 | Вилка регулятора с тягой |
Загрузка ...
|
|
| 15 | 17с5-2 | Вилка регулятора |
Загрузка ...
|
|
| 16 | Болт вилки [17-013] | Болт вилки |
Загрузка ...
|
|
| 17 | 17-009-1 | Вилка регулятора |
Загрузка ...
|
|
| 18 | 17-010А | Штырь |
Загрузка ...
|
|
| 19 | 17-075-1А | Ось вилки |
Загрузка ...
|
|
| 20 | Шайба [17-080] | Шайба |
Загрузка ...
|
|
| 21 | Шплинт [397 2х12.05] | Шплинт |
Загрузка ...
|
|
| 22 | 440-17с13 | Тяга регулятора |
Загрузка ...
|
|
| 23 | Шплинт [80.17.119] | Шплинт |
Загрузка ...
|
|
| 24 | 80.17.102-1 | Кронштейн вилки |
Загрузка ...
|
|
| 25 | 17-012-2 | Ось кронштейна |
Загрузка ...
|
|
| 26 | 17-074 | Упор |
Загрузка ...
|
|
| 27 | 17-069А | Штифт цилиндрический |
Загрузка ...
|
|
| 28 | 17с4.20 | Сальник регулятора |
Загрузка ...
|
|
| 29 | Кольцо сальника [17-008] | Кольцо сальника |
Загрузка ...
|
|
| 30 | 17-007 | Обойма сальника |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
