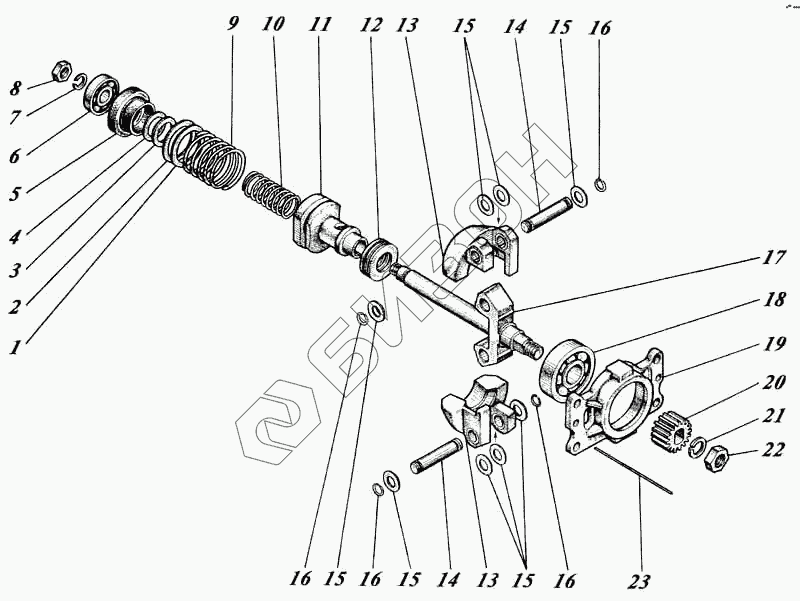

Графический каталог запасных частей к технике: Алтайдизель Д-442. Валик регулятора 41-А17с9-1А
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
15
15
15
15
16
16
16
16
17
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 444-17с9 | 444-17с9 | Валик регулятора |
Загрузка ...
|
|
| 41-А17с9-1А | 41-А17с9-1А | Валик регулятора |
Загрузка ...
|
|
| 41-А17с9-1А | 41-А17с9-1А | Валик регулятора |
Загрузка ...
|
|
| 444-17с9 | 444-17с9 | Валик регулятора |
Загрузка ...
|
|
| 1 | 17-047А | Прокладка регулировочная |
Загрузка ...
|
|
| 2 | 17-047-1 | Прокладка регулировочная |
Загрузка ...
|
|
| 3 | 17-050 | Прокладка регулировочная |
Загрузка ...
|
|
| 4 | 17-050 А | Прокладка регулировочная |
Загрузка ...
|
|
| 5 | 17-052-2А | Седло пружины |
Загрузка ...
|
|
| 6 | Подшипник 200 [8338] | Подшипник 200 |
Загрузка ...
|
|
| 7 | Шайба 8.65Г.05 [6402] | Шайба 8.65Г.05 |
Загрузка ...
|
|
| 8 | Гайка М8-6Н.6.013 [5915] | Гайка М8-6Н.6.013 |
Загрузка ...
|
|
| 9 | 17-049А | Пружина регулятора наружная |
Загрузка ...
|
|
| 10 | 17-048-1А | Пружина регулятора внутренняя |
Загрузка ...
|
|
| 11 | 17с8-2А | Муфта регулятора |
Загрузка ...
|
|
| 12 | Подшипник [6874 8202] | Подшипник |
Загрузка ...
|
|
| 13 | 444-17с11 | Груз регулятора |
Загрузка ...
|
|
| 13 | 17с11-2А | Груз регулятора |
Загрузка ...
|
|
| 14 | 17-045-3 | Ось груза |
Загрузка ...
|
|
| 15 | Шайба [17-044А] | Шайба |
Загрузка ...
|
|
| 16 | Кольцо стопорное [17-099] | Кольцо стопорное |
Загрузка ...
|
|
| 17 | 17с3-4 | Валик регулятора с крестовиной |
Загрузка ...
|
|
| 17 | 463-17с3 | Валик регулятора с крестовиной |
Загрузка ...
|
|
| 18 | Подшипник 303К2 [8338] | Подшипник 303К2 |
Загрузка ...
|
|
| 19 | 17-036-1 | Гнездо шарикоподшипника |
Загрузка ...
|
|
| 20 | 17-037-1А | Колесо зубчатое |
Загрузка ...
|
|
| 21 | Шайба 10.65Г.05 [6402] | Шайба 10.65Г.05 |
Загрузка ...
|
|
| 22 | Гайка М10-6Н.6.013 [5915] | Гайка М10-6Н.6.013 |
Загрузка ...
|
|
| 23 | 3282 | Проволока 1-0-С |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
