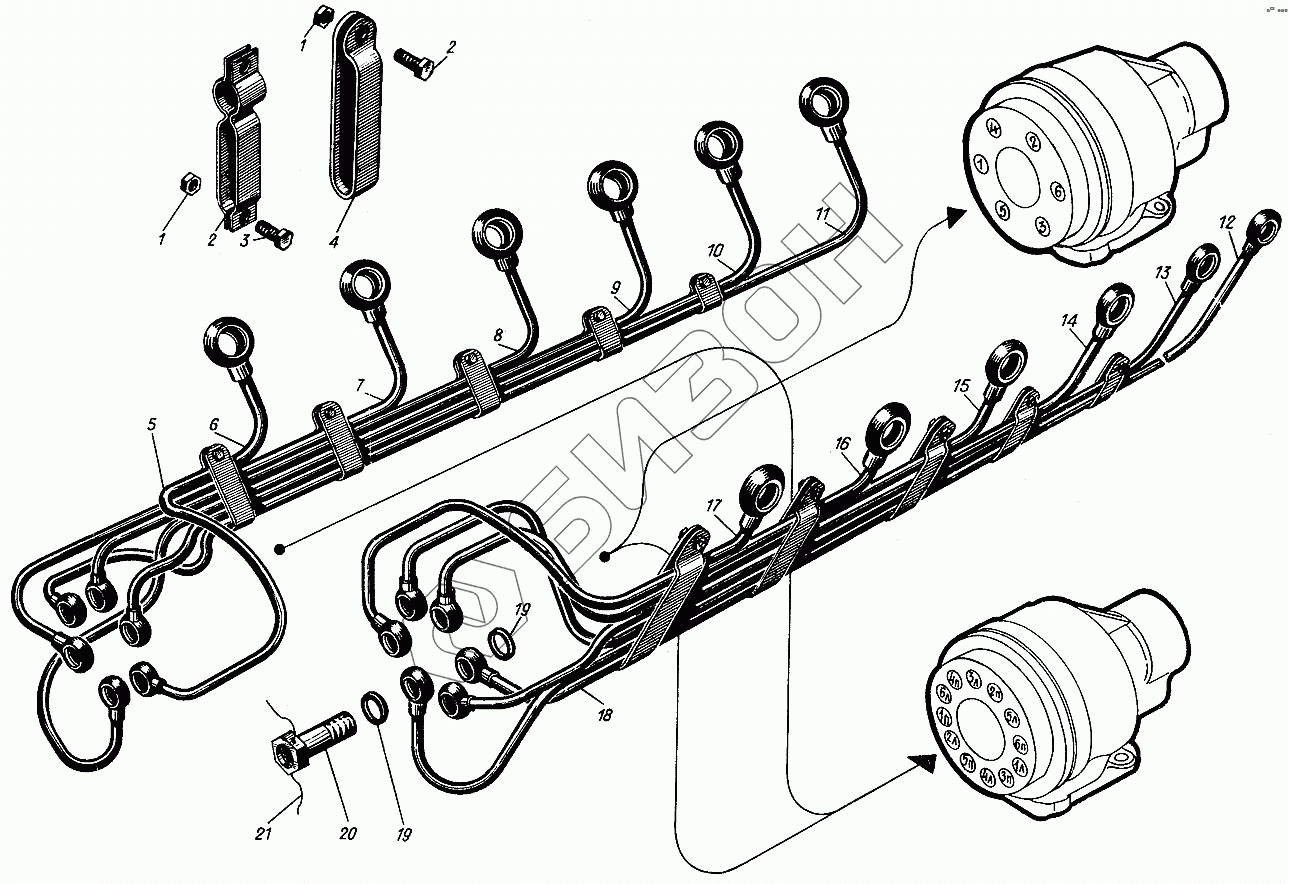

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1. Трубопровод воздушного пуска
1
1
2
2
3
4
4
4
4
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
18
18
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 351-13 | Гайка М5 |
Загрузка ...
|
|
| 2 | сб.322-64-1 | Хомутик шести трубок |
Загрузка ...
|
|
| 3 | 356-22 | Винт М5х12 |
Загрузка ...
|
|
| 4 | 322-65 | Хомутик двух трубок |
Загрузка ...
|
|
| 4 | 322-68 | Хомутик пяти трубок |
Загрузка ...
|
|
| 4 | 422-451 | Хомутик пяти трубок |
Загрузка ...
|
|
| 4 | 322-66 | Хомутик трех трубок |
Загрузка ...
|
|
| 4 | 322-67 | Хомутик четырех трубок |
Загрузка ...
|
|
| 4 | 322-69 | Хомутик шести трубок |
Загрузка ...
|
|
| 5 | сб.1222-14 | Воздухопровод пусковой левый |
Загрузка ...
|
|
| 5 | сб.322-14-1 | Воздухопровод пусковой левый |
Загрузка ...
|
|
| 6 | сб.122-01 | Трубка воздушного пуска первого левого цилиндра |
Загрузка ...
|
|
| 6 | сб.322-01-1 | Трубка воздушного пуска первого левого цилиндра |
Загрузка ...
|
|
| 7 | сб.1222-02 | Трубка воздушного пуска второго левого цилиндра |
Загрузка ...
|
|
| 7 | сб.322-02-1 | Трубка воздушного пуска второго левого цилиндра |
Загрузка ...
|
|
| 8 | сб.1222-03 | Трубка воздушного пуска третьего левого цилиндра |
Загрузка ...
|
|
| 8 | сб.322-03-1 | Трубка воздушного пуска третьего левого цилиндра |
Загрузка ...
|
|
| 9 | сб.1222-04 | Трубка воздушного пуска четвертого левого цилиндра |
Загрузка ...
|
|
| 9 | сб.322-04-1 | Трубка воздушного пуска четвертого левого цилиндра |
Загрузка ...
|
|
| 10 | сб.1222-05 | Трубка воздушного пуска пятого левого цилиндра |
Загрузка ...
|
|
| 10 | сб.322-05-1 | Трубка воздушного пуска пятого левого цилиндра |
Загрузка ...
|
|
| 11 | сб.1222-06 | Трубка воздушного пуска шестого левого цилиндра |
Загрузка ...
|
|
| 11 | сб.322-06-1 | Трубка воздушного пуска шестого левого цилиндра |
Загрузка ...
|
|
| 12 | сб.522-12 | Трубка воздушного пуска шестого правого цилиндра |
Загрузка ...
|
|
| 12 | сб.322-12-1 | Трубка воздушного пуска шестого правого цилиндра |
Загрузка ...
|
|
| 13 | сб.1222-11 | Трубка воздушного пуска пятого правого цилиндра |
Загрузка ...
|
|
| 13 | сб.322-11-1 | Трубка воздушного пуска пятого правого цилиндра |
Загрузка ...
|
|
| 14 | сб.522-10 | Трубка воздушного пуска четвертого правого цилиндра |
Загрузка ...
|
|
| 14 | сб.322-10-1 | Трубка воздушного пуска четвертого правого цилиндра |
Загрузка ...
|
|
| 15 | сб.522-09 | Трубка воздушного пуска третьего правого цилиндра |
Загрузка ...
|
|
| 15 | сб.322-09-1 | Трубка воздушного пуска третьего правого цилиндра |
Загрузка ...
|
|
| 16 | сб.522-08 | Трубка воздушного пуска второго правого цилиндра |
Загрузка ...
|
|
| 16 | сб.322-08-1 | Трубка воздушного пуска второго правого цилиндра |
Загрузка ...
|
|
| 17 | сб.322-07-1 | Трубка воздушного пуска первого правого цилиндра |
Загрузка ...
|
|
| 18 | сб.1222-15 | Воздухопровод правый |
Загрузка ...
|
|
| 18 | сб.322-15-1 | Воздухопровод пусковой правый |
Загрузка ...
|
|
| 19 | 355-06 | Кольцо уплотнительное 12х16 |
Загрузка ...
|
|
| 20 | 320-37 | Зажим |
Загрузка ...
|
|
| 21 | 354-22 | Проволока стопорная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
