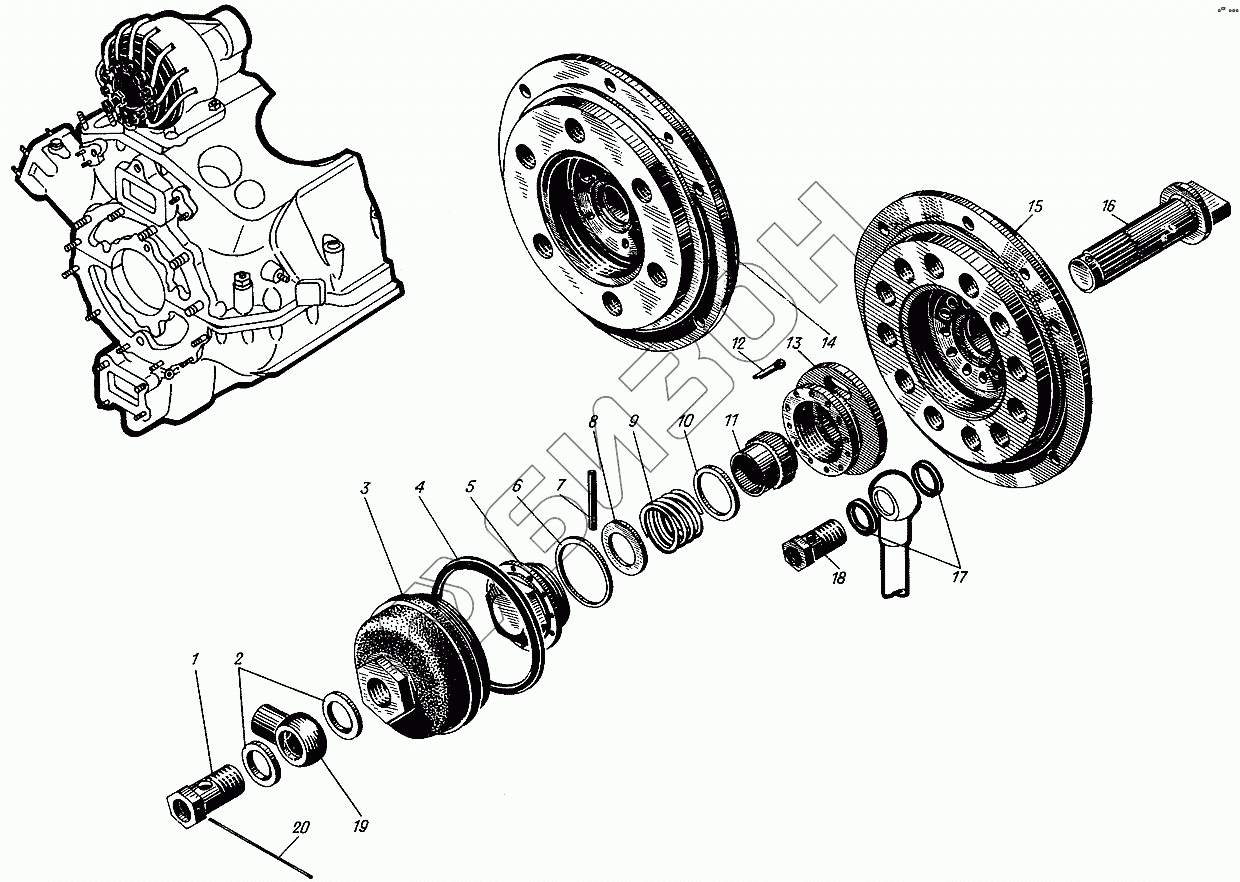

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1. Воздухораспределитель
сб.1210Л-30
сб.310-30А
сб.510-01
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| сб.1210Л-30 | сб.1210Л-30 | Воздухораспределитель в сборе |
Загрузка ...
|
|
| сб.310-30А | сб.310-30А | Воздухораспределитель в сборе |
Загрузка ...
|
|
| сб.510-01 | сб.510-01 | Воздухораспределитель в сборе |
Загрузка ...
|
|
| 1 | 510-26 | Зажим |
Загрузка ...
|
|
| 2 | 355-07 | Кольцо уплотнительное 14х20 |
Загрузка ...
|
|
| 3 | 310-10А | Колпак воздухораспределителя |
Загрузка ...
|
|
| 4 | 310-19 | Прокладка |
Загрузка ...
|
|
| 5 | 310-11 | Крышка распределительного диска |
Загрузка ...
|
|
| 6 | 310-21 | Прокладка |
Загрузка ...
|
|
| 7 | 310-13 | Штифт |
Загрузка ...
|
|
| 8 | 310-18-1 | Шайба |
Загрузка ...
|
|
| 9 | 310-12 | Пружина муфты |
Загрузка ...
|
|
| 10 | 310-17-1 | Шайба |
Загрузка ...
|
|
| 11 | 310-08 | Муфта валика |
Загрузка ...
|
|
| 12 | 354-09 | Шплинт разводной 1,5х12 |
Загрузка ...
|
|
| 13 | 310-09-1 | Диск распределительный |
Загрузка ...
|
|
| 13 | 510-09 | Диск распределительный |
Загрузка ...
|
|
| 14 | 510-06 | Корпус воздухораспределителя |
Загрузка ...
|
|
| 15 | 310-06-3 | Корпус воздухораспределителя |
Загрузка ...
|
|
| 15 | 1210Л-06 | Корпус воздухораспределителя |
Загрузка ...
|
|
| 16 | 310-07 | Валик привода |
Загрузка ...
|
|
| 17 | 355-06 | Кольцо уплотнительное 12х16 |
Загрузка ...
|
|
| 18 | 320-37 | Зажим |
Загрузка ...
|
|
| 19 | 310-25 | Угольник поворотный |
Загрузка ...
|
|
| 20 | 354-22 | Проволока стопорная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
