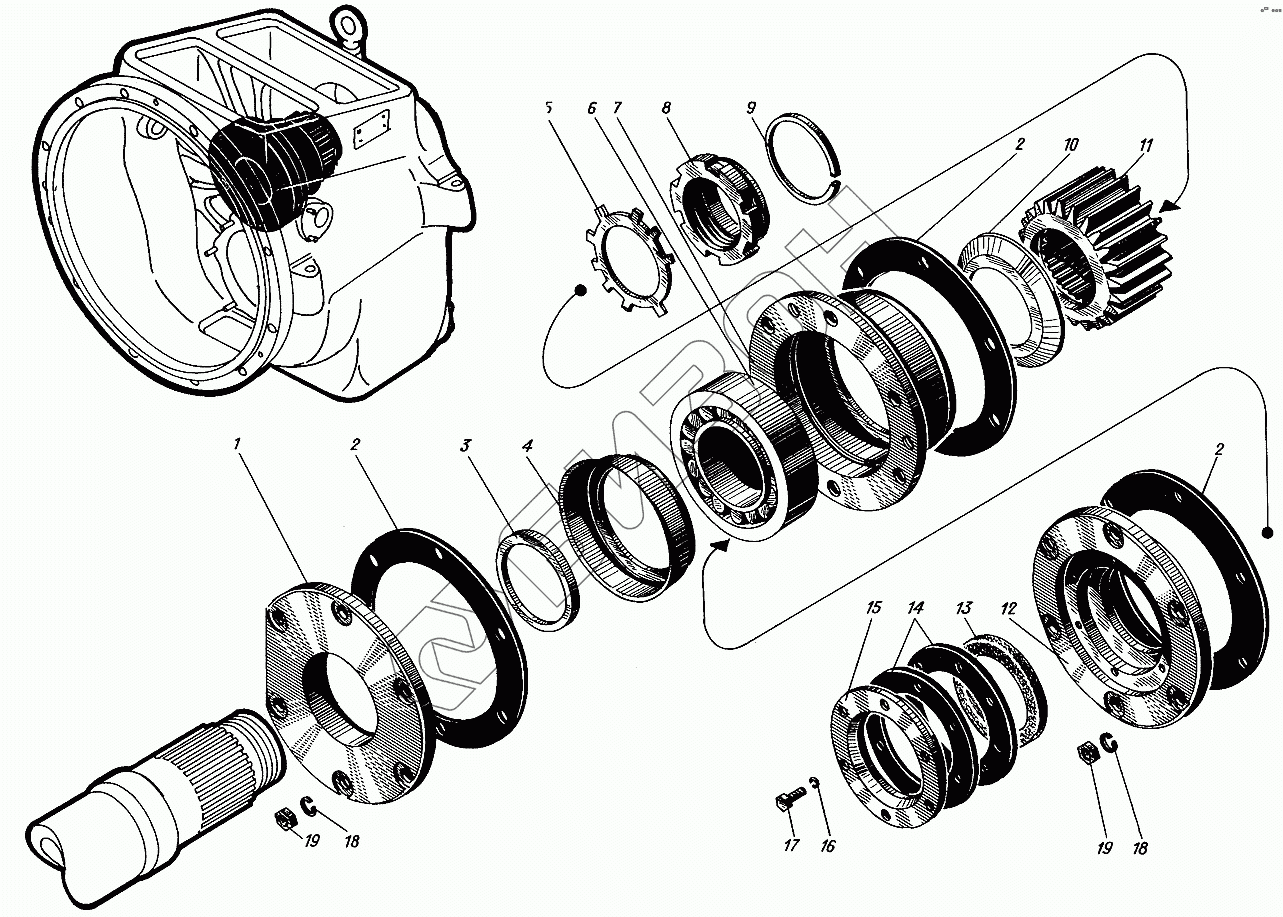

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1. Ведущая шестерня заднего хода
1
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 525-109-5 | Крышка |
Загрузка ...
|
|
| 2 | 525-20-1 | Прокладка |
Загрузка ...
|
|
| 3 | 525-62-2 | Кольцо упорное |
Загрузка ...
|
|
| 4 | 525-18-5 | Кольцо маслоотражательное |
Загрузка ...
|
|
| 5 | 1225-52-3 | Шайба замковая |
Загрузка ...
|
|
| 6 | 525-21-1 | Роликоподшипник №10-3518 |
Загрузка ...
|
|
| 7 | 1225-43-5 | Стакан подшипника вала заднего хода |
Загрузка ...
|
|
| 8 | 1225-47-3 | Гайка вала заднего хода |
Загрузка ...
|
|
| 9 | 1225-41-3 | Кольцо уплотнительное |
Загрузка ...
|
|
| 10 | 525-31-5 | Кольцо маслоотражательное |
Загрузка ...
|
|
| 11 | 1225М-46 | Шестерня заднего хода ведущая |
Загрузка ...
|
|
| 12 | 1225-90 | Крышка |
Загрузка ...
|
|
| 13 | 525-19-1 | Кольцо уплотнительное |
Загрузка ...
|
|
| 14 | 526-39-2 | Прокладка |
Загрузка ...
|
|
| 15 | 526-37-2 | Крышка сальника |
Загрузка ...
|
|
| 16 | 353-24 | Шайба пружинная 8Т |
Загрузка ...
|
|
| 17 | 556-05 | Болт М8х16 |
Загрузка ...
|
|
| 18 | 553-02-1 | Шайба пружинная 12Н |
Загрузка ...
|
|
| 19 | 351-09 | Гайка М12 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
