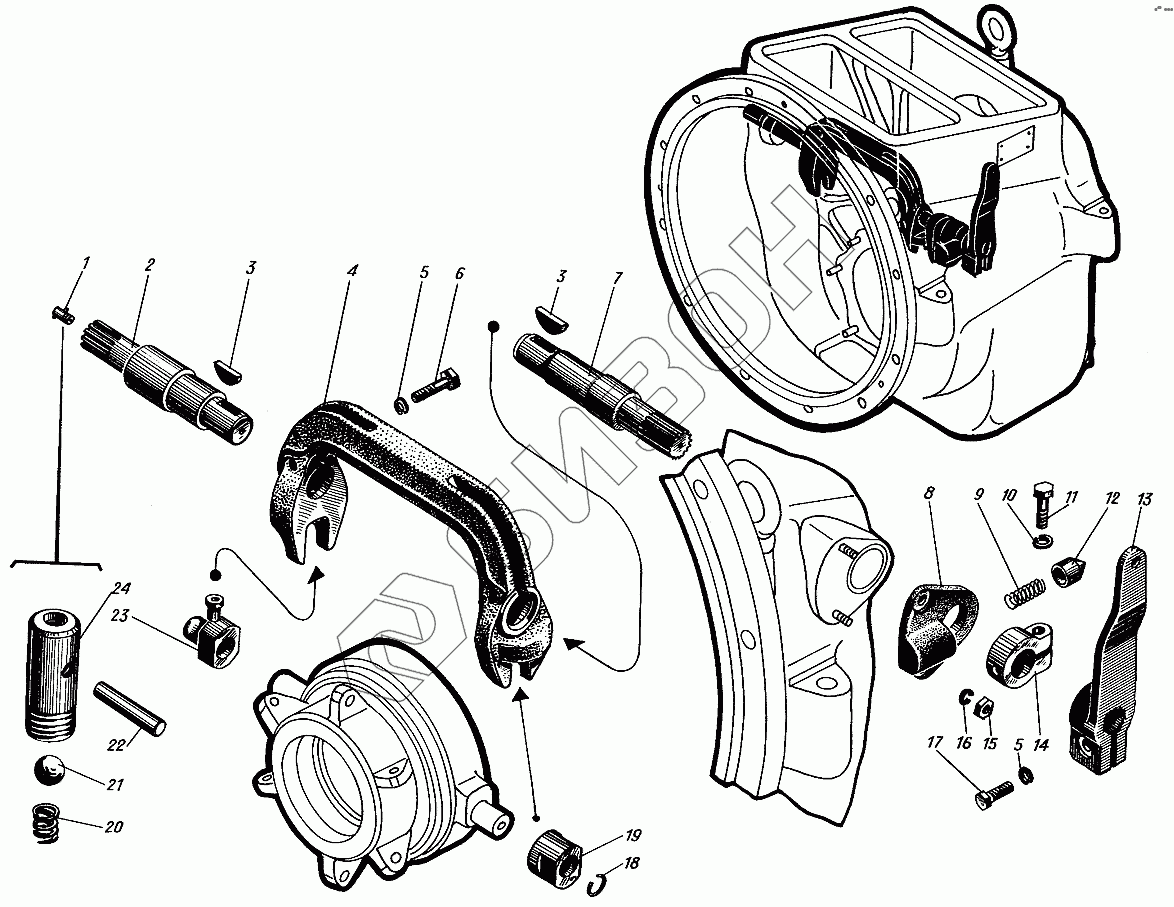

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1. Вилка включения реверс-редуктора
1
2
3
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | сб.311-66-1 | Масленка в сборе |
Загрузка ...
|
|
| 2 | 525-47-5 | Валик |
Загрузка ...
|
|
| 3 | 525-59 | Шпонка сегментная |
Загрузка ...
|
|
| 4 | 525-16-4 | Вилка включения |
Загрузка ...
|
|
| 5 | 553-02-1 | Шайба пружинная 12Н |
Загрузка ...
|
|
| 6 | 556-03-1 | Болт М12х45 |
Загрузка ...
|
|
| 7 | 525-67-2 | Валик |
Загрузка ...
|
|
| 8 | 525М-66 | Корпус фиксатора |
Загрузка ...
|
|
| 9 | 525-65-1 | Пружина фиксатора |
Загрузка ...
|
|
| 10 | 353-26 | Шайба пружинная 10Т |
Загрузка ...
|
|
| 11 | 1260-21 | Болт М10х38 |
Загрузка ...
|
|
| 12 | 525-64-1 | Фиксатор |
Загрузка ...
|
|
| 13 | 1225-64-1 | Рычаг |
Загрузка ...
|
|
| 14 | 525-68-1А | Кольцо фиксатора |
Загрузка ...
|
|
| 15 | 351-02 | Гайка М8 |
Загрузка ...
|
|
| 16 | 353-24 | Шайба пружинная 8Т |
Загрузка ...
|
|
| 17 | 556-15 | Болт М12х35 |
Загрузка ...
|
|
| 18 | 525-275 | Кольцо стопорное |
Загрузка ...
|
|
| 19 | 525-79-1 | Сухарь |
Загрузка ...
|
|
| 20 | 311-79 | Пружина |
Загрузка ...
|
|
| 21 | 311-78 | Шарик 5мм |
Загрузка ...
|
|
| 22 | 311-80 | Штифт цилиндрический |
Загрузка ...
|
|
| 23 | 525-81-4А | Сухарь |
Загрузка ...
|
|
| 24 | 311-77 | Корпус масленки |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
