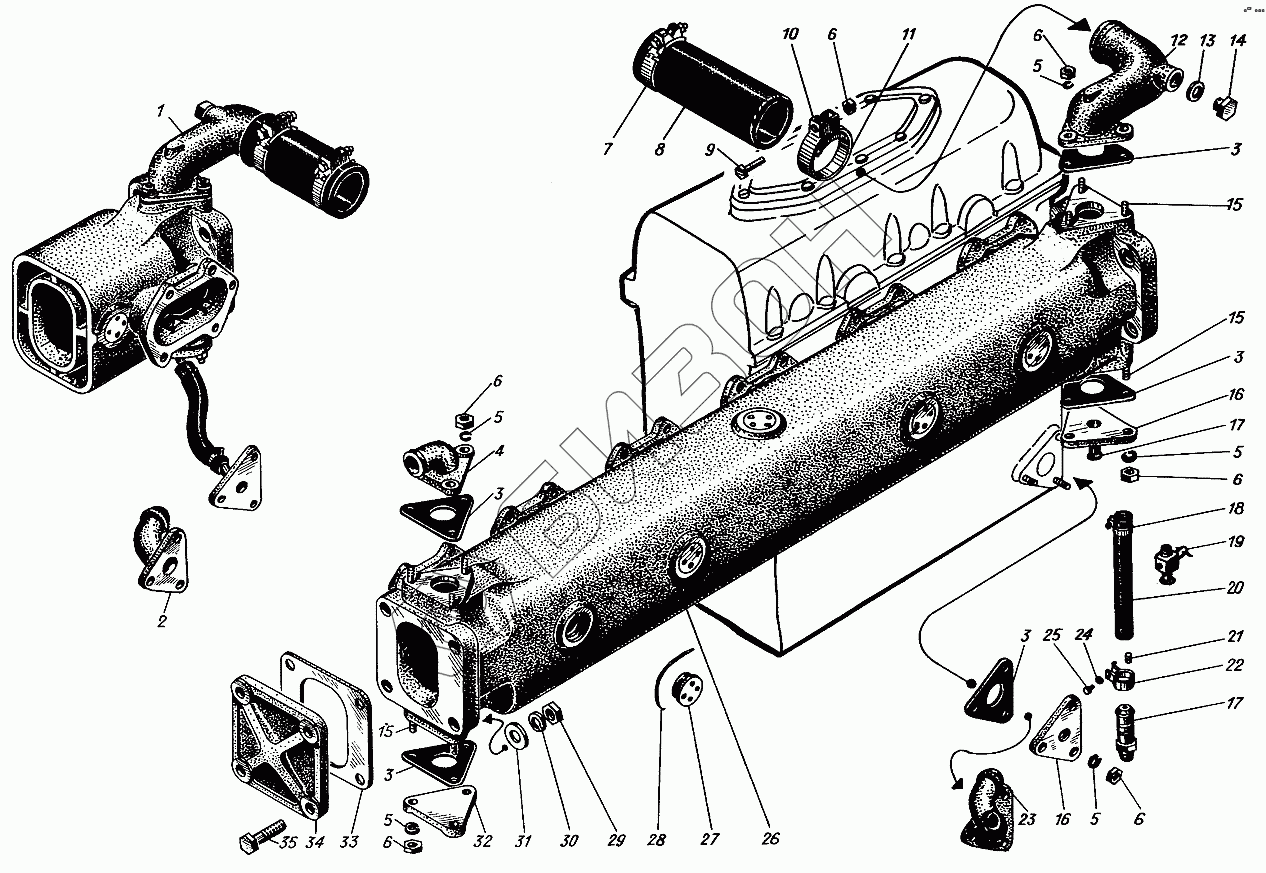

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1. Выпускной коллектор
1
1
2
2
3
3
3
3
3
4
5
5
5
5
5
6
6
6
6
6
6
7
8
9
10
11
12
12
13
14
15
15
15
16
16
17
17
18
19
20
20
21
22
23
23
24
25
26
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1218-14-2 | Патрубок левый |
Загрузка ...
|
|
| 1 | 1218-14-1 | Патрубок левый |
Загрузка ...
|
|
| 2 | 1203-15-60-1 | Патрубок левый |
Загрузка ...
|
|
| 2 | 1203-23-51 | Патрубок левый |
Загрузка ...
|
|
| 3 | 303-14-2 | Прокладка |
Загрузка ...
|
|
| 4 | 303-15-2 | Патрубок |
Загрузка ...
|
|
| 5 | 353-24 | Шайба пружинная 8Т |
Загрузка ...
|
|
| 6 | 351-02 | Гайка М8 |
Загрузка ...
|
|
| 7 | сб.321-04-3 | Хомут в сборе |
Загрузка ...
|
|
| 8 | 321-20 | Шланг |
Загрузка ...
|
|
| 9 | 321-17-2 | Болт хомута |
Загрузка ...
|
|
| 10 | 321-16-2 | Лента хомута |
Загрузка ...
|
|
| 11 | 421-47 | Накладка |
Загрузка ...
|
|
| 12 | 518-14-2 | Патрубок правый |
Загрузка ...
|
|
| 12 | 518-14-3 | Патрубок правый |
Загрузка ...
|
|
| 13 | 355-11 | Кольцо уплотнительное 16х22 |
Загрузка ...
|
|
| 14 | 518-34 | Пробка |
Загрузка ...
|
|
| 15 | 550-100 | Шпилька М8х38 |
Загрузка ...
|
|
| 16 | 1218-13-1 | Заглушка |
Загрузка ...
|
|
| 17 | 1218-40-100 | Штуцер |
Загрузка ...
|
|
| 18 | сб.У23-11-02-1 | Хомут в сборе |
Загрузка ...
|
|
| 19 | У36-07-41 | Краник сливной |
Загрузка ...
|
|
| 20 | 1218-37-2 | Шланг |
Загрузка ...
|
|
| 20 | 1218-37-3 | Шланг |
Загрузка ...
|
|
| 21 | 321-18-1 | Гайка М6 |
Загрузка ...
|
|
| 22 | У23-11-21 | Лента хомута |
Загрузка ...
|
|
| 23 | 503-15-60-1 | Патрубок правый |
Загрузка ...
|
|
| 23 | 1203-24-51 | Патрубок правый |
Загрузка ...
|
|
| 24 | 353-04-1 | Шайба чистая 6 |
Загрузка ...
|
|
| 25 | 321-17 | Болт хомута |
Загрузка ...
|
|
| 26 | 518-10-3 | Коллектор выпускной охлаждаемый |
Загрузка ...
|
|
| 26 | сб.518-01-2 | Коллектор выпускной охлаждаемый |
Загрузка ...
|
|
| 27 | 306-25 | Заглушка |
Загрузка ...
|
|
| 28 | 506-85 | Нить уплотнительная |
Загрузка ...
|
|
| 29 | 351-50 | Гайка М10 |
Загрузка ...
|
|
| 30 | 353-26 | Шайба пружинная 10Т |
Загрузка ...
|
|
| 31 | 353-07-1 | Шайба чистая 10 |
Загрузка ...
|
|
| 32 | 303-13-2 | Заглушка |
Загрузка ...
|
|
| 33 | 518-12-1 | Прокладка |
Загрузка ...
|
|
| 34 | 518-11-1 | Крышка выпускного коллектора |
Загрузка ...
|
|
| 35 | 556-09 | Болт М10х50 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
