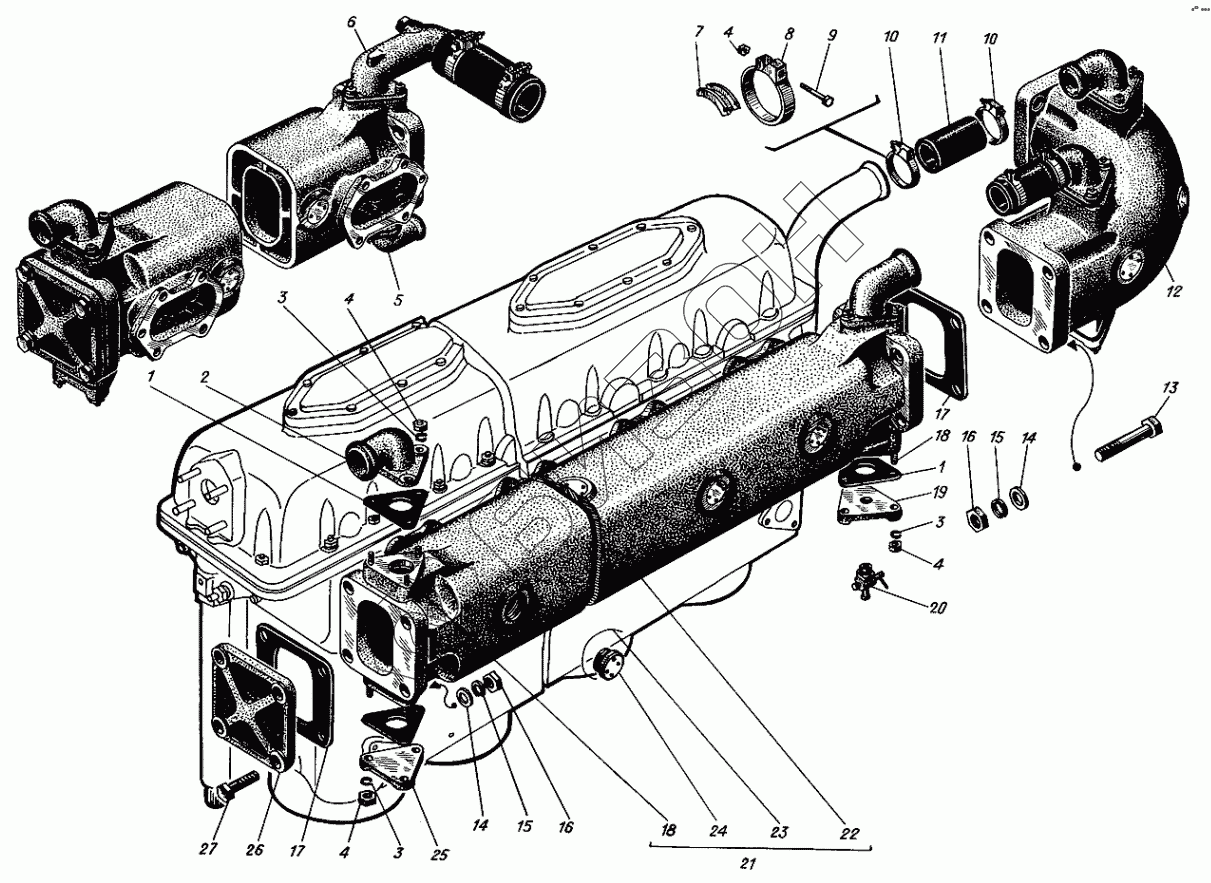

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1. Выпускной коллектор
1
1
2
3
3
3
4
4
4
4
5
6
7
8
9
10
10
11
12
13
14
14
15
15
16
16
17
17
18
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 303-14-2 | Прокладка |
Загрузка ...
|
|
| 2 | 303-15-2 | Патрубок |
Загрузка ...
|
|
| 3 | 353-24 | Шайба пружинная 8Т |
Загрузка ...
|
|
| 4 | 351-02 | Гайка М8 |
Загрузка ...
|
|
| 5 | 1218-20-1 | Патрубок |
Загрузка ...
|
|
| 6 | 1218-14-1 | Патрубок левый |
Загрузка ...
|
|
| 7 | 421-47 | Накладка |
Загрузка ...
|
|
| 8 | 321-16-2 | Лента хомута |
Загрузка ...
|
|
| 9 | 321-17-2 | Болт хомута |
Загрузка ...
|
|
| 10 | сб.321-04-3 | Хомут в сборе |
Загрузка ...
|
|
| 11 | 321-20 | Шланг |
Загрузка ...
|
|
| 12 | сб.1218-16-4 | Патрубок |
Загрузка ...
|
|
| 13 | 556-51 | Болт М10х60 |
Загрузка ...
|
|
| 14 | 353-07-1 | Шайба чистая 10 |
Загрузка ...
|
|
| 15 | 353-26 | Шайба пружинная 10Т |
Загрузка ...
|
|
| 16 | 351-50 | Гайка М10 |
Загрузка ...
|
|
| 17 | 518-12-1 | Прокладка |
Загрузка ...
|
|
| 18 | 550-100 | Шпилька М8х38 |
Загрузка ...
|
|
| 19 | 1218-13-1 | Заглушка |
Загрузка ...
|
|
| 20 | У36-07-41 | Краник сливной |
Загрузка ...
|
|
| 21 | сб.518-01-2 | Коллектор выпускной охлаждаемый |
Загрузка ...
|
|
| 22 | 518-10-3 | Коллектор выпускной охлаждаемый |
Загрузка ...
|
|
| 23 | 506-85 | Нить уплотнительная |
Загрузка ...
|
|
| 24 | 306-25 | Заглушка |
Загрузка ...
|
|
| 25 | 303-13-2 | Заглушка |
Загрузка ...
|
|
| 26 | 518-11-1 | Крышка выпускного коллектора |
Загрузка ...
|
|
| 27 | 556-09 | Болт М10х50 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
