Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С2. Блок цилиндров

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
4
4
5
5
6
7
8
8
9
10
11

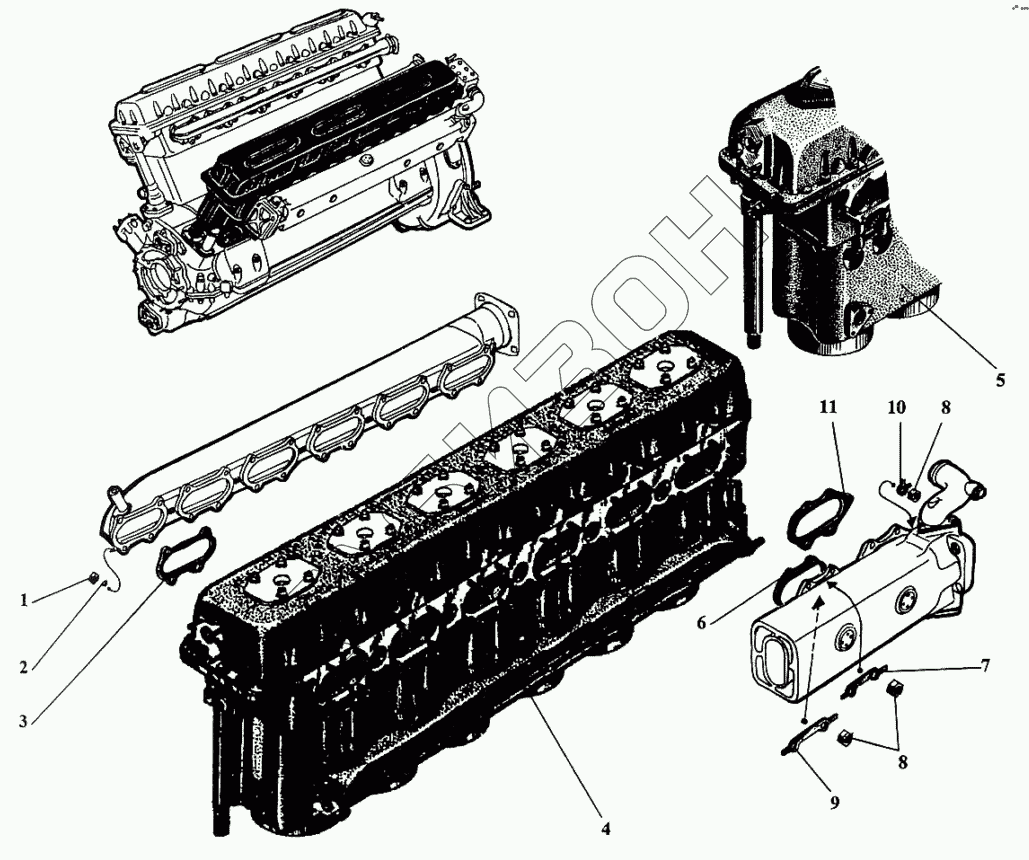

Позиция на иллюстрации Заводской номер детали Название детали Цена
1 351-02 Гайка М8
Загрузка ...
2 353-24 Шайба пружинная 8Т
Загрузка ...
3 306-89 Прокладка под фланец впускного коллектора
Загрузка ...
3 506-89-1 Прокладка
Загрузка ...
4 сб.1206-13-5 Блок цилиндров левый в сборе
Загрузка ...
4 сб.1206-12-5 Блок цилиндров правый в сборе
Загрузка ...
5 сб.1206-13 Блок цилиндров левый в сборе
Загрузка ...
5 сб.1206-12 Блок цилиндров правый в сборе
Загрузка ...
6 506-116 Прокладка
Загрузка ...
7 553-37-1 Шайба стопорная 10
Загрузка ...
8 351-50 Гайка М10
Загрузка ...
9 553-37-1-01 Шайба стопорная 10
Загрузка ...
10 353-15 Шайба стопорная 11
Загрузка ...
11 1206Н-116-1 Прокладка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
