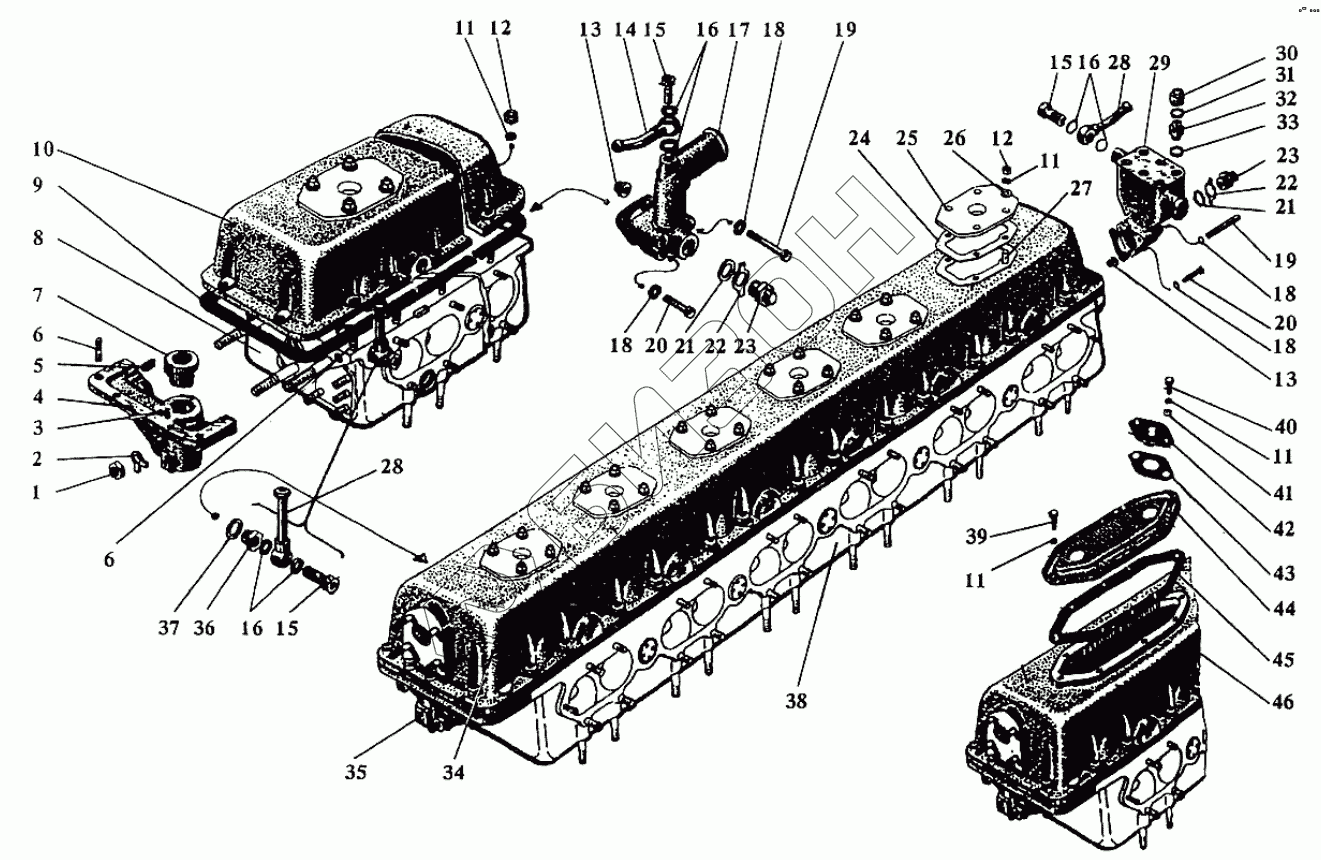

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С2. Головка блока
1
2
3
4
5
6
6
7
8
8
9
10
11
11
11
11
12
12
13
13
14
15
15
15
16
16
16
17
18
18
18
18
19
19
20
20
21
21
22
22
23
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
44
45
46
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 351-09 | Гайка М12 |
Загрузка ...
|
|
| 2 | 353-20 | Шайба стопорная 12 |
Загрузка ...
|
|
| 3 | 352-22 | Штифт цилиндрический 4х18 |
Загрузка ...
|
|
| 4 | 506Н-36 | Коробка наклонного валика левая |
Загрузка ...
|
|
| 5 | 352-18 | Штифт цилиндрический 8х22 |
Загрузка ...
|
|
| 6 | 550-103 | Шпилька М6х32 |
Загрузка ...
|
|
| 7 | 306-75-03 | Втулка |
Загрузка ...
|
|
| 8 | сб.1206-02-4 | Головка блока левая |
Загрузка ...
|
|
| 8 | сб.1206-02-5 | Головка блока левая |
Загрузка ...
|
|
| 9 | 306-83-1А | Прокладка под крышку головки блока |
Загрузка ...
|
|
| 10 | сб.1206-09-2 | Крышка головки левая |
Загрузка ...
|
|
| 11 | 353-23 | Шайба пружинная 6Т |
Загрузка ...
|
|
| 12 | 351-06 | Гайка М6 |
Загрузка ...
|
|
| 13 | 306-129 | Втулка |
Загрузка ...
|
|
| 14 | сб.406-14 | Трубка отвода пара |
Загрузка ...
|
|
| 15 | 320-37 | Зажим |
Загрузка ...
|
|
| 16 | 355-06 | Кольцо уплотнительное 12х16 |
Загрузка ...
|
|
| 17 | 1206-35 | Патрубок левый |
Загрузка ...
|
|
| 18 | 353-24 | Шайба пружинная 8Т |
Загрузка ...
|
|
| 19 | 356-74-1 | Болт М8х65 |
Загрузка ...
|
|
| 20 | 356-78 | Болт М8х40 |
Загрузка ...
|
|
| 21 | 355-10 | Кольцо уплотнительное 24х30 |
Загрузка ...
|
|
| 22 | 312-13-2 | Замок пластинчатый |
Загрузка ...
|
|
| 23 | 537-87 | Штуцер приемника аэротермометра |
Загрузка ...
|
|
| 24 | 20-06-77-2 | Прокладка |
Загрузка ...
|
|
| 25 | 20-06-60-2 | Крышка люка |
Загрузка ...
|
|
| 26 | 511-37 | Шайба |
Загрузка ...
|
|
| 27 | 550-101 | Шпилька М6х26 |
Загрузка ...
|
|
| 28 | сб.306-14 | Трубка отвода пара |
Загрузка ...
|
|
| 29 | 506-30-6 | Патрубок |
Загрузка ...
|
|
| 30 | 3327-116 | Гайка |
Загрузка ...
|
|
| 31 | 329-30 | Прокладка |
Загрузка ...
|
|
| 32 | 1218-35 | Штуцер |
Загрузка ...
|
|
| 33 | 355-22 | Кольцо уплотнительное 20х26 |
Загрузка ...
|
|
| 34 | сб.506-08-5 | Крышка головки правая |
Загрузка ...
|
|
| 35 | 506-20 | Коробка наклонного валика правая |
Загрузка ...
|
|
| 36 | 301-106-1 | Втулка |
Загрузка ...
|
|
| 37 | 355-08 | Кольцо уплотнительное 18х24 |
Загрузка ...
|
|
| 38 | сб.1206-01-4 | Головка блока правая |
Загрузка ...
|
|
| 38 | сб.1206-01-5 | Головка блока правая |
Загрузка ...
|
|
| 39 | 356-16А | Болт М6х14 |
Загрузка ...
|
|
| 40 | 356-84 | Болт М6х20 |
Загрузка ...
|
|
| 41 | 312-11-2 | Шайба упорная |
Загрузка ...
|
|
| 42 | 1206-37-1 | Крышка |
Загрузка ...
|
|
| 43 | 1206-32 | Прокладка |
Загрузка ...
|
|
| 44 | 1206-60-2 | Крышка люка |
Загрузка ...
|
|
| 45 | 306-77 | Прокладка под крышку люка |
Загрузка ...
|
|
| 46 | 306-94-5 | Крышка головки блока левая |
Загрузка ...
|
|
| 46 | сб.506-08-3 | Крышка головки блока правая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
