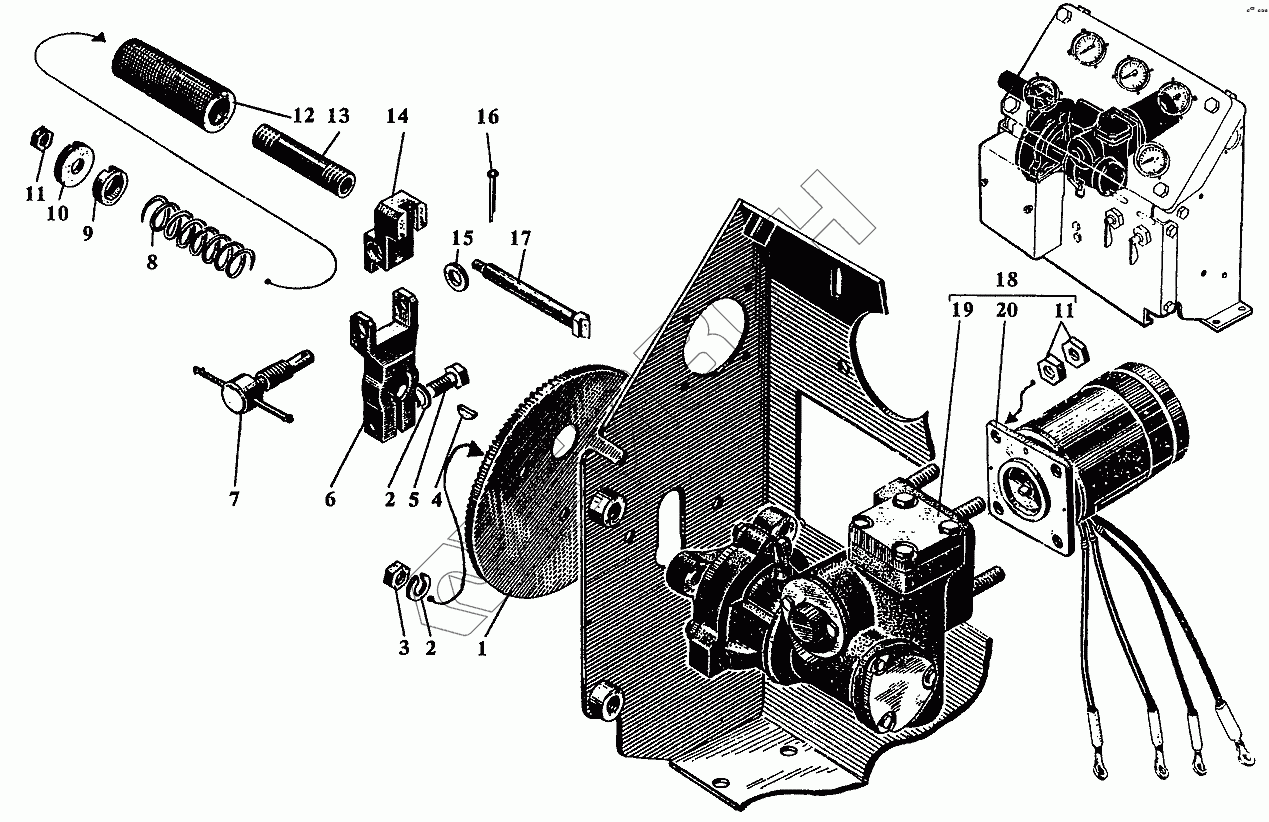

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С2. Механизмы ручного и дистанционного управления дизелем
1
2
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| сб.537-175-22 | сб.537-175-22 | Рукоятка в сборе |
Загрузка ...
|
|
| 1 | 537-18-21-1 | Диск зубчатый |
Загрузка ...
|
|
| 2 | 353-24 | Шайба пружинная 8Т |
Загрузка ...
|
|
| 3 | 351-02 | Гайка М8 |
Загрузка ...
|
|
| 4 | 315-64 | Шпонка сегментная |
Загрузка ...
|
|
| 5 | 556-07 | Болт М8х22 |
Загрузка ...
|
|
| 6 | 537-353 | Вилка ручки |
Загрузка ...
|
|
| 7 | сб.537-357 | Винт тонкой регулировки |
Загрузка ...
|
|
| 8 | 311-33-2 | Пружина |
Загрузка ...
|
|
| 9 | 537-306 | Гайка |
Загрузка ...
|
|
| 10 | 537-340 | Гайка |
Загрузка ...
|
|
| 11 | 351-13 | Гайка М5 |
Загрузка ...
|
|
| 12 | 537-19-20 | Корпус рукоятки |
Загрузка ...
|
|
| 13 | 537-305 | Втулка |
Загрузка ...
|
|
| 14 | 537-354 | Рычаг ручки |
Загрузка ...
|
|
| 15 | 353-05-1 | Шайба чистая 8 |
Загрузка ...
|
|
| 16 | 354-19 | Шплинт разводной 3,2х18 |
Загрузка ...
|
|
| 17 | 537-20-21 | Стопор |
Загрузка ...
|
|
| 18 | сб.587-02-9 | Электромеханизм дистанционного управления |
Загрузка ...
|
|
| 19 | сб.584-05-9 | Редуктор дистанционного управления |
Загрузка ...
|
|
| 20 | ДП 60-90-С01 | Электродвигатель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
