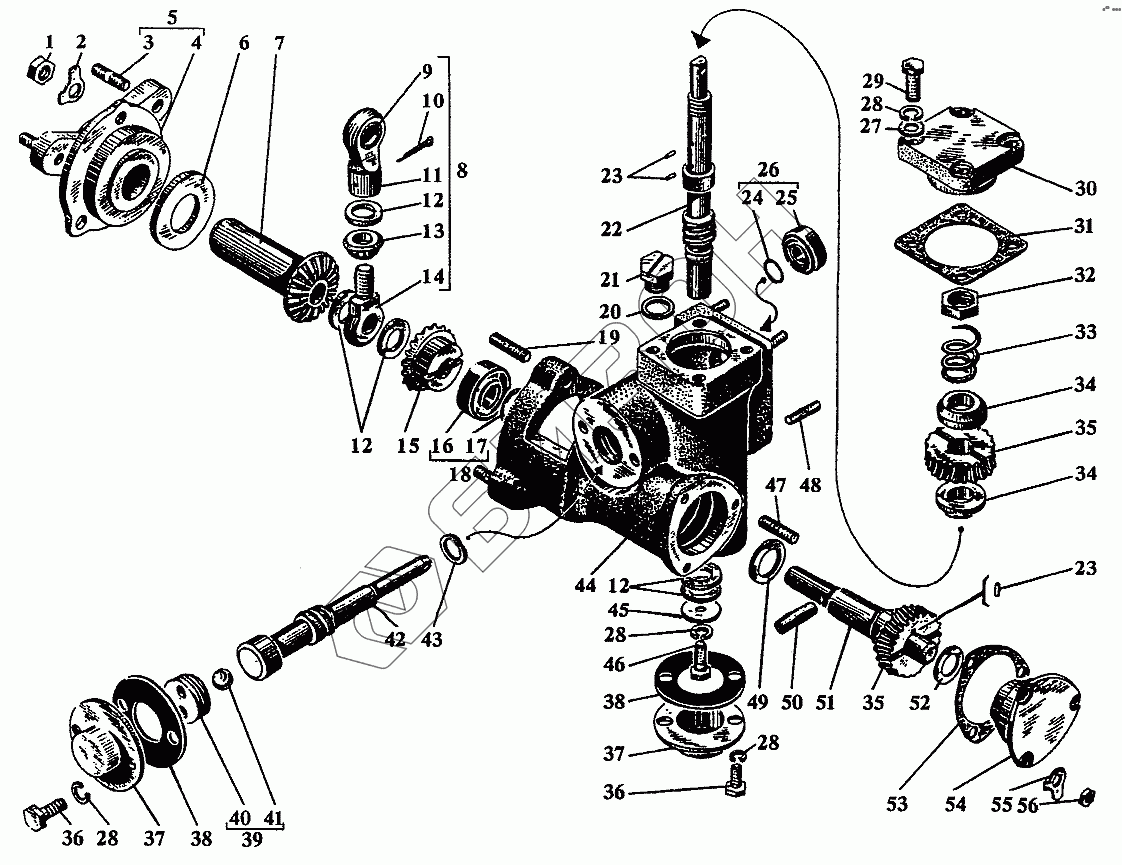

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С2. Редуктор дистанционного управления
1
2
3
4
5
6
7
8
9
10
11
12
12
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
28
28
28
29
30
31
32
33
34
34
35
35
36
36
37
37
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| сб.587-09-8 | сб.587-09-8 | Рычаг |
Загрузка ...
|
|
| сб.587-06-9 | сб.587-06-9 | Муфта предохранительная |
Загрузка ...
|
|
| сб.587-08-9 | сб.587-08-9 | Корпус редуктора |
Загрузка ...
|
|
| сб.587-07-4 | сб.587-07-4 | Вал редуктора выходной со штифтами |
Загрузка ...
|
|
| 1 | 351-02 | Гайка М8 |
Загрузка ...
|
|
| 2 | 353-16-1 | Шайба стопорная 8 |
Загрузка ...
|
|
| 3 | 550-111 | Шпилька М8х30 |
Загрузка ...
|
|
| 4 | 587-73-1 | Крышка редуктора |
Загрузка ...
|
|
| 5 | сб.587-14-1 | Крышка редуктора |
Загрузка ...
|
|
| 6 | 308-82-2 | Кольцо установочное |
Загрузка ...
|
|
| 7 | 537-96-1 | Шестерня ручного управления |
Загрузка ...
|
|
| 8 | сб.587-08-8 | Рычаг водила |
Загрузка ...
|
|
| 9 | Ш6 | Подшипник шарнирный |
Загрузка ...
|
|
| 10 | 354-12 | Шплинт разводной 2х20 |
Загрузка ...
|
|
| 11 | 587-15-8 | Рычаг водила |
Загрузка ...
|
|
| 12 | 1237-113-1 | Шайба регулировочная |
Загрузка ...
|
|
| 13 | 1237-103-1 | Сателлит |
Загрузка ...
|
|
| 14 | 1237-107-4 | Водило |
Загрузка ...
|
|
| 15 | 587-78-1 | Шестерня дистанционного управления |
Загрузка ...
|
|
| 16 | сб.3346-06Б | Манжета |
Загрузка ...
|
|
| 17 | 3346-11 | Пружина |
Загрузка ...
|
|
| 18 | сб.3346-07 | Манжета с пружиной |
Загрузка ...
|
|
| 19 | 550-110 | Шпилька М8х28 |
Загрузка ...
|
|
| 20 | 529-31 | Шайба |
Загрузка ...
|
|
| 21 | 514-49 | Пробка |
Загрузка ...
|
|
| 22 | 587-43-9 | Червяк ведомый |
Загрузка ...
|
|
| 23 | 587-48 | Штифт |
Загрузка ...
|
|
| 24 | 315-665 | Пружина |
Загрузка ...
|
|
| 25 | сб.315-666 | Манжета |
Загрузка ...
|
|
| 26 | сб.315-668 | Манжета с пружиной |
Загрузка ...
|
|
| 27 | 353-04-1 | Шайба чистая 6 |
Загрузка ...
|
|
| 28 | 353-23 | Шайба пружинная 6Т |
Загрузка ...
|
|
| 29 | 356-84 | Болт М6х20 |
Загрузка ...
|
|
| 30 | 584-22-2 | Подшипник |
Загрузка ...
|
|
| 31 | 587-28-1 | Прокладка |
Загрузка ...
|
|
| 32 | 551-08-1 | Гайка М12 |
Загрузка ...
|
|
| 33 | 587-72-4 | Пружина |
Загрузка ...
|
|
| 34 | 587-45 | Диск муфты |
Загрузка ...
|
|
| 35 | 587-23-9 | Колесо червячное |
Загрузка ...
|
|
| 36 | 556-56 | Болт М6х12 |
Загрузка ...
|
|
| 37 | 587-24-1 | Крышка |
Загрузка ...
|
|
| 38 | 587-29 | Прокладка |
Загрузка ...
|
|
| 39 | сб.587-15 | Заглушка |
Загрузка ...
|
|
| 40 | 587-79 | Заглушка |
Загрузка ...
|
|
| 41 | 311-78 | Шарик 5мм |
Загрузка ...
|
|
| 42 | 587-25-9 | Червяк ведущий |
Загрузка ...
|
|
| 43 | 587-116 | Кольцо установочное |
Загрузка ...
|
|
| 44 | 587-20-9 | Корпус редуктора |
Загрузка ...
|
|
| 45 | 20-17-36 | Шайба |
Загрузка ...
|
|
| 46 | 356-16А | Болт М6х14 |
Загрузка ...
|
|
| 47 | 550-101 | Шпилька М6х26 |
Загрузка ...
|
|
| 48 | 550-46-1 | Шпилька М5х25 |
Загрузка ...
|
|
| 49 | 333-11А | Кольцо установочное |
Загрузка ...
|
|
| 50 | 515-18 | Штифт |
Загрузка ...
|
|
| 51 | 587-52-5 | Вал редуктора выходной |
Загрузка ...
|
|
| 52 | 333-12-1А | Кольцо установочное |
Загрузка ...
|
|
| 53 | 587-77-1 | Прокладка |
Загрузка ...
|
|
| 54 | 587-76-2 | Подшипник |
Загрузка ...
|
|
| 55 | 353-11 | Шайба стопорная 7 |
Загрузка ...
|
|
| 56 | 351-06 | Гайка М6 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
