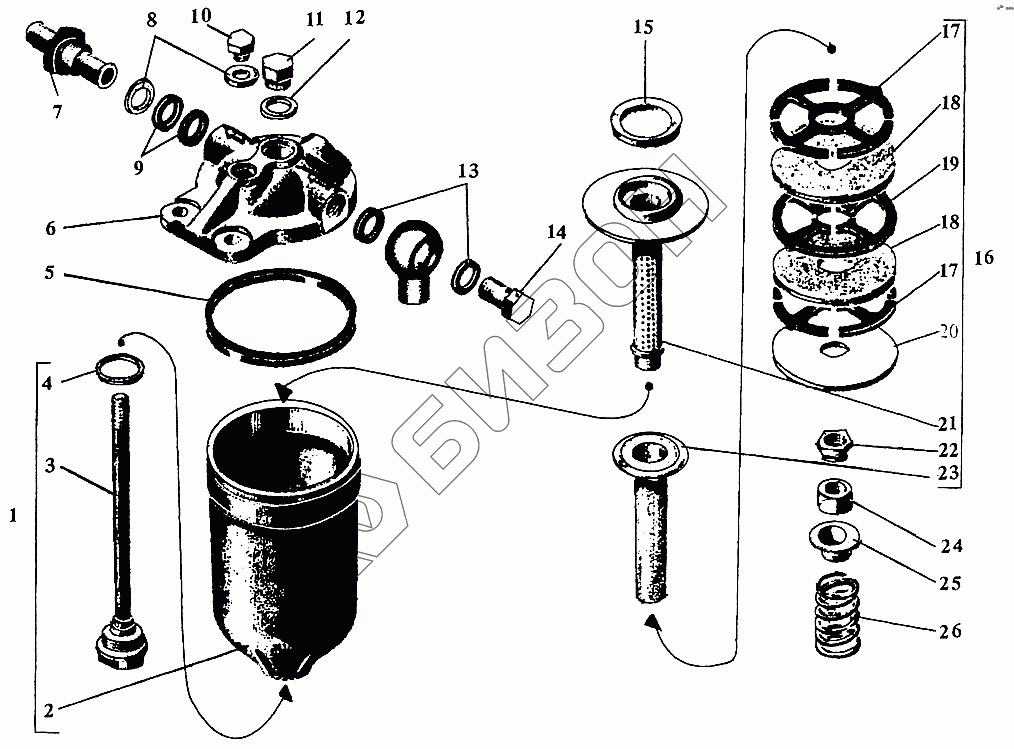

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С2. Топливный фильтр
сб.529-00-6-01
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| сб.529-00-6-01 | сб.529-00-6-01 | Фильтр топливный |
Загрузка ...
|
|
| 1 | сб.329-08-3 | Стакан фильтра |
Загрузка ...
|
|
| 2 | 329-24-51 | Стакан фильтра |
Загрузка ...
|
|
| 3 | сб.329-03-3 | Стержень стяжной |
Загрузка ...
|
|
| 4 | 355-15 | Кольцо уплотнительное 27х35 |
Загрузка ...
|
|
| 5 | 529-28 | Прокладка |
Загрузка ...
|
|
| 6 | 329-09-5-01 | Крышка фильтра |
Загрузка ...
|
|
| 7 | 535-20-16 | Штуцер |
Загрузка ...
|
|
| 8 | 529-31 | Шайба |
Загрузка ...
|
|
| 9 | 20-06-111 | Кольцо |
Загрузка ...
|
|
| 10 | 301-101 | Заглушка |
Загрузка ...
|
|
| 11 | 329-29 | Гайка стягивающая |
Загрузка ...
|
|
| 12 | 329-30 | Прокладка |
Загрузка ...
|
|
| 13 | 355-07 | Кольцо уплотнительное 14х20 |
Загрузка ...
|
|
| 14 | 329-51 | Зажим |
Загрузка ...
|
|
| 15 | 329-27-2 | Кольцо уплотнительное |
Загрузка ...
|
|
| 16 | сб.329-05 | Элемент фильтрующий |
Загрузка ...
|
|
| 17 | 529-37А | Проставка входная |
Загрузка ...
|
|
| 18 | 329-25-1 | Пластина фильтра |
Загрузка ...
|
|
| 19 | 529-34-1А | Проставка выходная |
Загрузка ...
|
|
| 20 | 329-36-3А | Пластина нажимная |
Загрузка ...
|
|
| 21 | сб.329-02-3 | Сетка фильтра |
Загрузка ...
|
|
| 22 | 329-38-1 | Гайка |
Загрузка ...
|
|
| 23 | сб.329-07-2 | Чехол фильтра |
Загрузка ...
|
|
| 24 | 329-23-1 | Кольцо уплотнительное |
Загрузка ...
|
|
| 25 | 329-22-1 | Тарелка сальника |
Загрузка ...
|
|
| 26 | 329-33-2 | Пружина |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
