Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С2. Топливный трубопровод высокого давления
1
1
1
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
4
5
6
7
8
9
10

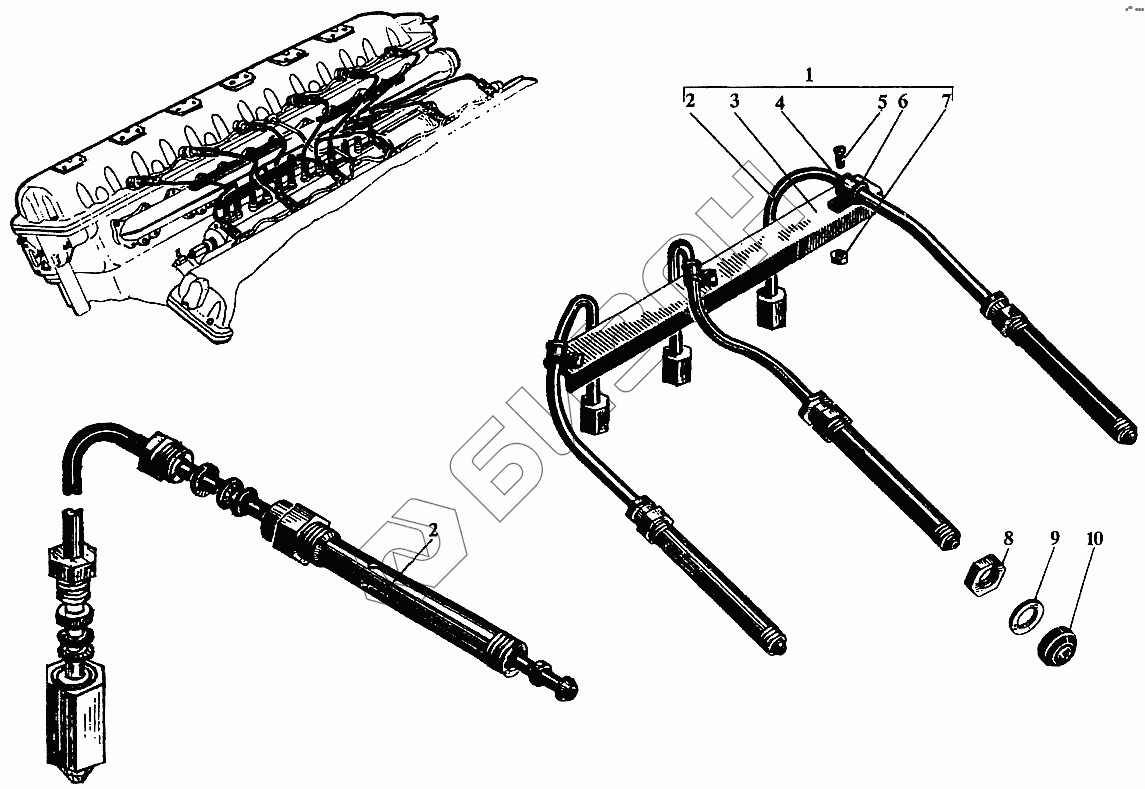

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | сб.1223-34-8 | Трубки нагнетательные (комплект трубок 1-го, 2-го и 3-го цилиндров правого блока) |
Загрузка ...
|
|
| 1 | сб.1223-35-8 | Трубки нагнетательные (комплект трубок 4-го, 5-го и 6-го цилиндров левого блока) |
Загрузка ...
|
|
| 1 | сб.1223-36-8 | Трубки нагнетательные (комплект трубок 4-го, 5-го и 6-го цилиндров правого блока) |
Загрузка ...
|
|
| 1 | сб.1223-33-8 | Трубки нагнетательные (комплект трубок 1-го, 2-го и 3-го цилиндров левого блока) |
Загрузка ...
|
|
| 2 | сб.1223-01-8-08 | Трубка нагнетательная 5-го цилиндра левого блока |
Загрузка ...
|
|
| 2 | сб.1223-01-8-11 | Трубка нагнетательная 6-го цилиндра правого блока |
Загрузка ...
|
|
| 2 | сб.1223-01-8-10 | Трубка нагнетательная 6-го цилиндра левого блока |
Загрузка ...
|
|
| 2 | сб.1223-01-8-09 | Трубка нагнетательная 5-го цилиндра правого блока |
Загрузка ...
|
|
| 2 | сб.1223-01-8-07 | Трубка нагнетательная 4-го цилиндра правого блока |
Загрузка ...
|
|
| 2 | сб.1223-01-8-06 | Трубка нагнетательная 4-го цилиндра левого блока |
Загрузка ...
|
|
| 2 | сб.1223-01-8-05 | Трубка нагнетательная 3-го цилиндра правого блока |
Загрузка ...
|
|
| 2 | сб.1223-01-8-04 | Трубка нагнетательная 3-го цилиндра левого блока |
Загрузка ...
|
|
| 2 | сб.1223-01-8-03 | Трубка нагнетательная 2-го цилиндра правого блока |
Загрузка ...
|
|
| 2 | сб.1223-01-8-02 | Трубка нагнетательная 2-го цилиндра левого блока |
Загрузка ...
|
|
| 2 | сб.1223-01-8-01 | Трубка нагнетательная 1-го цилиндра правого блока |
Загрузка ...
|
|
| 2 | сб.1223-01-8 | Трубка нагнетательная 1-го цилиндра левого блока |
Загрузка ...
|
|
| 3 | 20-23-55-2 | Уголок крепления труб |
Загрузка ...
|
|
| 4 | 520-160 | Хомут |
Загрузка ...
|
|
| 5 | 356-22 | Винт М5х12 |
Загрузка ...
|
|
| 6 | 420-149-2 | Прокладка |
Загрузка ...
|
|
| 7 | 351-13 | Гайка М5 |
Загрузка ...
|
|
| 8 | 351-14 | Гайка М18 |
Загрузка ...
|
|
| 9 | 310-18-1 | Шайба |
Загрузка ...
|
|
| 10 | 523-31-1А | Кольцо уплотнительное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
