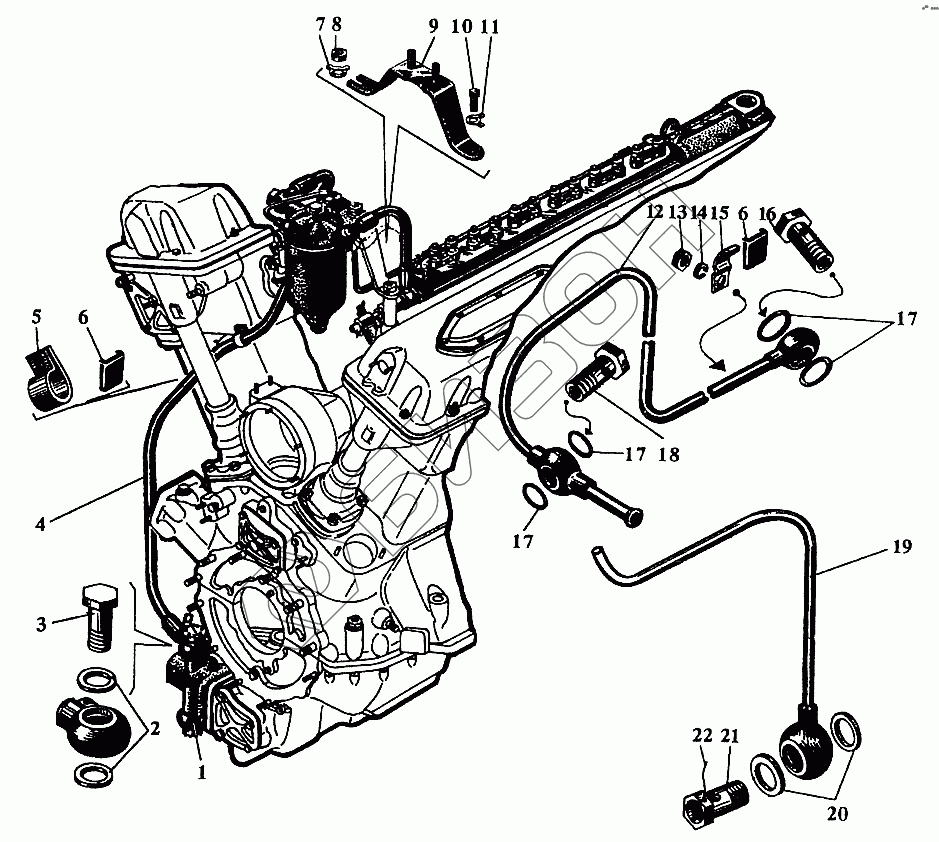

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С2. Топливный трубопровод низкого давления
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
17
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | сб.532-00 | Топливоподкачивающий насос |
Загрузка ...
|
|
| 2 | 535-73 | Шайба 18 |
Загрузка ...
|
|
| 3 | 535-87 | Зажим |
Загрузка ...
|
|
| 4 | сб.1235-09-30-01 | Труба |
Загрузка ...
|
|
| 5 | У33-22-23 | Хомут |
Загрузка ...
|
|
| 6 | 3335-38-5 | Прокладка |
Загрузка ...
|
|
| 7 | 353-20 | Шайба стопорная 12 |
Загрузка ...
|
|
| 8 | 351-09 | Гайка М12 |
Загрузка ...
|
|
| 9 | сб.1235-06 | Кронштейн топливного фильтра |
Загрузка ...
|
|
| 10 | 356-67А | Болт М10х20 |
Загрузка ...
|
|
| 11 | 353-15 | Шайба стопорная 11 |
Загрузка ...
|
|
| 12 | сб.1235-01-36 | Трубка выпуска воздуха |
Загрузка ...
|
|
| 13 | 351-06 | Гайка М6 |
Загрузка ...
|
|
| 14 | 353-23 | Шайба пружинная 6Т |
Загрузка ...
|
|
| 15 | 335-15 | Планка нажимная |
Загрузка ...
|
|
| 16 | 320-37 | Зажим |
Загрузка ...
|
|
| 17 | 355-06 | Кольцо уплотнительное 12х16 |
Загрузка ...
|
|
| 18 | 502-80 | Зажим |
Загрузка ...
|
|
| 19 | сб.1235-07-52-01 | Труба |
Загрузка ...
|
|
| 20 | 355-08 | Кольцо уплотнительное 18х24 |
Загрузка ...
|
|
| 21 | 3327-112 | Зажим |
Загрузка ...
|
|
| 22 | 354-22-05 | Проволока стопорная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
