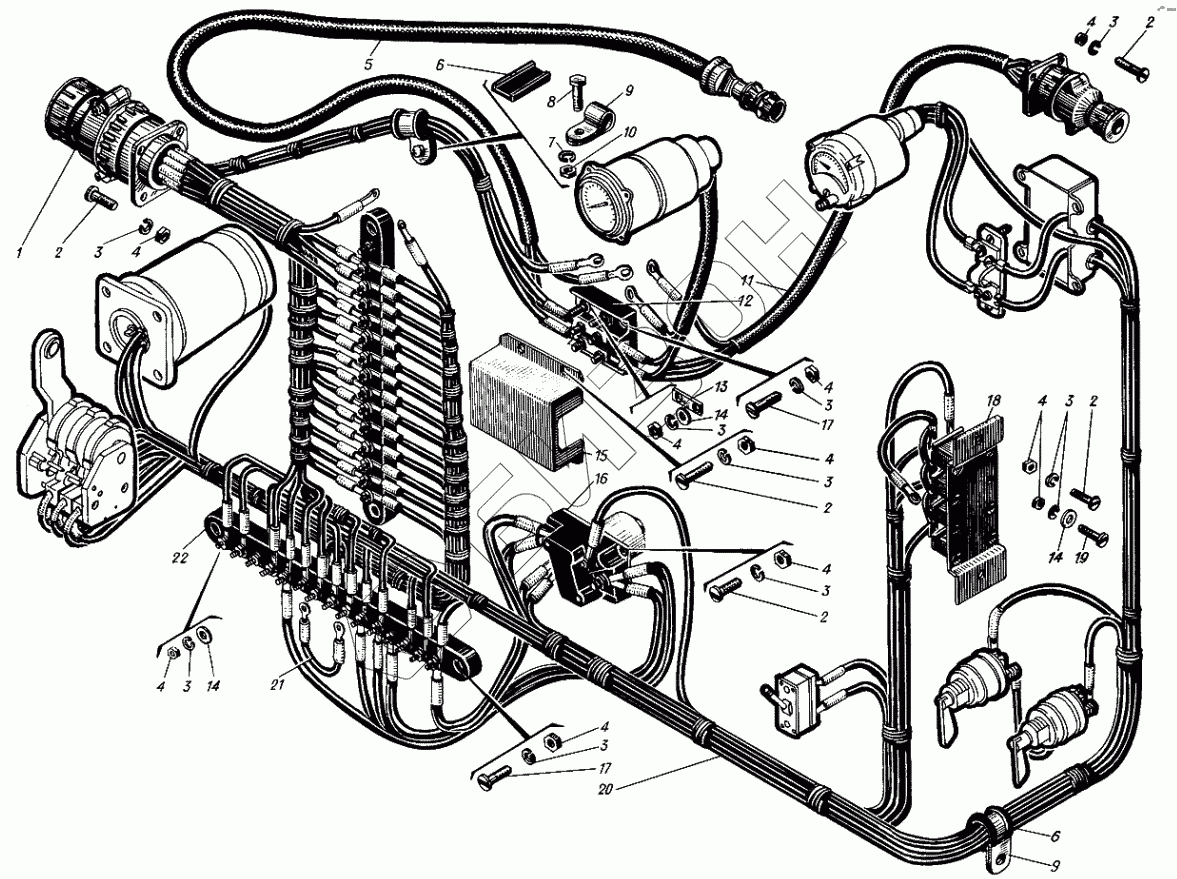

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1. Детали электрической схемы щитка
1
1
1
2
2
2
2
2
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
5
6
6
6
7
7
7
8
8
9
9
9
10
10
11
11
11
12
13
14
14
14
15
16
17
17
18
18
18
18
19
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | сб.537-09-32-3 | Коллектор проводов |
Загрузка ...
|
|
| 1 | 537-99-32 | Вставка СШРГ 48 П26ЭГ3 |
Загрузка ...
|
|
| 1 | 537-100-32 | Колодка СШРГ 48 П26ЭГ3 |
Загрузка ...
|
|
| 2 | У28-18-82 | Винт М4х12 |
Загрузка ...
|
|
| 3 | 553-09-1 | Шайба пружинная 4Л |
Загрузка ...
|
|
| 4 | 351-10 | Гайка М4 |
Загрузка ...
|
|
| 5 | сб.537-56-32 | Провод со штепсельным разъемом |
Загрузка ...
|
|
| 6 | 420-149-2 | Прокладка |
Загрузка ...
|
|
| 6 | 3335-38-5 | Прокладка |
Загрузка ...
|
|
| 7 | 553-09-1 | Шайба пружинная 4Л |
Загрузка ...
|
|
| 7 | 353-23 | Шайба пружинная 6Т |
Загрузка ...
|
|
| 7 | 353-09 | Шайба чистая 4 |
Загрузка ...
|
|
| 8 | 356-16А | Болт М6х14 |
Загрузка ...
|
|
| 8 | 556-60-1 | Винт М4х16 |
Загрузка ...
|
|
| 9 | У05-14-40 | Хомут |
Загрузка ...
|
|
| 9 | 1237-29 | Хомутик |
Загрузка ...
|
|
| 9 | 322-65 | Хомутик двух трубок |
Загрузка ...
|
|
| 10 | 351-06 | Гайка М6 |
Загрузка ...
|
|
| 10 | 351-10 | Гайка М4 |
Загрузка ...
|
|
| 11 | 537-74-39 | Вставка СШР 28 П4ЭГ8 |
Загрузка ...
|
|
| 11 | 537-75-39 | Вставка СШР 28 П4ЭГ8 |
Загрузка ...
|
|
| 11 | сб.537-13-39 | Провод |
Загрузка ...
|
|
| 12 | сб.У33-18-07 | Зажим контактный |
Загрузка ...
|
|
| 13 | У33-18-74 | Пластина контактная |
Загрузка ...
|
|
| 14 | 353-09 | Шайба чистая 4 |
Загрузка ...
|
|
| 15 | У33-18-67 | Кожух |
Загрузка ...
|
|
| 16 | сб.537-10-32-1 | Контактор ТКС-101-ДОД |
Загрузка ...
|
|
| 17 | 556-60-1 | Винт М4х16 |
Загрузка ...
|
|
| 18 | сб.537-12-39 | Блок конденсаторов |
Загрузка ...
|
|
| 18 | 537-71-39 | Конденсатор МБГО-1-600-0,25-II |
Загрузка ...
|
|
| 18 | 537-70-39 | Конденсатор МБГП-2-200-А-1-II |
Загрузка ...
|
|
| 18 | 537-73-39 | Планка |
Загрузка ...
|
|
| 19 | 356-46 | Винт М4х12 |
Загрузка ...
|
|
| 20 | сб.537-11-32-2 | Коллектор проводов |
Загрузка ...
|
|
| 20 | сб.537-11-32-3 | Коллектор проводов |
Загрузка ...
|
|
| 21 | сб.537-48-32-1 | Провод |
Загрузка ...
|
|
| 22 | сб.537-11-30 | Плата клеммная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
