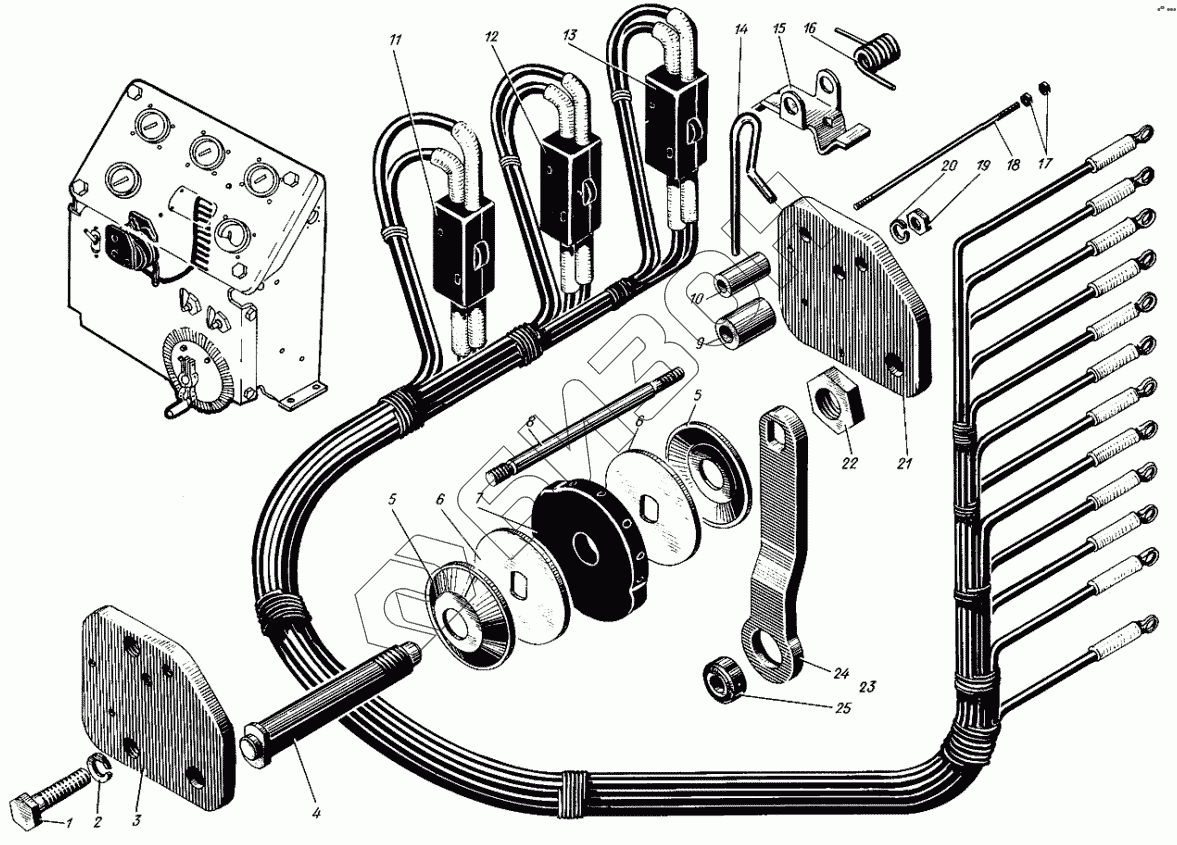

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1. Блок микровыключателей
сб.537-04-32-2
1
2
3
4
5
5
6
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| сб.537-04-32-2 | сб.537-04-32-2 | Блок микровыключателей в сборе |
Загрузка ...
|
|
| 1 | 356-16А | Болт М6х14 |
Загрузка ...
|
|
| 2 | 353-23 | Шайба пружинная 6Т |
Загрузка ...
|
|
| 3 | 537-84-30 | Боковина |
Загрузка ...
|
|
| 4 | 537-83-30 | Валик |
Загрузка ...
|
|
| 5 | 537-85-30 | Пружина тарельчатая |
Загрузка ...
|
|
| 6 | 537-86-30 | Шайба |
Загрузка ...
|
|
| 7 | 537-41-30 | Кулачек |
Загрузка ...
|
|
| 8 | 537-90-30 | Шпилька |
Загрузка ...
|
|
| 9 | 537-88-30 | Втулка |
Загрузка ...
|
|
| 10 | 537-92-30 | Втулка |
Загрузка ...
|
|
| 11 | сб.537-12-32-2 | Микровыключатель в сборе |
Загрузка ...
|
|
| 11 | 537-46-30 | Микровыключатель Д-703 |
Загрузка ...
|
|
| 12 | сб.537-14-32-2 | Микровыключатель |
Загрузка ...
|
|
| 13 | сб.537-13-32-2 | Микровыключатель |
Загрузка ...
|
|
| 14 | 537-95-30-1 | Вороток |
Загрузка ...
|
|
| 15 | 537-89-30 | Скоба |
Загрузка ...
|
|
| 16 | 537-91-30 | Пружина |
Загрузка ...
|
|
| 17 | 537-45-30 | Гайка М2 |
Загрузка ...
|
|
| 18 | 537-93-30 | Шпилька |
Загрузка ...
|
|
| 19 | 351-10 | Гайка М4 |
Загрузка ...
|
|
| 20 | 553-09-1 | Шайба пружинная 4Л |
Загрузка ...
|
|
| 21 | 537-82-30 | Боковина |
Загрузка ...
|
|
| 22 | 351-50 | Гайка М10 |
Загрузка ...
|
|
| 23 | сб.537-22-30 | Рычаг в сборе |
Загрузка ...
|
|
| 24 | 537-94-30 | Рычаг |
Загрузка ...
|
|
| 25 | сб.537-42-32 | Подшипник шарнирный Ш6 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
