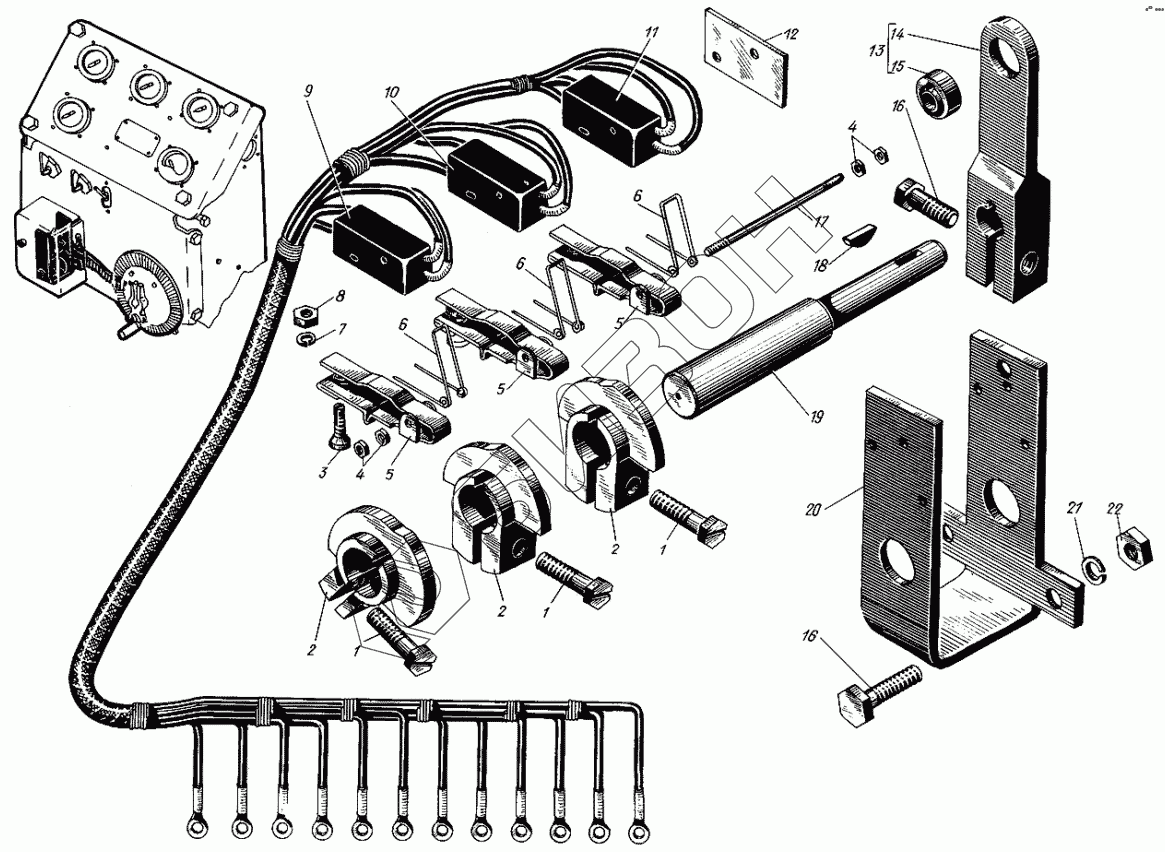

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1. Блок микровыключателей
сб.537-04-32-1
1
1
1
2
2
2
3
4
4
5
5
5
6
6
6
7
8
9
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| сб.537-04-32-1 | сб.537-04-32-1 | Блок микровыключателей в сборе |
Загрузка ...
|
|
| 1 | 522-125 | Болт |
Загрузка ...
|
|
| 2 | 537-40-30 | Кулачек |
Загрузка ...
|
|
| 3 | У28-18-82 | Винт М4х12 |
Загрузка ...
|
|
| 4 | 537-45-30 | Гайка М2 |
Загрузка ...
|
|
| 5 | 537-51-30 | Скоба |
Загрузка ...
|
|
| 6 | 537-50-30 | Пружина |
Загрузка ...
|
|
| 7 | 553-09-1 | Шайба пружинная 4Л |
Загрузка ...
|
|
| 8 | 351-10 | Гайка М4 |
Загрузка ...
|
|
| 9 | 537-46-30 | Микровыключатель Д-703 |
Загрузка ...
|
|
| 9 | сб.537-12-32-1 | Микровыключатель |
Загрузка ...
|
|
| 10 | сб.537-14-32-1 | Микровыключатель |
Загрузка ...
|
|
| 11 | сб.537-13-32-1 | Микровыключатель |
Загрузка ...
|
|
| 12 | 537-48-30 | Прокладка |
Загрузка ...
|
|
| 13 | сб.537-16-32 | Рычаг в сборе |
Загрузка ...
|
|
| 14 | 537-67-32 | Рычаг |
Загрузка ...
|
|
| 15 | сб.537-42-32 | Подшипник шарнирный Ш6 |
Загрузка ...
|
|
| 16 | 356-84 | Болт М6х20 |
Загрузка ...
|
|
| 17 | 537-44-30 | Шпилька |
Загрузка ...
|
|
| 18 | 315-64 | Шпонка сегментная |
Загрузка ...
|
|
| 19 | 537-75-32 | Валик |
Загрузка ...
|
|
| 20 | 537-43-30 | Скоба |
Загрузка ...
|
|
| 21 | 353-23 | Шайба пружинная 6Т |
Загрузка ...
|
|
| 22 | 351-06 | Гайка М6 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
