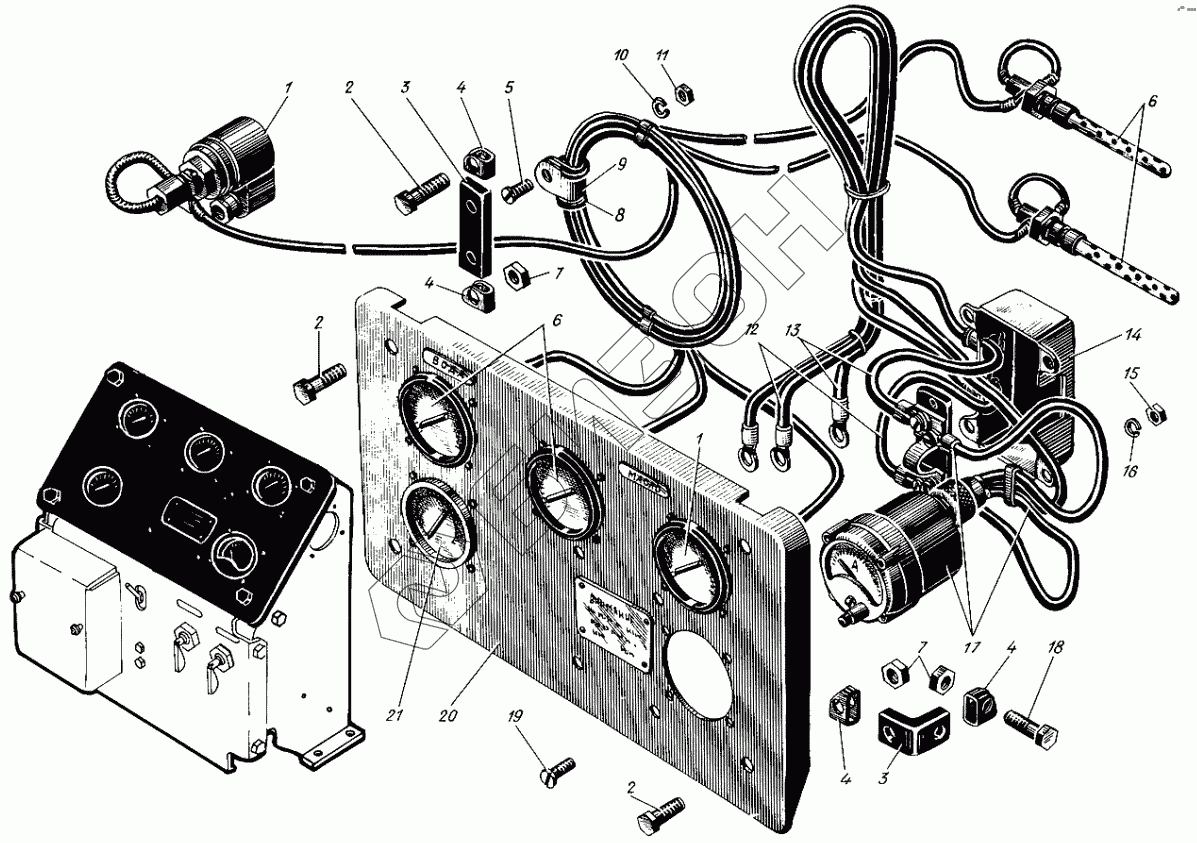

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1. Панель приборов
сб.537-03-39-1
сб.537-03-34
1
1
2
2
2
3
3
4
4
4
4
5
6
6
7
7
8
9
10
11
12
12
13
13
14
15
16
17
18
19
20
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| сб.537-03-39-1 | сб.537-03-39-1 | Панель приборов в сборе |
Загрузка ...
|
|
| сб.537-03-34 | сб.537-03-34 | Панель приборов в сборе |
Загрузка ...
|
|
| 1 | 537-43 | Манометр показывающий МТС-16У-2,5м |
Загрузка ...
|
|
| 2 | 556-07 | Болт М8х22 |
Загрузка ...
|
|
| 3 | 537-54 | Амортизатор |
Загрузка ...
|
|
| 4 | 537-205 | Скоба |
Загрузка ...
|
|
| 5 | 356-16А | Болт М6х14 |
Загрузка ...
|
|
| 6 | 537-44-2 | Термометр манометрический ТПП2-В-2,5м |
Загрузка ...
|
|
| 7 | 351-02 | Гайка М8 |
Загрузка ...
|
|
| 8 | 420-149-3 | Прокладка |
Загрузка ...
|
|
| 9 | У05-14-40 | Хомут |
Загрузка ...
|
|
| 10 | 353-23 | Шайба пружинная 6Т |
Загрузка ...
|
|
| 11 | 351-06 | Гайка М6 |
Загрузка ...
|
|
| 12 | сб.537-16-34-1 | Провод |
Загрузка ...
|
|
| 12 | сб.537-06-39 | Провод |
Загрузка ...
|
|
| 13 | сб.537-05-39 | Провод |
Загрузка ...
|
|
| 13 | сб.537-17-34-1 | Провод |
Загрузка ...
|
|
| 14 | сб.537-05-11 | Крышка защиты шунта |
Загрузка ...
|
|
| 15 | 351-10 | Гайка М4 |
Загрузка ...
|
|
| 16 | 553-09-1 | Шайба пружинная 4Л |
Загрузка ...
|
|
| 17 | сб.537-15-34-1 | Вольтамперметр ВА-240 |
Загрузка ...
|
|
| 18 | 356-73 | Болт М8х30 |
Загрузка ...
|
|
| 19 | 356-46 | Винт М4х12 |
Загрузка ...
|
|
| 20 | 537-66-34-1 | Панель приборов |
Загрузка ...
|
|
| 20 | 537-66-39-1 | Панель приборов |
Загрузка ...
|
|
| 21 | 537-42-7 | Показывающий прибор тахометра ТМ и 3М |
Загрузка ...
|
|
| 21 | сб.537-57-32 | Показывающий прибор тахометра ТМ и 3М с проводом |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
