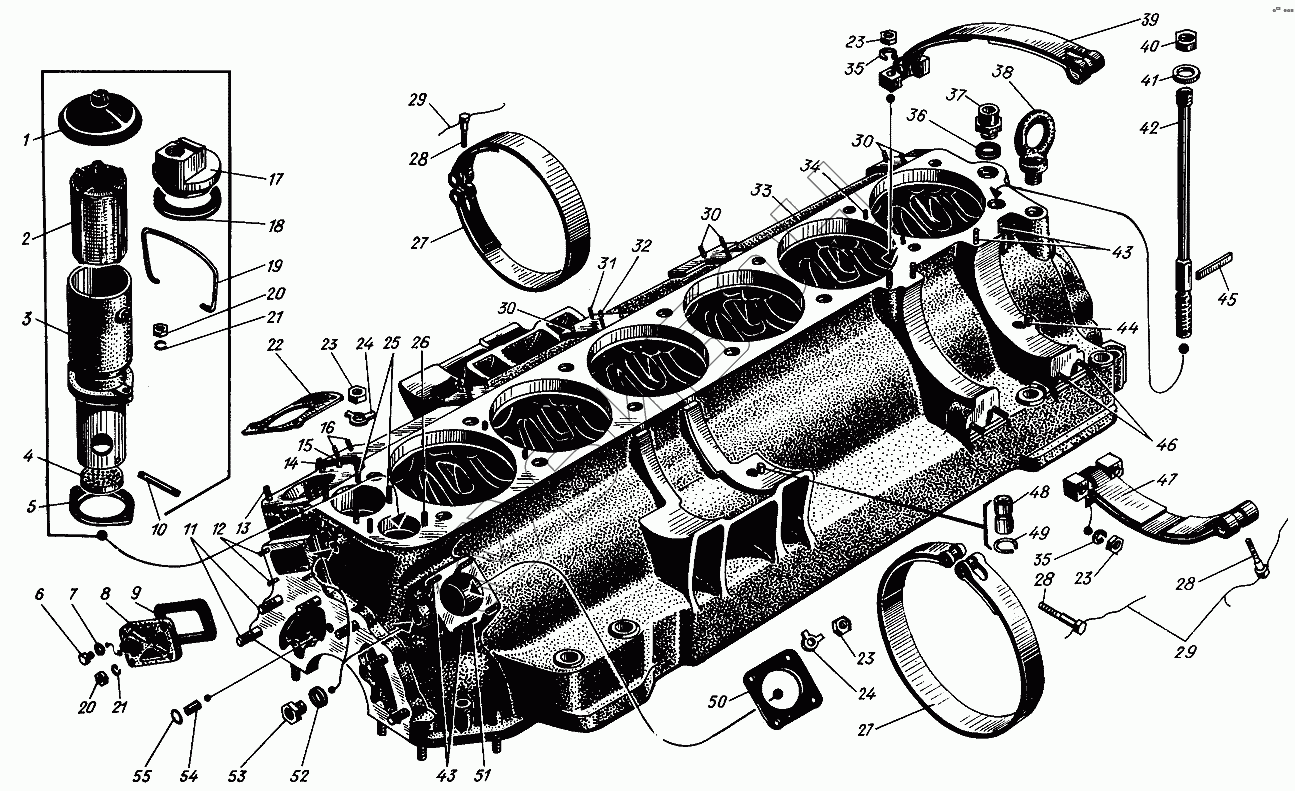

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1. Картер верхний
1
2
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
23
23
23
23
24
24
25
26
27
27
28
28
28
29
29
30
30
30
31
32
33
33
34
35
35
36
37
38
39
40
41
42
43
43
44
45
46
47
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 501-66-4А | Крышка суфлера |
Загрузка ...
|
|
| 2 | сб.301-195 | Фильтр |
Загрузка ...
|
|
| 3 | сб.501-08-5 | Суфлер в сборе |
Загрузка ...
|
|
| 3 | сб.501-08-6 | Суфлер в сборе |
Загрузка ...
|
|
| 3 | 301-65-9 | Корпус суфлера |
Загрузка ...
|
|
| 4 | 301-71-4 | Донышко |
Загрузка ...
|
|
| 5 | 301-97 | Прокладка |
Загрузка ...
|
|
| 6 | 301-101 | Заглушка |
Загрузка ...
|
|
| 7 | 355-06 | Кольцо уплотнительное 12х16 |
Загрузка ...
|
|
| 8 | 501-91-3 | Крышка люка |
Загрузка ...
|
|
| 9 | 301-95-1 | Прокладка |
Загрузка ...
|
|
| 10 | 301-127 | Стержень |
Загрузка ...
|
|
| 11 | 550-01 | Шпилька М14х62 |
Загрузка ...
|
|
| 12 | 550-103 | Шпилька М6х32 |
Загрузка ...
|
|
| 13 | 550-117 | Шпилька М10х57 |
Загрузка ...
|
|
| 14 | 550-118 | Шпилька М10х48 |
Загрузка ...
|
|
| 15 | 301-32 | Штифт контрольный |
Загрузка ...
|
|
| 16 | 550-110 | Шпилька М8х28 |
Загрузка ...
|
|
| 17 | 501-66-6 | Крышка суфлера |
Загрузка ...
|
|
| 18 | 301-68-3 | Прокладка |
Загрузка ...
|
|
| 19 | 501-76 | Замок |
Загрузка ...
|
|
| 20 | 351-06 | Гайка М6 |
Загрузка ...
|
|
| 21 | 353-23 | Шайба пружинная 6Т |
Загрузка ...
|
|
| 22 | 301-98 | Прокладка |
Загрузка ...
|
|
| 23 | 351-02 | Гайка М8 |
Загрузка ...
|
|
| 24 | 353-16-1 | Шайба стопорная 8 |
Загрузка ...
|
|
| 25 | 550-105 | Шпилька М8х46 |
Загрузка ...
|
|
| 26 | 550-101 | Шпилька М6х26 |
Загрузка ...
|
|
| 27 | сб.301-07-5 | Лента крепления генератора |
Загрузка ...
|
|
| 28 | 501-59 | Болт нажимной |
Загрузка ...
|
|
| 29 | 354-22 | Проволока стопорная |
Загрузка ...
|
|
| 30 | 550-100 | Шпилька М8х38 |
Загрузка ...
|
|
| 31 | 550-112 | Шпилька М8х35 |
Загрузка ...
|
|
| 32 | 352-26 | Штифт цилиндрический 6х14 |
Загрузка ...
|
|
| 33 | 501-16-9 | Картер верхний |
Загрузка ...
|
|
| 33 | 501-16-10 | Картер верхний |
Загрузка ...
|
|
| 34 | 352-18 | Штифт цилиндрический 8х22 |
Загрузка ...
|
|
| 35 | 353-24 | Шайба пружинная 8Т |
Загрузка ...
|
|
| 36 | 355-15 | Кольцо уплотнительное 27х35 |
Загрузка ...
|
|
| 37 | 301-28-2 | Штуцер |
Загрузка ...
|
|
| 38 | 301-29А | Рым-болт |
Загрузка ...
|
|
| 39 | сб.501-03-3 | Лента крепления стартера |
Загрузка ...
|
|
| 40 | 301-20-2 | Гайка |
Загрузка ...
|
|
| 41 | 301-23-1 | Шайба |
Загрузка ...
|
|
| 42 | 3301-17-2А | Шпилька крепления блока |
Загрузка ...
|
|
| 43 | 550-102 | Шпилька М8х40 |
Загрузка ...
|
|
| 44 | 552-06 | Штифт цилиндрический 10х17 |
Загрузка ...
|
|
| 45 | 301-173 | Прокладка |
Загрузка ...
|
|
| 46 | 550-104 | Шпилька М8х44 |
Загрузка ...
|
|
| 47 | сб.501-02-3 | Лента крепления стартера |
Загрузка ...
|
|
| 48 | 352-24 | Штифт установочный 8х14 |
Загрузка ...
|
|
| 49 | 301-108 | Кольцо стопорное |
Загрузка ...
|
|
| 50 | 308-60 | Прокладка |
Загрузка ...
|
|
| 51 | 352-04 | Штифт цилиндрический 6х25 |
Загрузка ...
|
|
| 52 | 355-08 | Кольцо уплотнительное 18х24 |
Загрузка ...
|
|
| 53 | 301-106-1 | Втулка |
Загрузка ...
|
|
| 54 | 301-160-4 | Жиклер |
Загрузка ...
|
|
| 55 | 301-161А | Кольцо уплотнительное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
