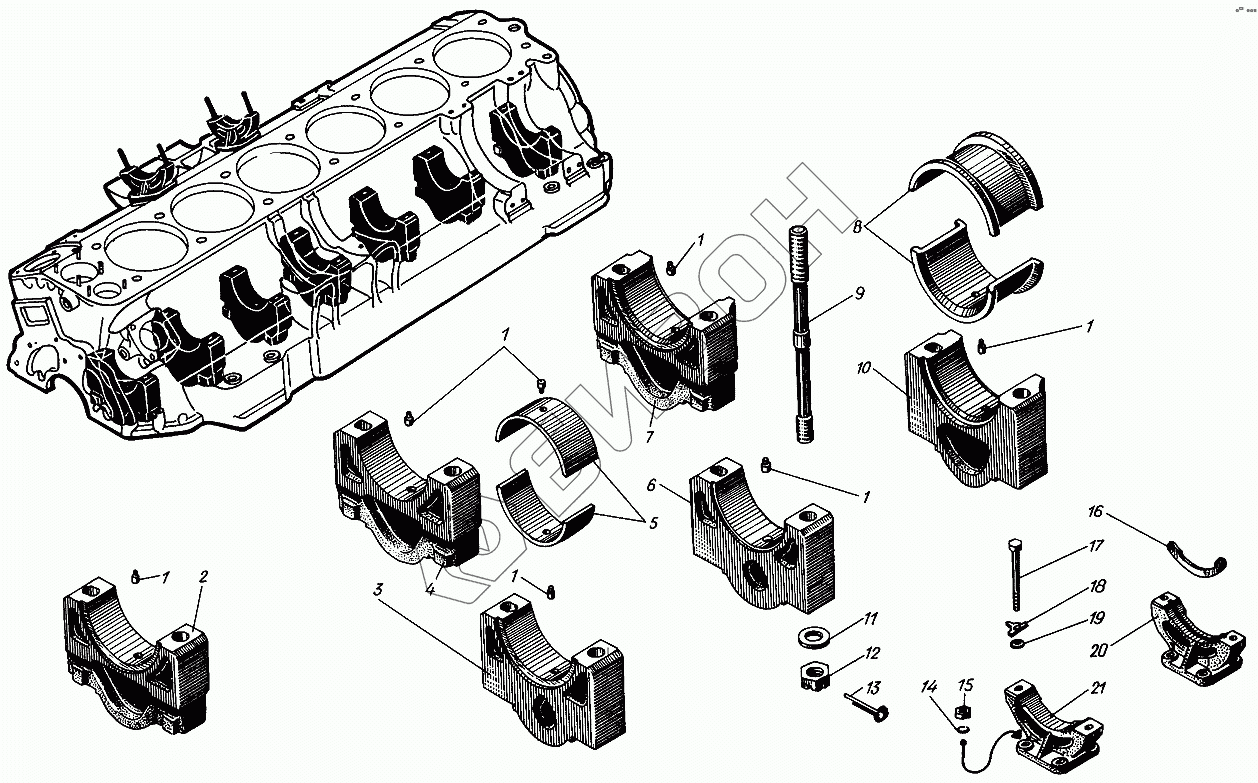

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1. Коренные подшипники
1
1
1
1
1
1
2
3
4
5
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301-25 | Стопор |
Загрузка ...
|
|
| 2 | 501-43-6 | Крышка первого подшипника |
Загрузка ...
|
|
| 3 | 501-43 | Крышка первого подшипника |
Загрузка ...
|
|
| 4 | 501-50-6 | Крышка среднего подшипника |
Загрузка ...
|
|
| 5 | 501-82/83-17 | Вкладыши верхний и нижний |
Загрузка ...
|
|
| 5 | 301-82/83-5 | Вкладыши верхний и нижний |
Загрузка ...
|
|
| 6 | 501-50 | Крышка среднего подшипника |
Загрузка ...
|
|
| 7 | 501-48-6 | Крышка упорного подшипника |
Загрузка ...
|
|
| 8 | 501-82/83-1 | Вкладыши коренные упорные |
Загрузка ...
|
|
| 8 | 501-84/85-17 | Вкладыши коренные упорные |
Загрузка ...
|
|
| 9 | 501-18-3А | Шпилька крепления крышек |
Загрузка ...
|
|
| 10 | 501-48-1 | Крышка упорного подшипника |
Загрузка ...
|
|
| 11 | 301-113-1 | Шайба |
Загрузка ...
|
|
| 12 | 301-12-1 | Гайка |
Загрузка ...
|
|
| 13 | 354-18 | Шплинт разводной 4х36 |
Загрузка ...
|
|
| 14 | 353-24 | Шайба пружинная 8Т |
Загрузка ...
|
|
| 15 | 351-02 | Гайка М8 |
Загрузка ...
|
|
| 16 | 301-54-1 | Кольцо стопорное |
Загрузка ...
|
|
| 17 | 356-15 | Болт М8х85 |
Загрузка ...
|
|
| 18 | 301-55 | Замок пластинчатый |
Загрузка ...
|
|
| 19 | 301-53 | Шайба |
Загрузка ...
|
|
| 20 | 501-52-1 | Кронштейн упорный топливного насоса |
Загрузка ...
|
|
| 21 | 501-51-1 | Кронштейн топливного насоса |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
